Vista frontal
Esta seção contém informações sobre os controles, LEDs e conectores na parte frontal do servidor.

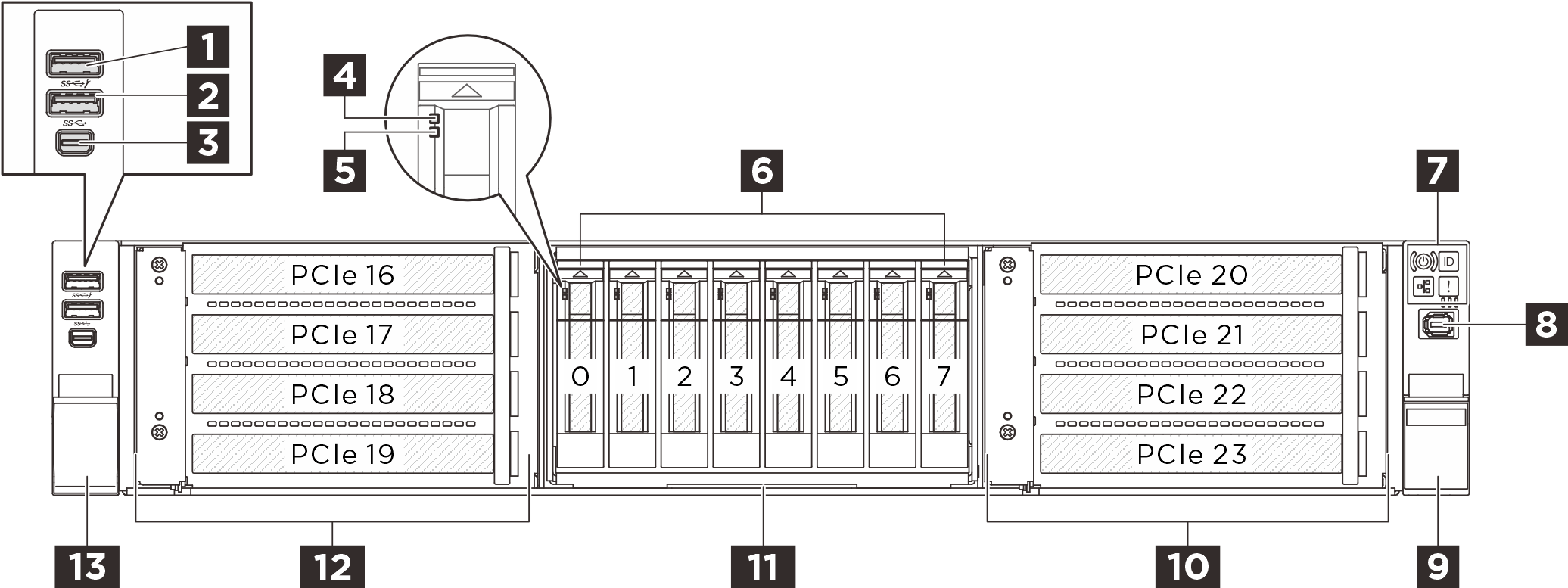

Vista frontal da configuração da unidade de 2,5 polegadas

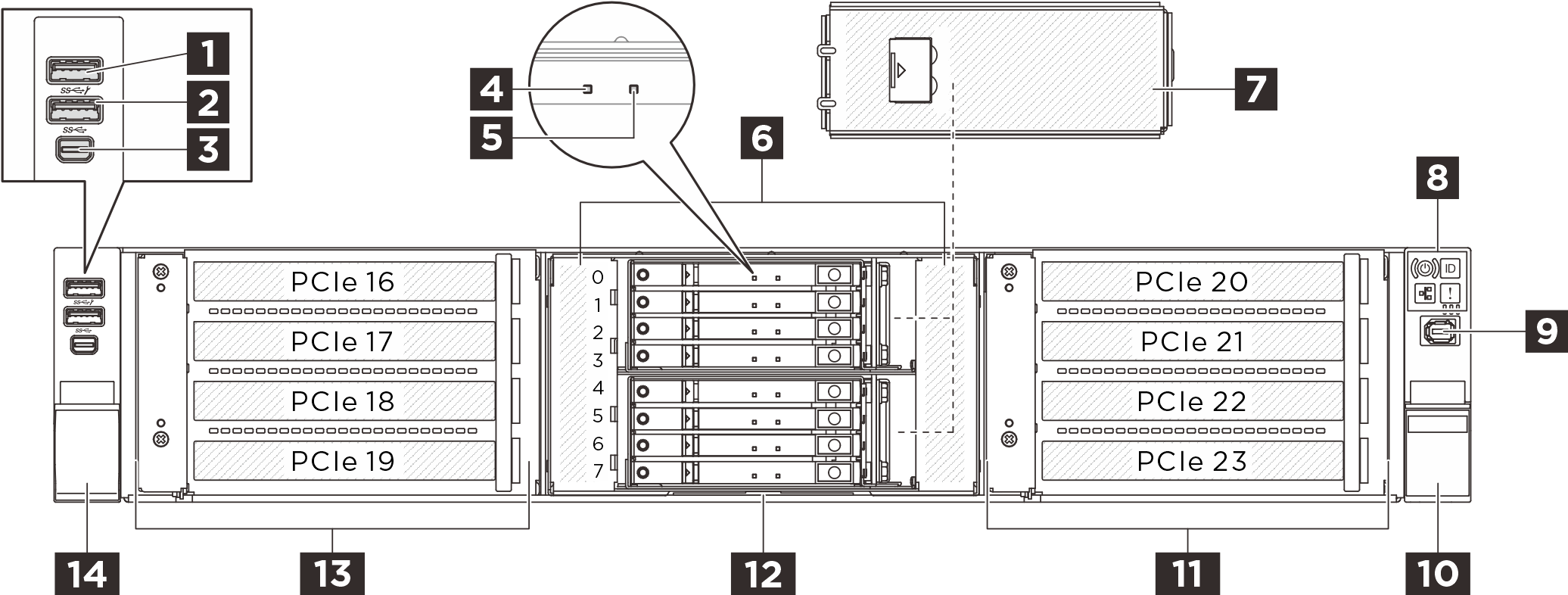

Vista frontal da configuração da unidade E3.S

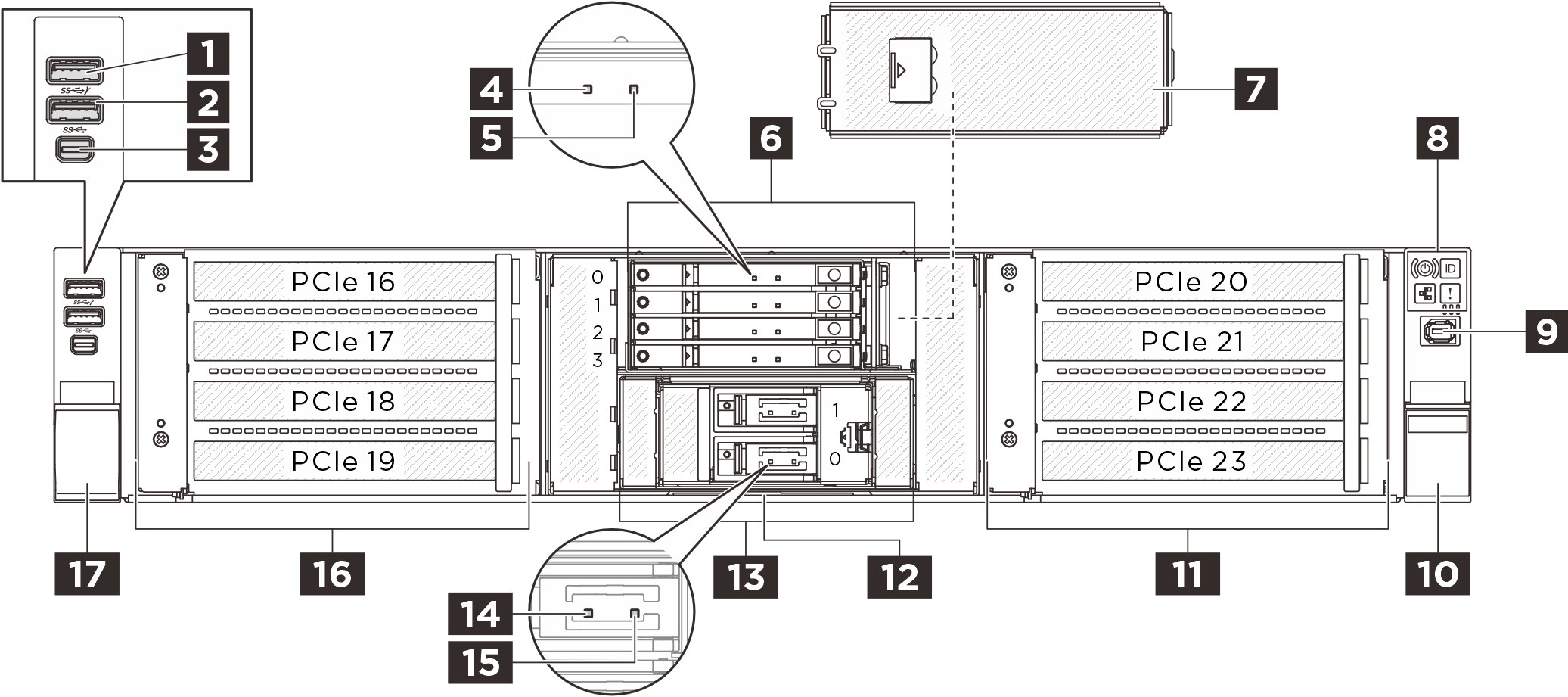

Vista frontal da configuração da unidade E3.S e M.2
Visão geral dos componentes frontais
Conector USB 3.2 Gen 1 (5 Gbps) com geranciamento do sistema USB 2.0 XCC
O conector pode funcionar como um conector USB 3.2 Gen 1 normal para o sistema operacional host; ele pode ser usado para conectar um dispositivo compatível com USB, como um teclado USB, um mouse USB ou um dispositivo de armazenamento USB.
Além disso, o conector pode funcionar como uma porta de gerenciamento do Lenovo XClarity Controller USB 2.0. A conexão com o Lenovo XClarity Controller primeiro é destinada a usuários com um dispositivo móvel que execute o aplicativo móvel Lenovo XClarity Controller. Quando um dispositivo móvel estiver conectado a essa porta USB, uma conexão Ethernet por USB será estabelecida entre o aplicativo móvel em execução no dispositivo e o Lenovo XClarity Controller.
Para obter detalhes sobre como usar o aplicativo Lenovo XClarity Mobile, consulte Documentação online do aplicativo Lenovo XClarity Administrator Mobile.
Conector USB 3.2 Gen 1 (5 Gbps)
O conector pode ser usado para conectar um dispositivo compatível com USB, como um teclado USB, um mouse USB ou um dispositivo de armazenamento USB.
Conector Mini DisplayPort
O conectorMini DisplayPort (MiniDP) pode ser usado para conectar um monitor de alto desempenho e um monitor de unidade direta com um conversor de vídeo ou os dispositivos que usam um conector MiniDP. A resolução máxima de vídeo é 1.920 x 1.200 a 60 Hz.
LED de atividade da unidade (verde)
Os compartimentos de unidade são projetados para unidades hot-swap. O número de unidades instaladas em seu servidor varia em função do modelo. Ao instalar unidades, siga a ordem dos números dos compartimentos de unidades.
LED de status da unidade (amarelo)
O LED está aceso: ocorreu uma falha na unidade.
O LED está piscando lentamente (uma vez por segundo): a unidade está sendo recompilada.
O LED está piscando rapidamente (três vezes por segundo): a unidade está sendo identificada.
Compartimentos de unidade
Os compartimentos de unidade são projetados para unidades hot-swap. O número de unidades instaladas em seu servidor varia em função do modelo. Ao instalar unidades, siga a ordem dos números dos compartimentos de unidades.
Painel frontal do operador
Para obter mais informações sobre o painel frontal do operador, consulte LEDs e botões do painel frontal do operador.
Tampa de gaiola de unidade E3.S
A tampa de gaiola de unidade E3.S de cada gaiola de unidade E3.S é projetada para a integridade adequada de EMI do servidor. Os modelos de servidor com unidades E3.S sempre devem operar com a tampa da gaiola de unidade E3.S instalada para cada gaiola de unidade E3.S.
Conector de diagnóstico externo
O conector serve para conectar um monofone de diagnóstico externo. Para obter mais informações sobre as funções, consulte Monofone de diagnóstico externo.
Travas do rack
Se seu servidor estiver instalado em um rack, você poderá usar as travas dele para ajudar a deslizar o servidor para fora do rack. Você também pode usar as travas e os parafusos do rack para fixar o servidor ao rack de forma que ele não deslize para fora, especialmente em áreas propensas a vibrações.
| O servidor é compatível com uma das seguintes travas de rack esquerdas: | Trava do rack direita (com painel frontal do operador) | |
| Trava do rack esquerda padrão | Trava do rack esquerda com USB/MiniDP | |
 |  |  |
Aba de informações removível
A etiqueta de acesso à rede do Lenovo XClarity Controller está na aba de informações extraível. O nome do host padrão do Lenovo XClarity Controller e o endereço de link local do IPv6 (LLA) são fornecidos na aba.
Para obter mais informações, consulte Configurar a conexão de rede para o Lenovo XClarity Controller.
Conjuntos de placa riser PCIe
O servidor oferece suporte a dois conjuntos de placa riser PCIe na parte frontal. Para obter mais informações, consulte Slots PCIe e adaptadores PCIe.
