正面圖

本節包含伺服器正面控制元件、LED 和接頭的相關資訊。

ThinkSystem SR650a V4 的正面圖會因型號而有所不同。請參閱以下資訊以瞭解正面圖識別：

2.5 吋硬碟配置的正面圖​

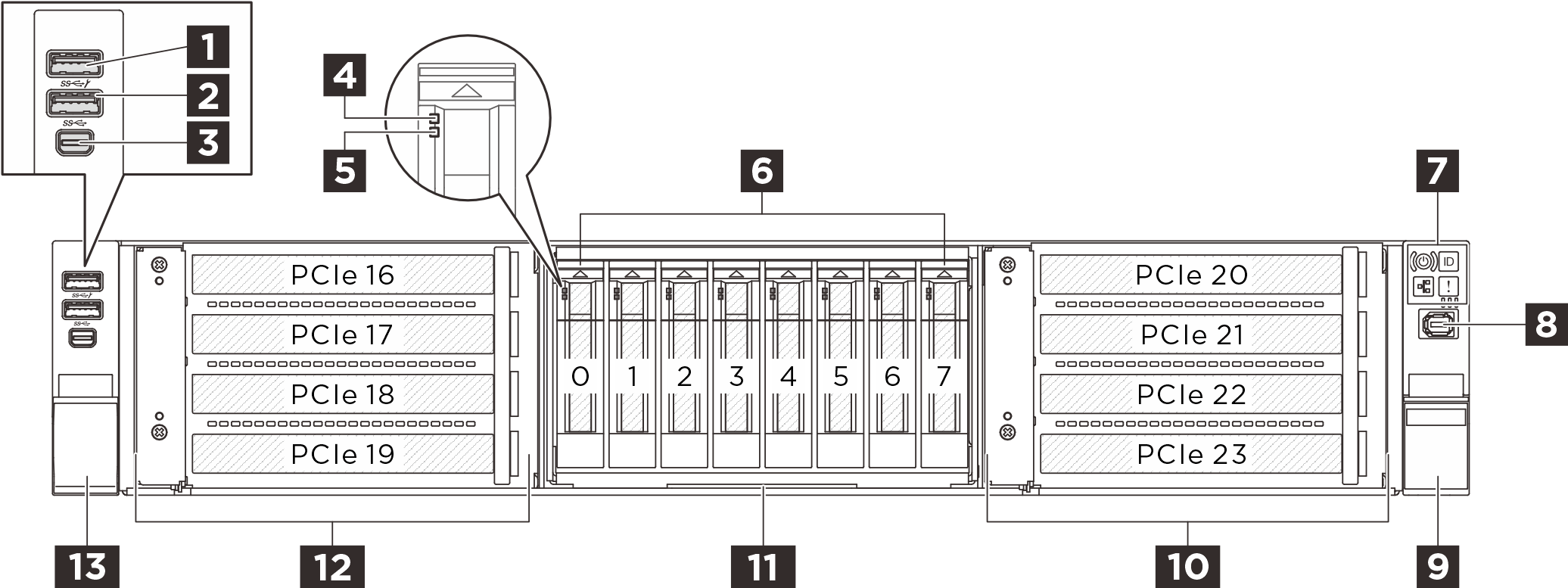

圖 1. 2.5 吋硬碟配置的正面圖

表 1. 2.5 吋硬碟配置正面圖的元件
1 具有 USB 2.0 XCC 系統管理功能的 USB 3.2 Gen 1 (5Gbps) 接頭（選配）2 USB 3.2 Gen 1 (5Gbps) 接頭（選配）
3 Mini DisplayPort 接頭（選配）4 硬碟活動 LED（綠色）
5 硬碟狀態 LED（黃色）6 2.5 吋機槽（機槽 0 至 7）
7 前方操作面板8 外部診斷接頭
9 機架閂鎖（右）10 PCIe 擴充卡組件 7（PCIe 插槽 20-23）
11 拉出式資訊標籤12 PCIe 擴充卡組件 6（PCIe 插槽 16-19）
13 機架閂鎖（左）

E3.S 硬碟配置的正面圖​

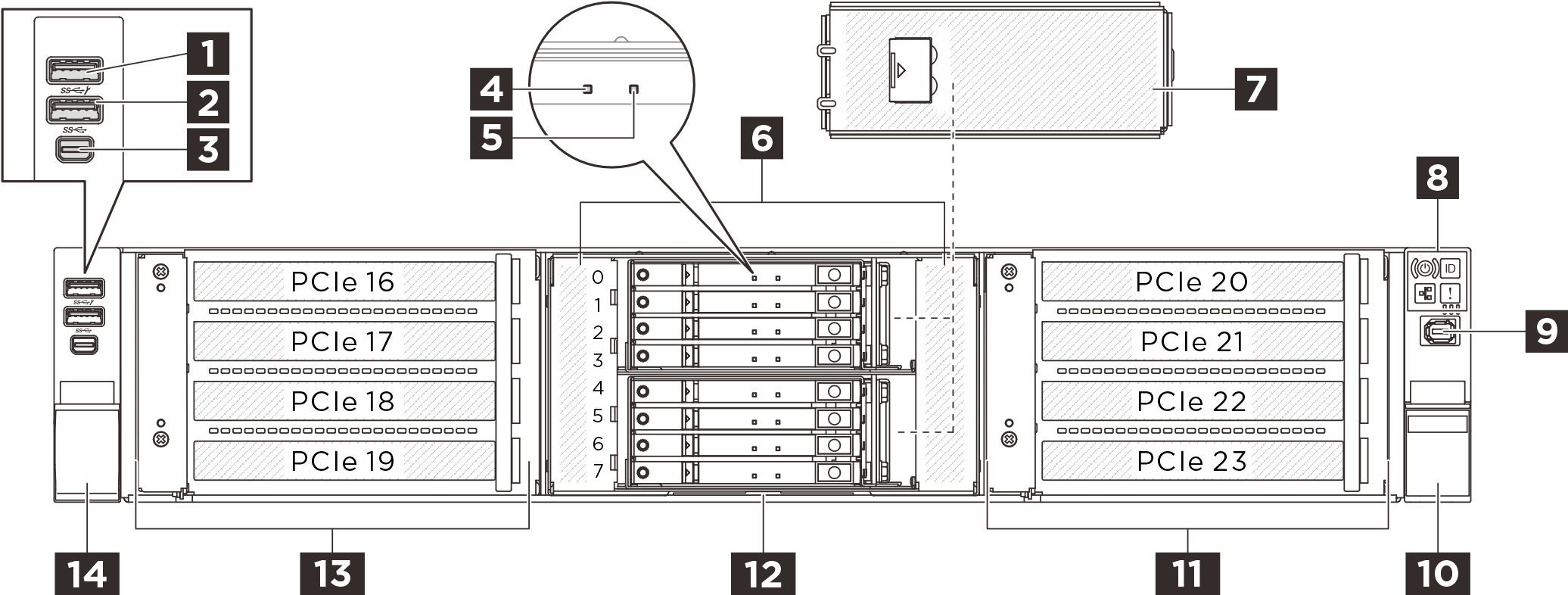

圖 2. E3.S 硬碟配置的正面圖

表 2. E3.S 硬碟配置正面圖的元件
1 具有 USB 2.0 XCC 系統管理功能的 USB 3.2 Gen 1 (5Gbps) 接頭（選配）2 USB 3.2 Gen 1 (5Gbps) 接頭（選配）
3 Mini DisplayPort 接頭（選配）4 硬碟活動 LED（綠色）
5 硬碟狀態 LED（黃色）6 E3.S 機槽（機槽 0 到 7）
7 E3.S 框架外蓋8 前方操作面板
9 外部診斷接頭10 機架閂鎖（右）
11 PCIe 擴充卡組件 7（PCIe 插槽 20-23）12 拉出式資訊標籤
13 PCIe 擴充卡組件 6（PCIe 插槽 16-19）14 機架閂鎖（左）

E3.S 和 M.2 硬碟配置的正面圖​

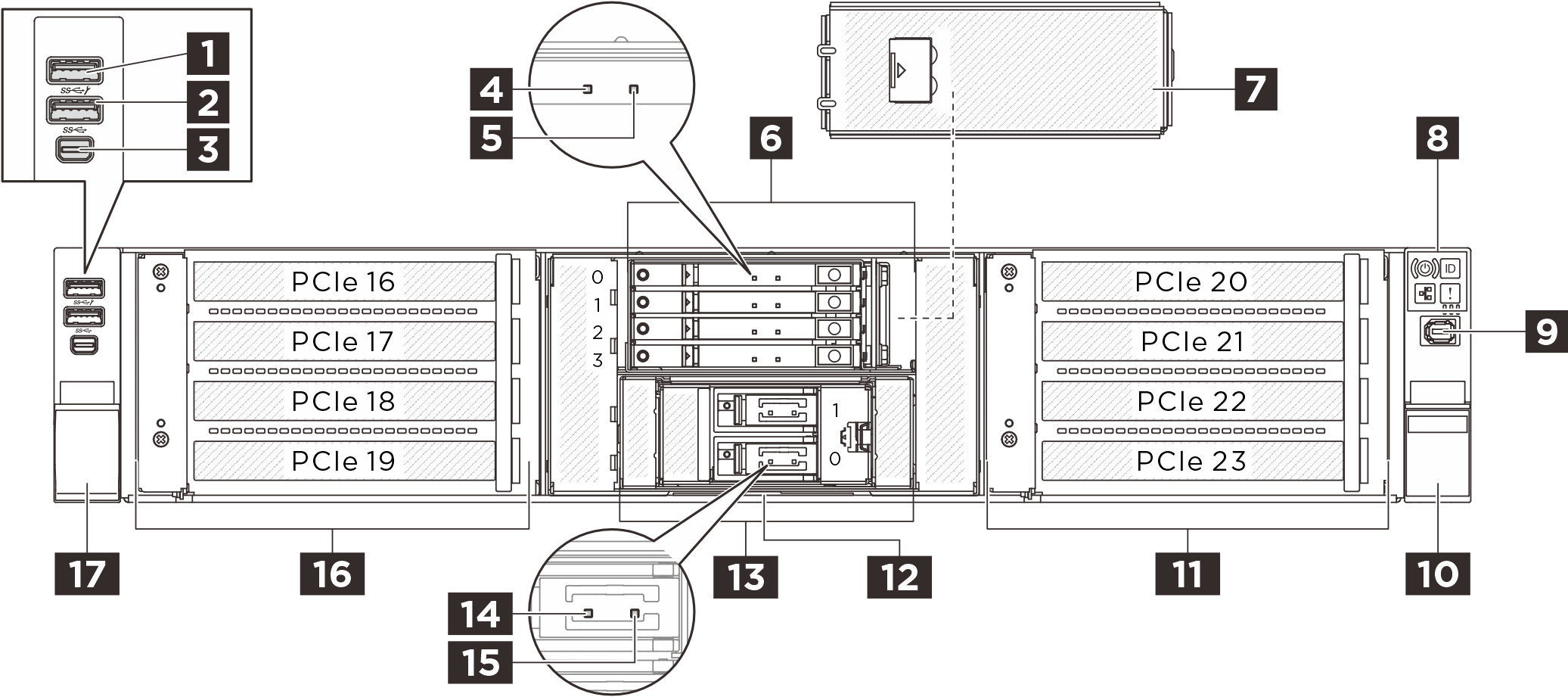

圖 3. E3.S 和 M.2 硬碟配置的正面圖

表 3. E3.S 和 M.2 硬碟配置正面圖的元件
1 具有 USB 2.0 XCC 系統管理功能的 USB 3.2 Gen 1 (5Gbps) 接頭（選配）2 USB 3.2 Gen 1 (5Gbps) 接頭（選配）
3 Mini DisplayPort 接頭（選配）4 E3.S 硬碟上的硬碟活動 LED（綠色）
5 E3.S 硬碟上的硬碟狀態 LED（黃色）6 E3.S 機槽（機槽 0 到 3）
7 E3.S 框架外蓋8 前方操作面板
9 外部診斷接頭10 機架閂鎖（右）
11 PCIe 擴充卡組件 7（PCIe 插槽 20-23）12 拉出式資訊標籤
13 M.2 機槽14 M.2 硬碟上的硬碟活動 LED（綠色）
15 M.2 硬碟上的硬碟狀態 LED（黃色）16 PCIe 擴充卡組件 6（PCIe 插槽 16-19）
17 機架閂鎖（左）

正面元件概觀​

具有 USB 2.0 XCC 系統管理功能的 USB 3.2 Gen 1 (5Gbps) 接頭​

此接頭可用來做為主機 OS 的一般 USB 3.2 Gen 1 接頭；可用於連接與 USB 相容的裝置，例如 USB 鍵盤、USB 滑鼠或 USB 儲存裝置。

此外，此接頭還可用來做為 USB 2.0 Lenovo XClarity Controller 管理埠。與 Lenovo XClarity Controller 的連線主要適用於具有執行 Lenovo XClarity Controller 行動應用程式之行動裝置的使用者。當行動裝置連接至此 USB 埠時，在裝置上執行的行動應用程式和 Lenovo XClarity Controller 之間，會建立 Ethernet over USB 連線。

有關使用 Lenovo XClarity Mobile 應用程式的詳細資料，請參閱 Lenovo XClarity Administrator 行動應用程式線上文件。

USB 3.2 Gen 1 (5Gbps) 接頭​

此接頭可用於連接與 USB 相容的裝置，例如 USB 鍵盤、USB 滑鼠或 USB 儲存裝置。

Mini DisplayPort 接頭​

Mini DisplayPort（簡稱 MiniDP）接頭可用於連接高效能顯示器和配備視訊轉換器的直接驅動顯示器，或使用 MiniDP 接頭的裝置。最大視訊解析度為 1920 x 1200（頻率為 60 Hz）。

硬碟活動 LED（綠色）​

機槽是專為熱抽換硬碟所設計。伺服器中安裝的硬碟數目會因型號而有所不同。當您安裝硬碟時，請依照機槽號碼順序進行。

硬碟狀態 LED（黃色）​

硬碟狀態 LED 會指出下列狀態：

  • LED 亮起：硬碟發生故障。

  • LED 緩慢閃爍（每秒一次）：正在重建硬碟。

  • LED 快速閃爍（每秒三次）：正在識別硬碟。

機槽​

機槽是專為熱抽換硬碟所設計。伺服器中安裝的硬碟數目會因型號而有所不同。當您安裝硬碟時，請依照機槽號碼順序進行。

前方操作面板​

如需前方操作面板的相關資訊，請參閱前方操作面板 LED 和按鈕。

E3.S 框架外蓋​

每個 E3.S 框架的 E3.S 框架外蓋皆經過特別設計，以確保伺服器的 EMI 完整性。配備 E3.S 硬碟的伺服器型號應始終在每個 E3.S 框架皆已安裝 E3.S 框架外蓋的情況下運作。

外部診斷接頭​

此接頭用於連接外部診斷手持裝置。如需其功能的相關資訊，請參閱外部診斷手持裝置。

機架閂鎖​

如果您的伺服器是安裝在機架中，可以使用機架閂鎖協助將伺服器滑出機架。您也可以使用機架閂鎖和螺絲，將伺服器固定在機架中，使伺服器無法滑出（特別是在容易振動的區域）。

伺服器支援下列類型的機架閂鎖。
伺服器支援下列左側機架閂鎖其中一種：右側機架閂鎖（配備前方操作面板）

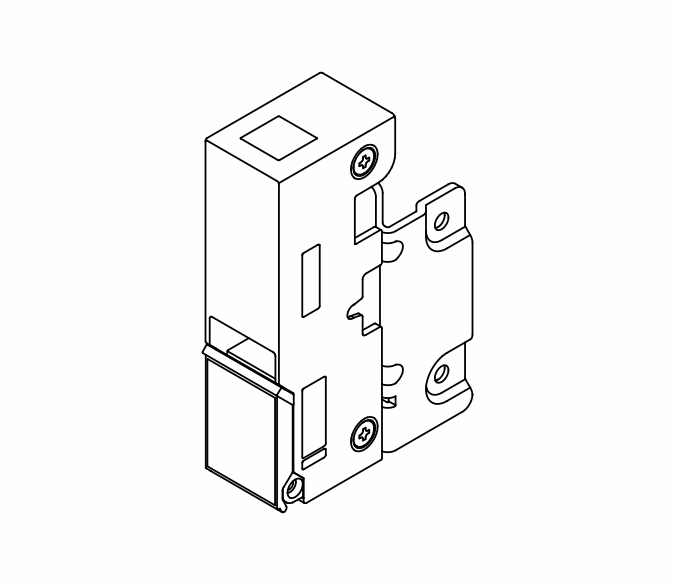

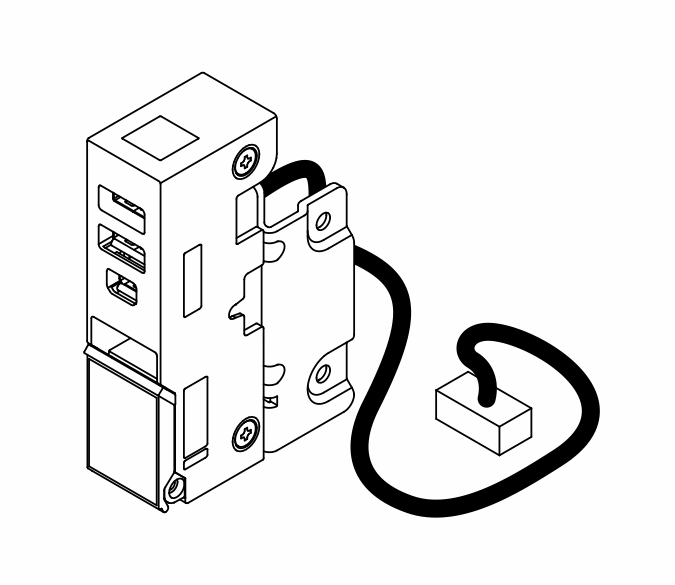

標準左側機架閂鎖配備 USB/MiniDP 的左側機架閂鎖






拉出式資訊標籤​

Lenovo XClarity Controller 網路存取標籤貼在拉出式資訊標籤上。標籤上提供預設的 Lenovo XClarity Controller 主機名稱和 IPv6 鏈結本端位址 (LLA)。

如需相關資訊，請參閱設定 Lenovo XClarity Controller 的網路連線。

M.2 硬碟 LED​

如需硬碟 LED 的相關資訊，請參閱M.2 LED使用手冊或硬體維護手冊中的 。

PCIe 擴充卡組件​

伺服器正面最多支援兩個 PCIe 擴充卡組件。如需相關資訊，請參閱PCIe 插槽和 PCIe 配接卡。
