前面図

このセクションでは、サーバー前面のコントロール、LED、およびコネクターに関する情報が記載されています。

ThinkSystem SR650a V4 の前面図は、モデルにより異なります。前面図の識別については、以下の情報を参照してください。

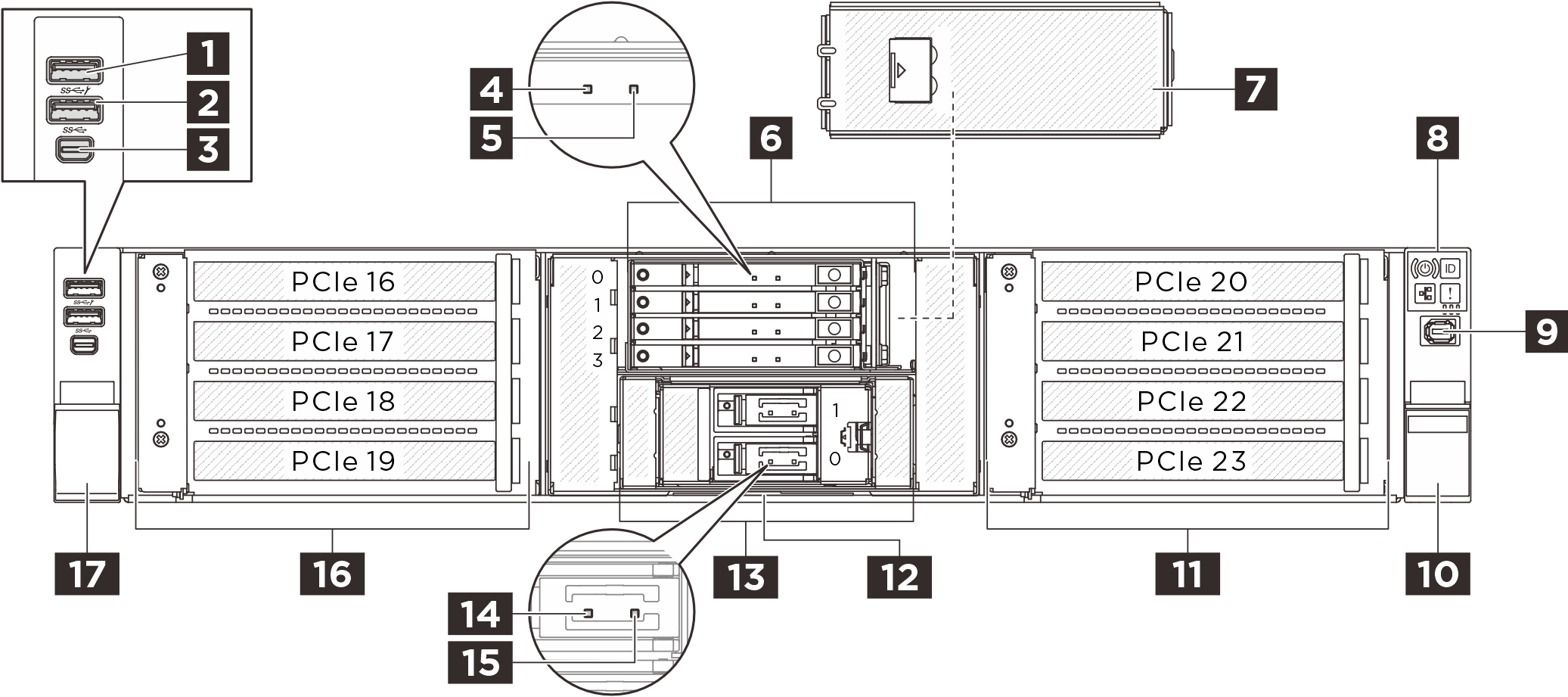

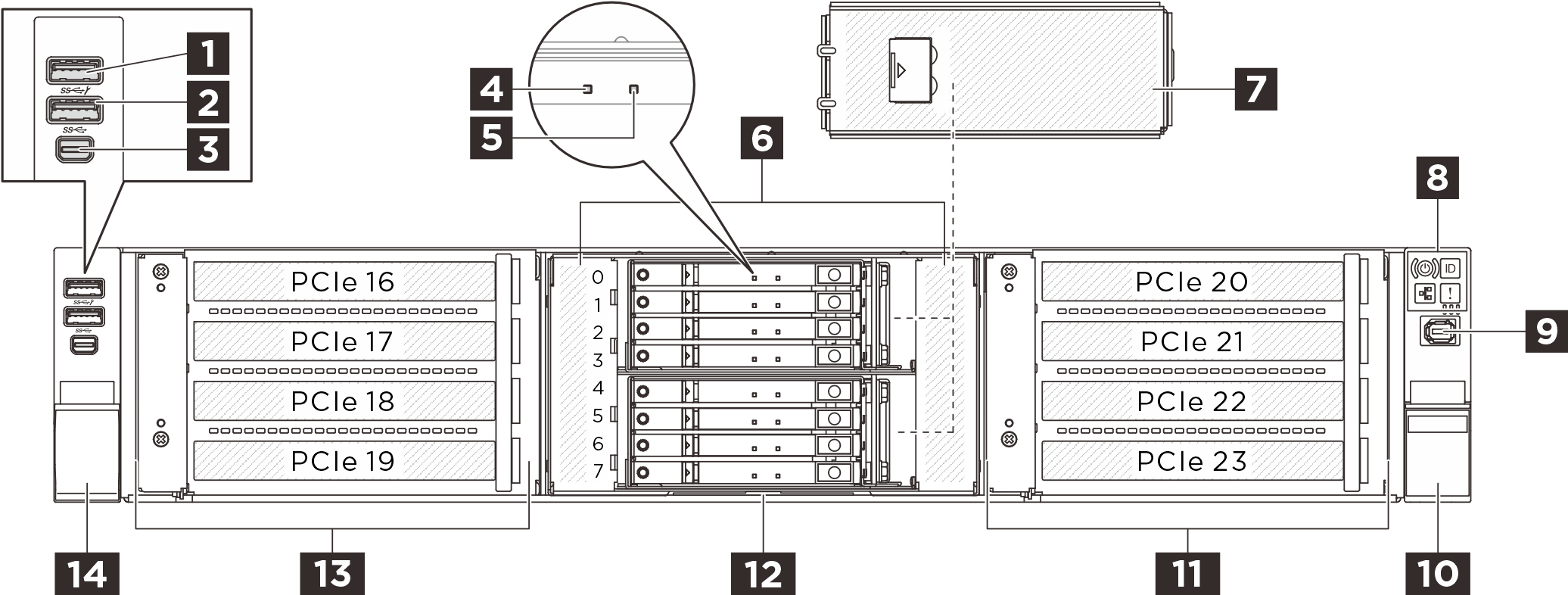

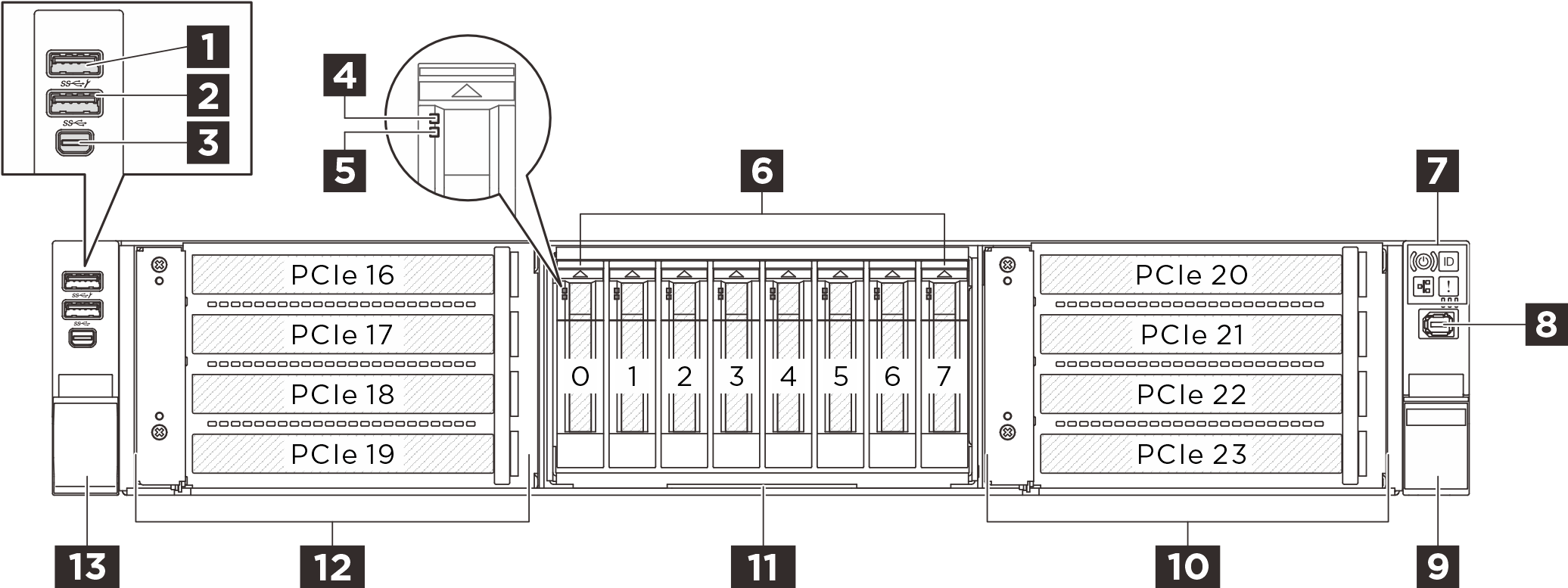

前面コンポーネントの概要

USB 3.2 Gen 1 (5Gbps) コネクター (USB 2.0 XCC システム管理対応)

このコネクターは、ホスト OS への通常の USB 3.2 Gen 1 コネクターとして機能します。USB キーボード、USB マウス、USB ストレージデバイスなどの USB 対応デバイスを取り付けるために使用できます。

また、USB 2.0 Lenovo XClarity Controller 管理ポートとして使用することもできます。Lenovo XClarity Controller への接続は、主に Lenovo XClarity Controller モバイル・アプリを実行する、モバイルデバイスのユーザー向けに意図されています。モバイル・デバイスがこの USB ポートに接続されると、デバイスおよび Lenovo XClarity Controller 上で実行されているモバイル・アプリケーションとの間に USB を介したイーサネット接続が確立されます。

Lenovo XClarity Mobile アプリの使用について詳しくは、Lenovo XClarity Administrator モバイル・アプリ・オンライン・ドキュメント を参照してください。

USB 3.2 Gen 1 (5Gbps) コネクター

このコネクターを使用して、USB キーボード、USB マウス、USB ストレージ・デバイスなどの USB 対応デバイスを取り付けることができます。

Mini DisplayPort コネクター

Mini DisplayPort (MiniDP) コネクターを使用して、高性能モニターやダイレクト・ドライブ・モニター (ビデオ・コンバーター付き)、または MiniDP コネクターを使用するデバイスを接続できます。最大ビデオ解像度は、60 Hz で 1920 x 1200 です。

ドライブ活動 LED (緑色)

ドライブ・ベイは、ホット・スワップ・ドライブ用に設計されています。サーバーに取り付けられたドライブ数はモデルによって異なります。ドライブを取り付ける場合は、ドライブ・ベイ番号の順序に従ってください。

ドライブ・ステータス LED (黄色)

ドライブ状態 LED は、以下のことを示します。
  • LED が点灯: ドライブに障害が発生しています。

  • LED がゆっくり (1 秒に 1 回) 点滅: ドライブを再構築しています。

  • LED が高速で (1 秒に 3 回) 点滅: ドライブを特定しています。

ドライブ・ベイ

ドライブ・ベイは、ホット・スワップ・ドライブ用に設計されています。サーバーに取り付けられたドライブ数はモデルによって異なります。ドライブを取り付ける場合は、ドライブ・ベイ番号の順序に従ってください。

前面オペレーター・パネル

前面オペレーター・パネルの詳細については、前面オペレーター・パネルの LED とボタン を参照してください。

E3.S ドライブ・ケージ・カバー

各 E3.S ドライブ・ケージの E3.S ドライブ・ケージ・カバーは、サーバーの EMI 保全対策用に設計されています。E3.S ドライブ搭載モデルのサーバーは、すべての E3.S ドライブ・ケージに E3.S ドライブ・ケージ・カバーを常に取り付けた状態で運用する必要があります。

外部診断コネクター

コネクターは、外部診断ハンドセットに接続するために使用します。機能について詳しくは、外部診断ハンドセットを参照してください。

ラック・ラッチ

サーバーがラックに取り付けられている場合は、ラックからサーバーを引き出すためにラック・ラッチを使用します。また、ラック・ラッチとねじを使用して、特に振動がある場所でサーバーが滑り出さないようにサーバーをラックに固定できます。

サーバーは、以下のタイプのラック・ラッチをサポートします。
サーバーは、以下の左ラック・ラッチのいずれかをサポートします。右ラック・ラッチ (前面オペレーター・パネル付き)
標準ラック・ラッチ (左)ラック・ラッチ (左)、USB/MiniDP 搭載






引き出し式情報タブ

Lenovo XClarity Controller ネットワーク・アクセス・ラベルは、引き出し式情報タブに貼付されています。デフォルト Lenovo XClarity Controller のホスト名と IPv6 リンク・ローカル・アドレス (LLA) がタブに表示されます。

詳しくは、「Lenovo XClarity Controller のネットワーク接続の設定」を参照してください。

M.2 ドライブ LED

M.2 ドライブ LED について詳しくは、M.2 LEDを参照してください。

PCIe ライザー・アセンブリー

サーバーの前面に PCIe ライザー・アセンブリーを 2 つ取り付けることができます。詳しくは、PCIe スロットおよび PCIe アダプターを参照してください。
