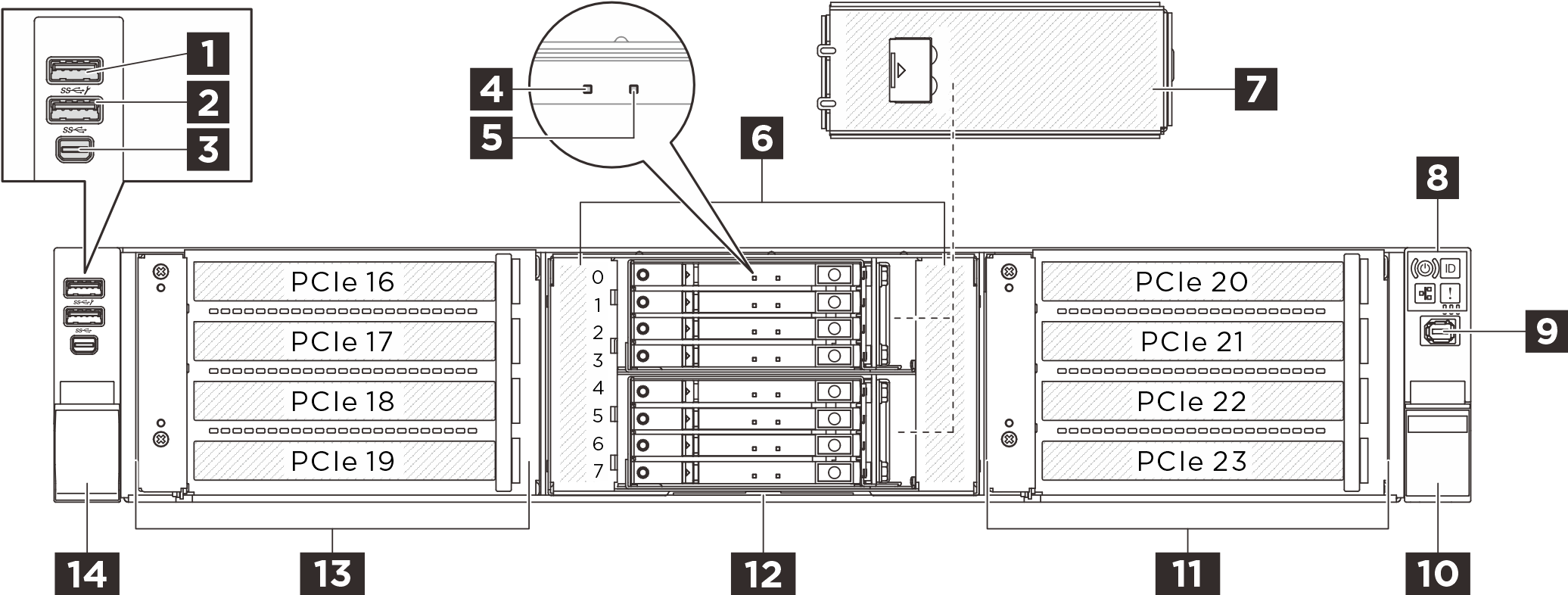

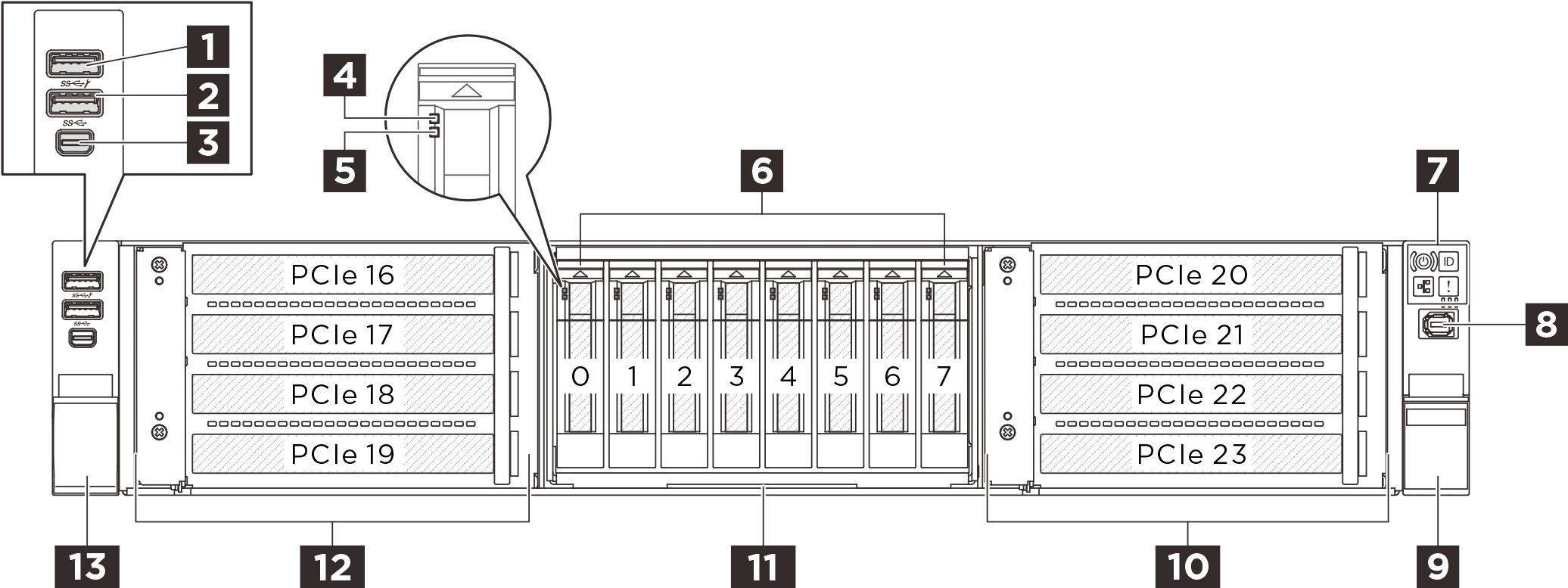

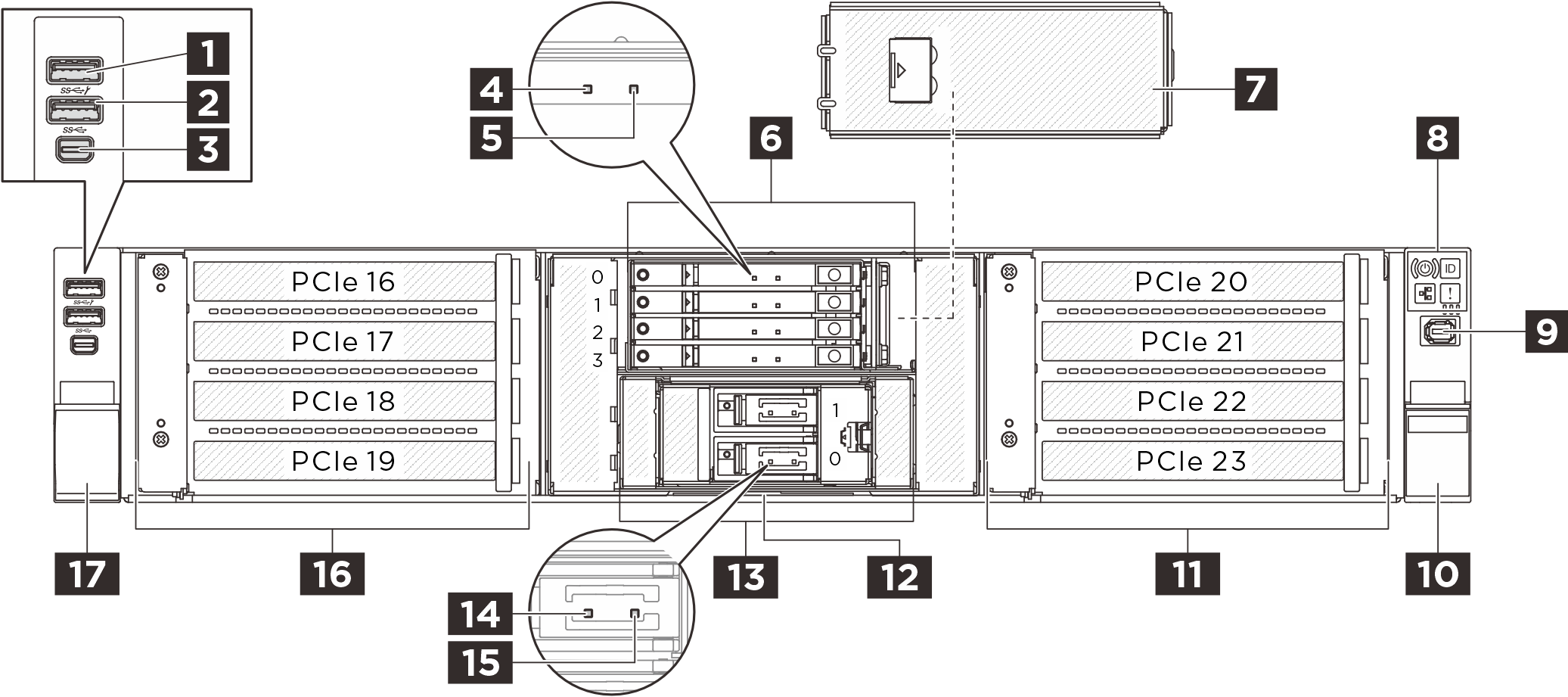

Vista frontal

Conector USB 3.2 Gen 1 (5 Gbps) con gestión del sistema USB 2.0 XCC​

El conector puede funcionar como conector USB 3.2 Gen 1 normal para el SO host; se puede utilizar para conectar un dispositivo compatible con USB, como un teclado, mouse o dispositivo de almacenamiento USB.

Además, el conector puede funcionar como puerto de gestión USB 2.0 de Lenovo XClarity Controller. La conexión a Lenovo XClarity Controller está diseñada para los usuarios con un dispositivo móvil que ejecute la aplicación de dispositivos móviles de Lenovo XClarity Controller. Cuando un dispositivo móvil está conectado con este puerto USB, se establece una conexión Ethernet sobre USB entre la aplicación móvil que se ejecuta en el dispositivo y en Lenovo XClarity Controller.

Para obtener más detalles acerca del uso de la aplicación Lenovo XClarity Mobile, consulte Documentación en línea de la aplicación móvil de Lenovo XClarity Administrator.

Conector USB 3.2 Gen 1 (5 Gbps)​

El conector pueden utilizarse para conectar un dispositivo compatible con USB, como un teclado, un mouse USB o un dispositivo de almacenamiento USB.

Mini DisplayPort conector​

El conector de Mini DisplayPort (MiniDP) se puede utilizar para conectar un monitor de alto rendimiento y un monitor de entrada directa con un convertidor de video o los dispositivos que utilizan un conector de MiniDP. La resolución máxima de video es de 1920 x 1200 a 60 Hz.

LED de actividad de la unidad (verde)​

Las bahías de unidad están diseñadas para unidades de intercambio en caliente. El número de unidades instaladas en el servidor varía según el modelo. Al instalar unidades, siga el orden de los números de las bahías de unidad.

LED de estado de la unidad (amarillo)​

Bahías de unidad​

Las bahías de unidad están diseñadas para unidades de intercambio en caliente. El número de unidades instaladas en el servidor varía según el modelo. Al instalar unidades, siga el orden de los números de las bahías de unidad.

Panel frontal del operador​

Para obtener más información acerca del panel frontal del operador, consulte LED y botones del panel frontal del operador.

Cubierta del compartimiento de la unidad E3.S​

La cubierta del compartimiento de la unidad E3.S de cada compartimiento de la unidad E3.S está diseñada para la integridad de EMI adecuada del servidor. Los modelos de servidor con unidades E3.S siempre deben funcionar con la cubierta del compartimiento de la unidad E3.S instalada para cada compartimiento de la unidad E3.S.

Conector de diagnóstico externo​

El conector es para conectar un auricular de diagnóstico externo. Para obtener más información sobre sus funciones, consulte Auricular de diagnóstico externo.

Pestillos del bastidor​

Si el servidor se instala en un bastidor, puede utilizar los pestillos del bastidor para ayudarle a deslizar el servidor fuera del bastidor. También puede utilizar los pestillos del bastidor y los tornillos para fijar el servidor en el bastidor, de modo que el servidor no se deslice hacia fuera, algo especialmente importante en áreas propensas a la vibración.

El servidor admite los siguientes tipos de pestillos de bastidor.

El servidor admite uno de los siguientes pestillos del bastidor izquierdo:		Pestillo del bastidor derecho (con panel frontal del operador)
Pestillo del bastidor estándar izquierdo	Pestillo del bastidor izquierdo con USB/MiniDP

Pestaña de información extraíble​

La etiqueta de acceso de red de Lenovo XClarity Controller está adherida a la pestaña extraíble de información. El nombre de host Lenovo XClarity Controller predeterminado y la dirección de vínculo local (LLA) IPv6 se proporcionan en la pestaña.

Para obtener más información, consulte Configuración de conexión de red para Lenovo XClarity Controller.

LED de la unidad M.2​

Para obtener más información acerca de los LED de la unidad M.2, consulte LED M.2.

Conjuntos de expansión PCIe​

El servidor admite dos conjuntos de expansión PCIe en la parte frontal. Para obtener más información, consulte las Ranuras PCIe y adaptadores PCIe.
