Вид спереди
В этом разделе содержится информация об элементах управления, светодиодных индикаторах и разъемах на передней панели сервера.

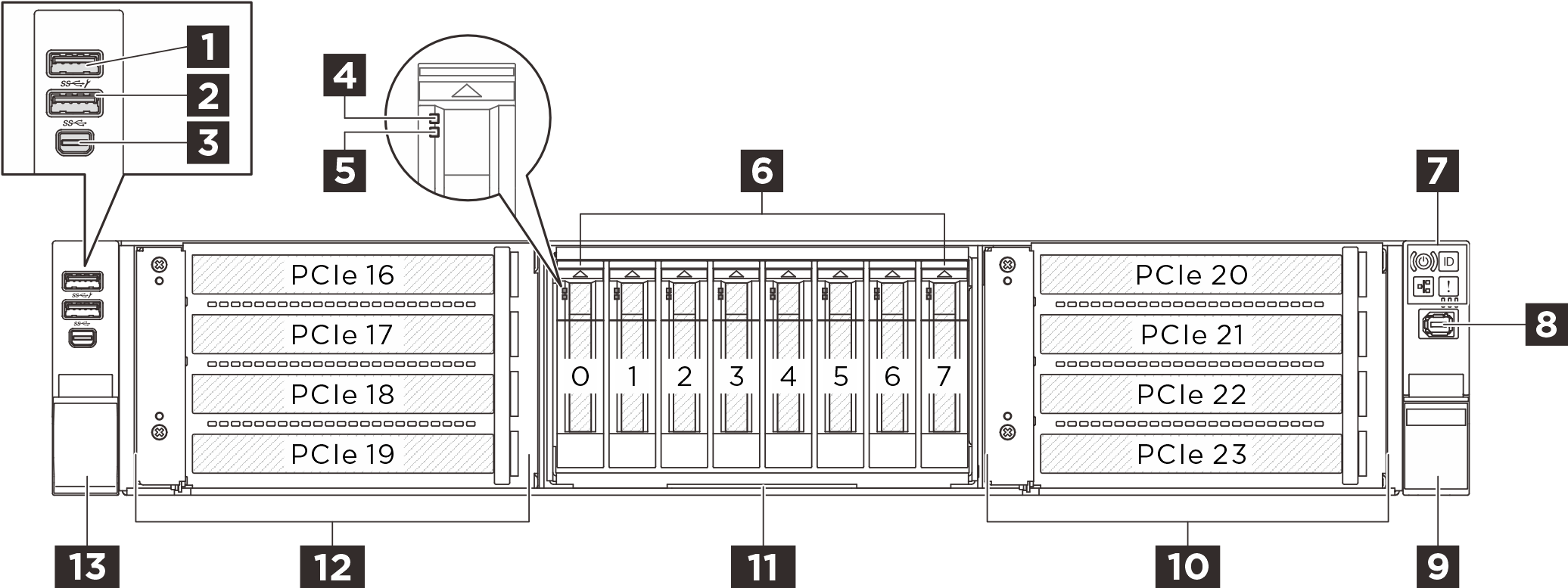

Вид спереди конфигурации с 2,5-дюймовыми дисками

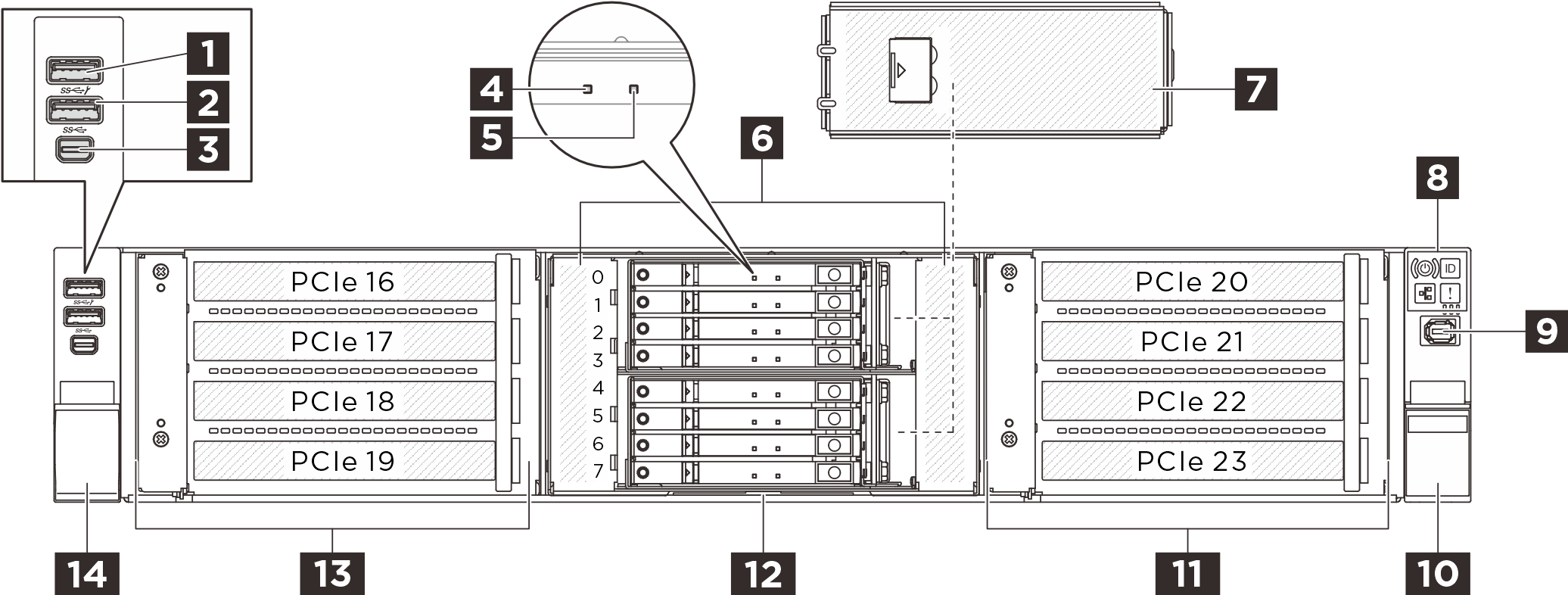

Вид спереди конфигурации с дисками E3.S

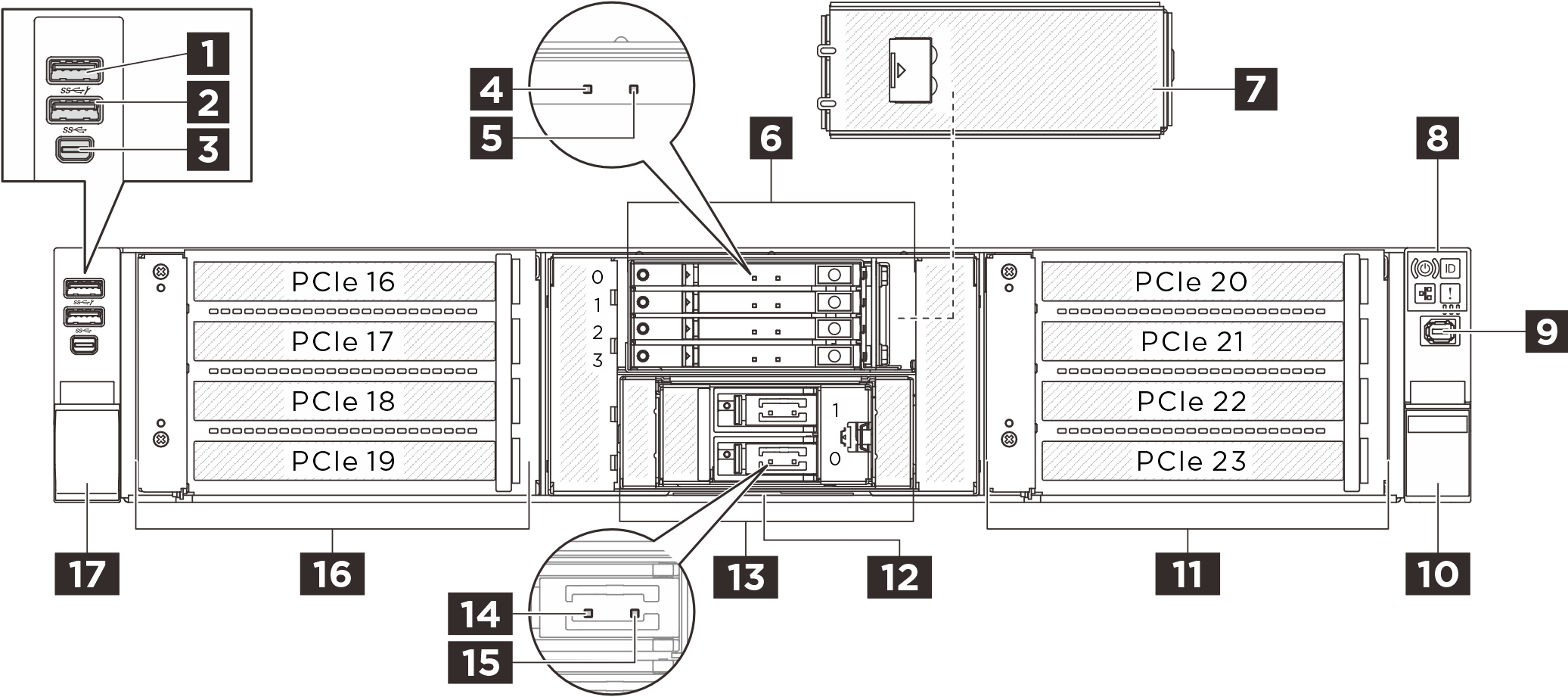

Вид спереди конфигурации с дисками E3.S и M.2

Обзор компонентов на передней панели
Разъем USB 3.2 Gen 1 (5 Гбит/с) с управлением системой XCC USB 2.0
Разъем может функционировать как обычный разъем USB 3.2 Gen 1 к ОС хоста; его можно использовать для подключения устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши или USB-устройства хранения.
Кроме того, разъем может функционировать как порт управления Lenovo XClarity Controller USB 2.0. Подключение к Lenovo XClarity Controller, в основном, предназначено для пользователей мобильных устройств, на которых выполняется мобильное приложение Lenovo XClarity Controller. Если мобильное устройство подключено к этому порту USB, между мобильным приложением, выполняемым на устройстве, и Lenovo XClarity Controller устанавливается подключение Ethernet через USB.
Подробные сведения об использовании приложения Lenovo XClarity Mobile см. в разделе Документация в Интернете по мобильному приложению Lenovo XClarity Administrator.
Разъем USB 3.2 Gen 1 (5 Гбит/с)
Этот разъем можно использовать для подключения устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши или USB-устройства хранения.
Разъем Mini DisplayPort
Разъем Mini DisplayPort (MiniDP) можно использовать для подключения монитора высокого разрешения и монитора прямого подключения (direct-drive monitor) с видеопреобразователем или устройств, в которых применяется разъем MiniDP. Максимальное разрешение видео — 1920 x 1200 при частоте 60 Гц.
Светодиодный индикатор работы диска (зеленый)
Отсеки для дисков предназначены для оперативно заменяемых дисков. Число установленных в сервере дисков зависит от модели. При установке дисков соблюдайте порядок номеров отсеков для дисков.
Светодиодный индикатор состояния диска (желтый)
Светодиодный индикатор горит: сбой диска.
Светодиодный индикатор медленно мигает (один раз в секунду): диск восстанавливается.
Светодиодный индикатор быстро мигает (три раза в секунду): диск идентифицируется.
Отсеки для дисков
Отсеки для дисков предназначены для оперативно заменяемых дисков. Число установленных в сервере дисков зависит от модели. При установке дисков соблюдайте порядок номеров отсеков для дисков.
Передняя панель оператора
Дополнительные сведения о передней панели оператора см. в разделе Светодиодные индикаторы и кнопки на передней панели оператора.
Кожух отсека для дисков E3.S
Кожух отсека для дисков E3.S каждого отсека для дисков E3.S предназначен для обеспечения надлежащей защиты сервера от электромагнитных помех. Модели серверов с дисками E3.S всегда должны работать с установленной крышкой отсека для дисков E3.S в каждом отсеке для дисков E3.S.
Внешний разъем диагностики
Этот разъем предназначен для подключения внешнего диагностического прибора. Дополнительные сведения о его функциях см. в разделе Внешний диагностический прибор.
Защелки стойки
Если сервер установлен в стойку, выдвинуть его из стойки можно с помощью защелок. Кроме того, с помощью защелок стойки и винтов можно закрепить сервер в стойке таким образом, чтобы он не выскальзывал, особенно в местах, подверженных вибрации.
Сервер поддерживает одну из следующих защелок стойки: | Правая защелка стойки (с передней панелью оператора) | |
Стандартная левая защелка стойки | Левая защелка стойки с USB/MiniDP | |
![]() | ![]() | ![]() |
Выдвижной информационный язычок
К выдвижной информационной вкладке приклеена этикетка доступа к сети Lenovo XClarity Controller. На этой этикетке указано имя хоста Lenovo XClarity Controller по умолчанию и локальный адрес канала IPv6 (LLA).
Дополнительные сведения см. в разделе Настройка сетевого подключения для Lenovo XClarity Controller.
Светодиодные индикаторы дисков M.2
Дополнительные сведения о светодиодных индикаторах дисков M.2 см. в разделе Светодиодные индикаторы M.2.
Блоки плат-адаптеров Riser PCIe
Сервер поддерживает два блока плат-адаптеров Riser PCIe на лицевой панели. Дополнительные сведения см. в разделе Гнезда PCIe и адаптеры PCIe.
