มุมมองด้านบน

ส่วนนี้ให้ข้อมูลเกี่ยวกับมุมมองด้านบนของเซิร์ฟเวอร์

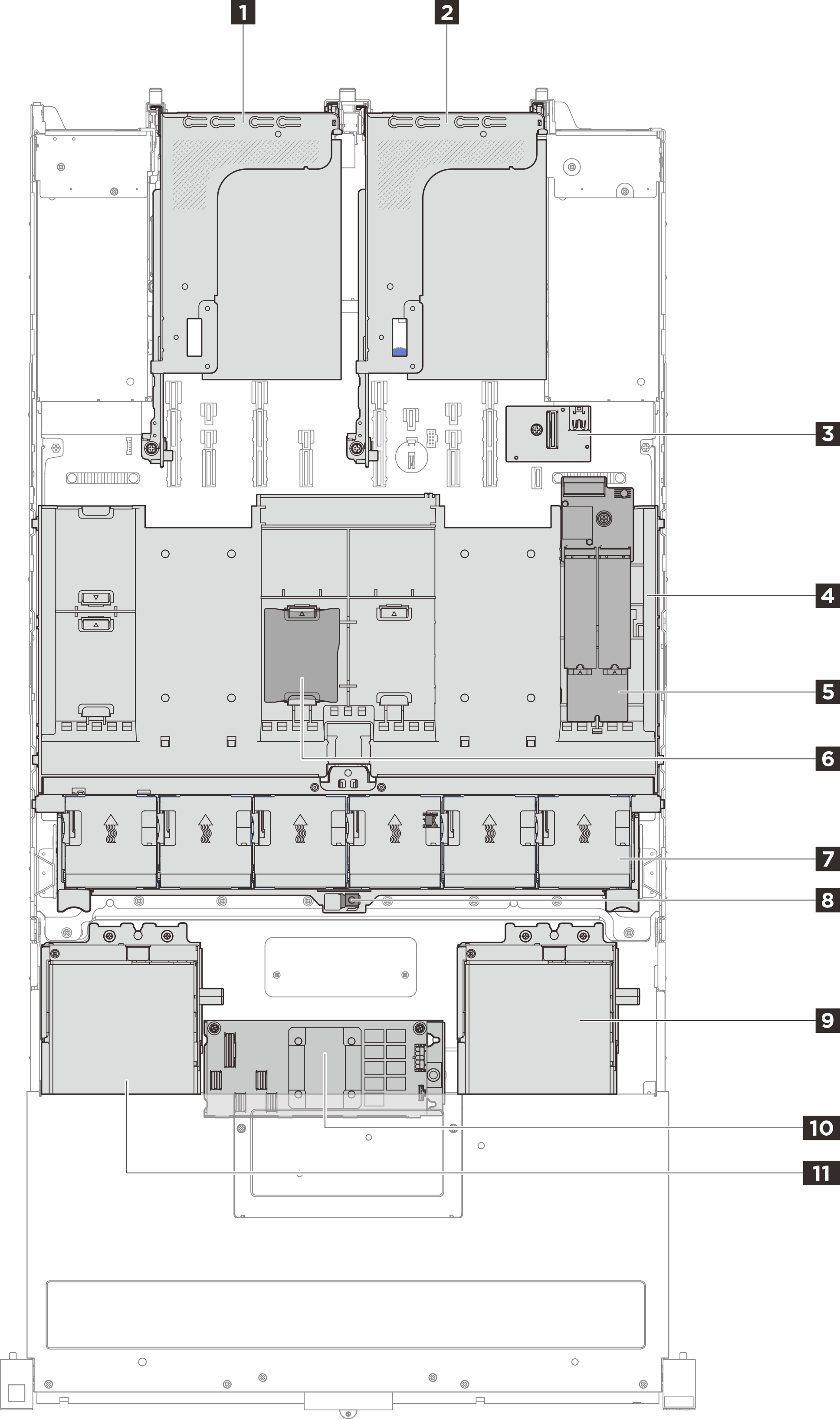

มุมมองด้านบนที่มีแผ่นกั้นลมติดตั้ง


Top view with standard heat sinks
1 ส่วนประกอบตัวยก 32 ส่วนประกอบตัวยก 2
3 แผง USB I/O (อุปกรณ์เสริม)4 แผ่นกั้นลม
5 แบ็คเพลน M.2 ภายใน (อุปกรณ์เสริม)6 โมดูลพลังงานแบบแฟลช RAID (อุปกรณ์เสริม)
7 พัดลมระบบ8 สวิตช์ป้องกันการบุกรุก
9 อะแดปเตอร์ CFF ภายใน (อุปกรณ์เสริม)

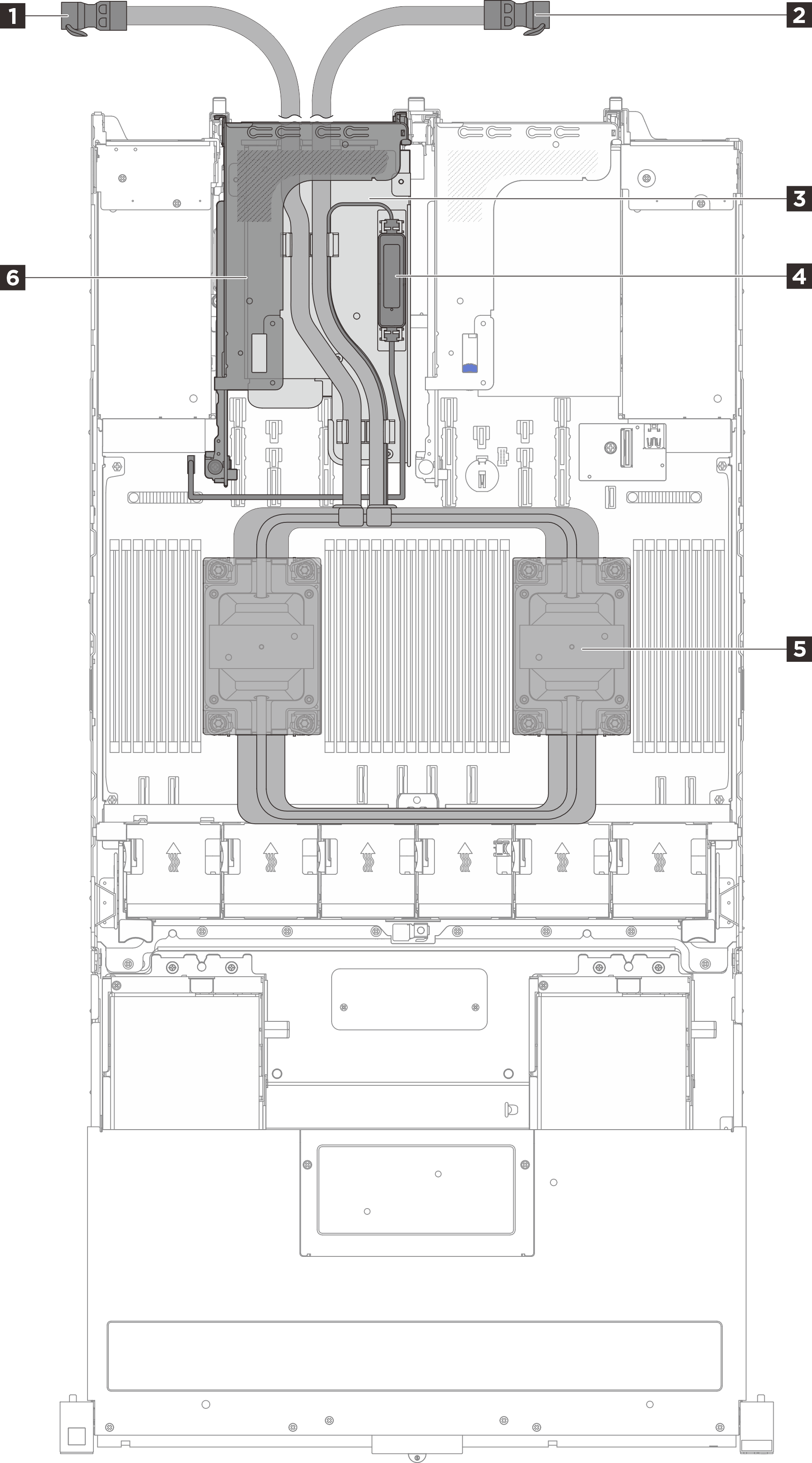

มุมมองด้านบนที่มี Processor Neptune® Core Module

ภาพประกอบด้านล่างเลือกเฉพาะ Processor Neptune® Core Module จากส่วนประกอบอื่นๆ ในตัวเครื่อง ชิ้นส่วนที่มีอยู่ขึ้นอยู่กับการกําหนดค่าของเซิร์ฟเวอร์



1 สายทางออก2 สายทางเข้า
3 ตัวยึดสาย4 โมดูลเซนเซอร์ตรวจจับของเหลว
5 ส่วนประกอบแผ่นระบายความร้อน6 ตัวครอบตัวยกสำหรับ Processor Neptune® Core Module
