ไฟ LED และปุ่มด้านหลัง

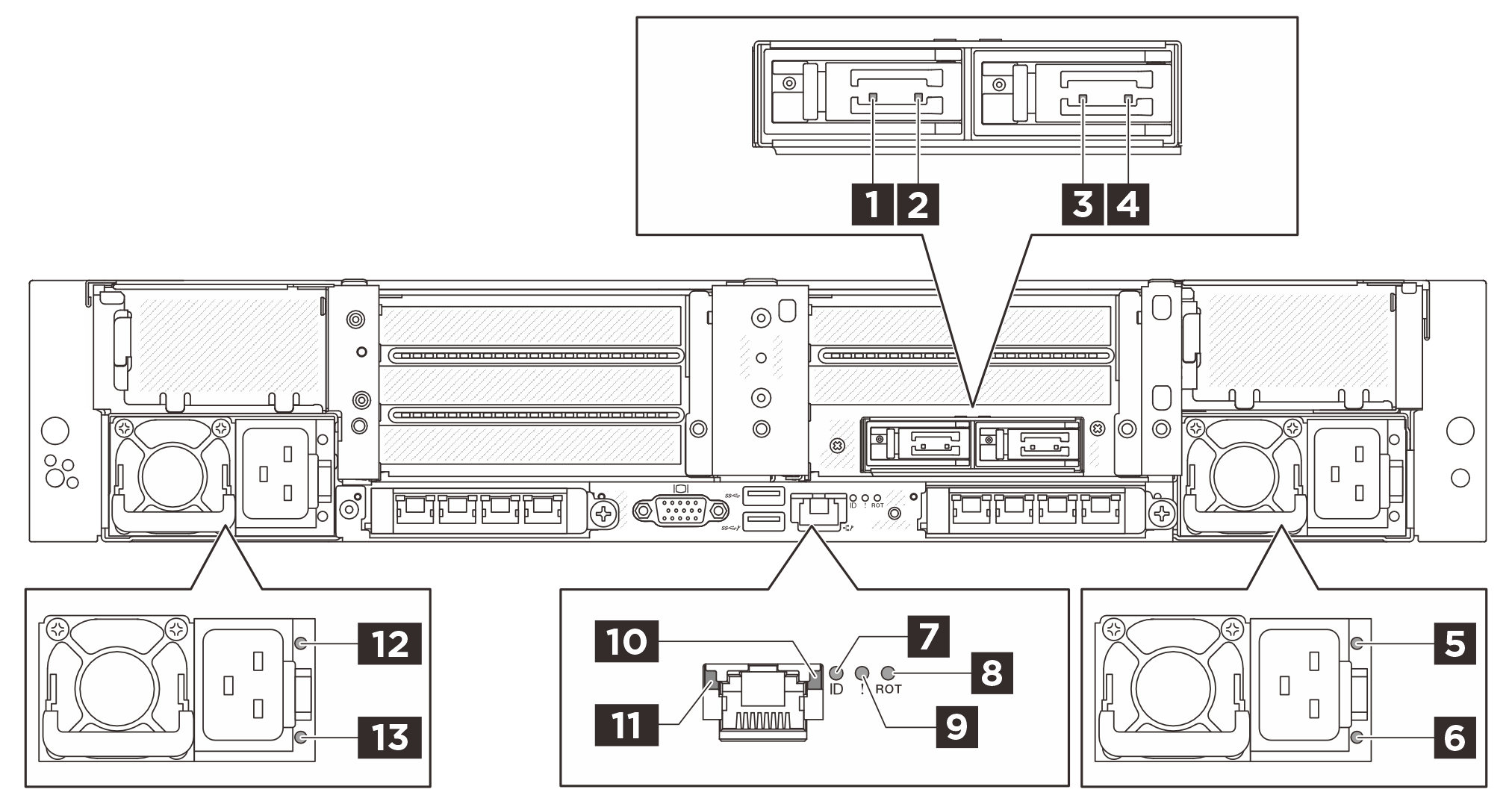

ภาพประกอบต่อไปนี้แสดงไฟ LED และปุ่มที่ด้านหลังของเซิร์ฟเวอร์ เซิร์ฟเวอร์ของคุณอาจดูแตกต่างจากภาพประกอบในหัวข้อนี้ ทั้งนี้ขึ้นอยู่กับรุ่น

ไฟ LED และปุ่มด้านหลัง


Rear LEDs and buttons

1 ไฟ LED แสดงกิจกรรมของไดรฟ์ M.2 0

โปรดดู ไฟ LED M.2

2 ไฟ LED แสดงสถานะของไดรฟ์ M.2 0
3 ไฟ LED แสดงกิจกรรมของไดรฟ์ M.2 1
4 ไฟ LED แสดงสถานะของไดรฟ์ M.2 1
5 ไฟ LED แสดงสถานะเอาต์พุตและข้อผิดพลาดของ PSU 2

โปรดดู ไฟ LED ชุดแหล่งจ่ายไฟ

6 ไฟ LED แสดงสถานะอินพุตของ PSU 2
7 ไฟ LED ID

โปรดดู ไฟ LED ส่วนประกอบแผงระบบ

8 ไฟ LED แสดงข้อผิดพลาด RoT
9 ไฟ LED แสดงข้อผิดพลาดของระบบ
10 ไฟ LED กิจกรรมของ พอร์ตการจัดการระบบ XCC (10/100/1000 Mbps RJ-45)

โปรดดู ไฟ LED บนพอร์ตการจัดการระบบ XCC

11 ไฟ LED ลิงก์ของ พอร์ตการจัดการระบบ XCC (10/100/1000 Mbps RJ-45)
12 ไฟ LED แสดงสถานะเอาต์พุตและข้อผิดพลาดของ PSU 1

โปรดดู ไฟ LED ชุดแหล่งจ่ายไฟ

13 ไฟ LED แสดงสถานะอินพุตของ PSU 1
