뒷면 LED 및 버튼

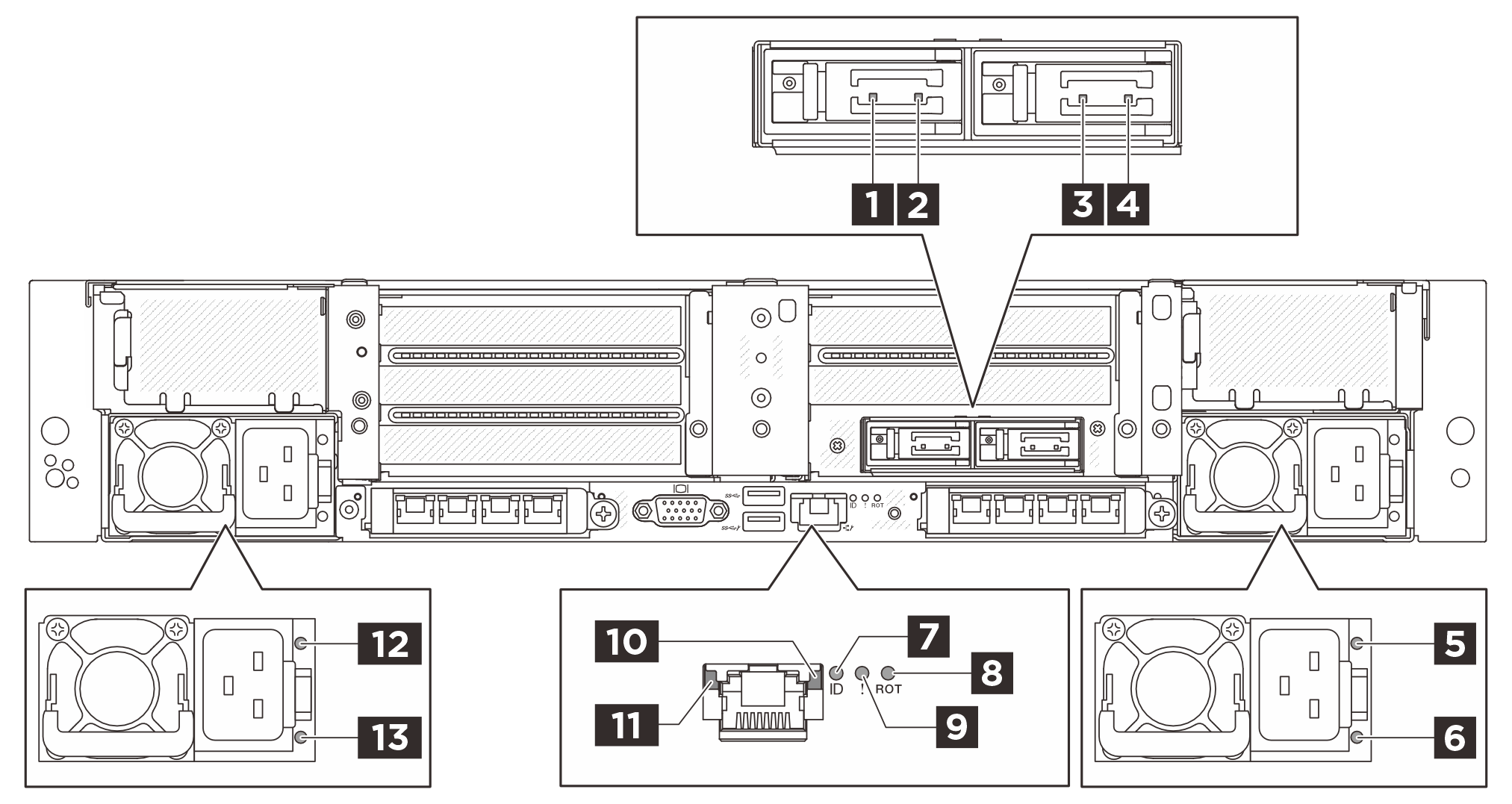

다음 그림은 서버 뒷면의 LED 및 버튼을 보여줍니다. 모델에 따라 일부 서버는 이 주제의 그림과 차이가 있을 수 있습니다.

뒷면 LED 및 버튼​

1 M.2 드라이브 0의 활동 LED	M.2 LED의 내용을 참조하십시오.
2 M.2 드라이브 0의 상태 LED
3 M.2 드라이브 1의 활동 LED
4 M.2 드라이브 1의 상태 LED
5 PSU 2의 출력 및 오류 상태 LED	전원 공급 장치 LED의 내용을 참조하십시오.
6 PSU 2의 입력 상태 LED
7 시스템 ID LED	시스템 보드 어셈블리 LED의 내용을 참조하십시오.
8 RoT 결함 LED
9 시스템 오류 LED
10 XCC 시스템 관리 포트(10/100/1000Mbps RJ-45)의 활동 LED	XCC 시스템 관리 포트의 LED의 내용을 참조하십시오.
11 XCC 시스템 관리 포트(10/100/1000Mbps RJ-45)의 링크 LED
12 PSU 1의 출력 및 오류 상태 LED	전원 공급 장치 LED의 내용을 참조하십시오.
13 PSU 1의 입력 상태 LED
