背面 LED 和按鈕

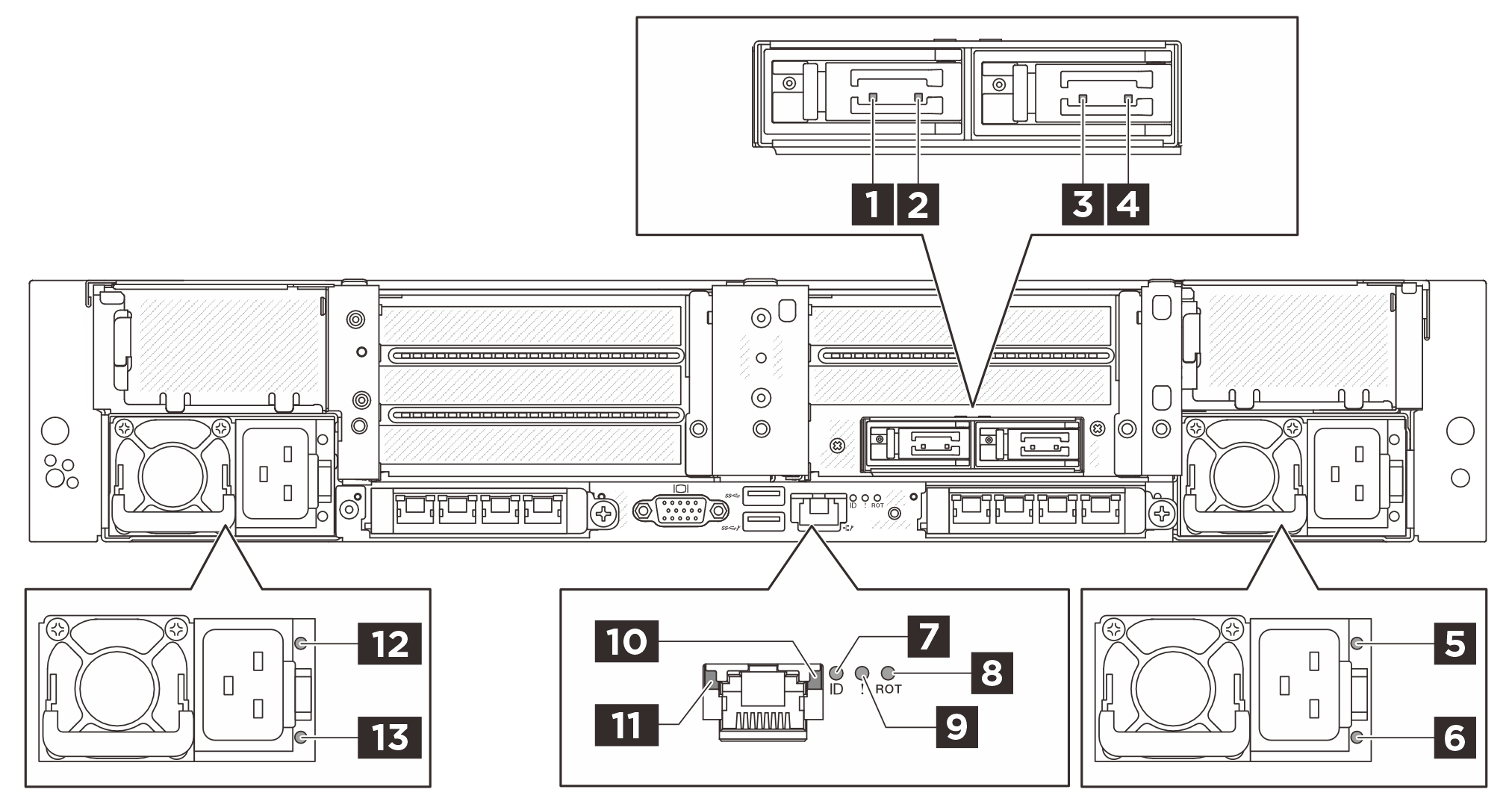

下圖顯示伺服器背面的 LED 和按鈕。視型號而定,您的伺服器看起來可能與本主題的圖例不同。

背面 LED 和按鈕


Rear LEDs and buttons

1 M.2 硬碟 0 的活動 LED

請參閱M.2 LED

2 M.2 硬碟 0 的狀態 LED
3 M.2 硬碟 1 的活動 LED
4 M.2 硬碟 1 的狀態 LED
5 PSU 2 的輸出和故障狀態 LED

請參閱電源供應器 LED

6 PSU 2 的輸入狀態 LED
7 系統 ID LED

請參閱主機板組件 LED

8 RoT 故障 LED
9 系統錯誤 LED
10 XCC 系統管理埠 (10/100/1000 Mbps RJ-45)的活動 LED

請參閱XCC 系統管理埠上的 LED

11 XCC 系統管理埠 (10/100/1000 Mbps RJ-45)的鏈結 LED
12 PSU 1 的輸出和故障狀態 LED

請參閱電源供應器 LED

13 PSU 1 的輸入狀態 LED
