LED e pulsanti posteriori

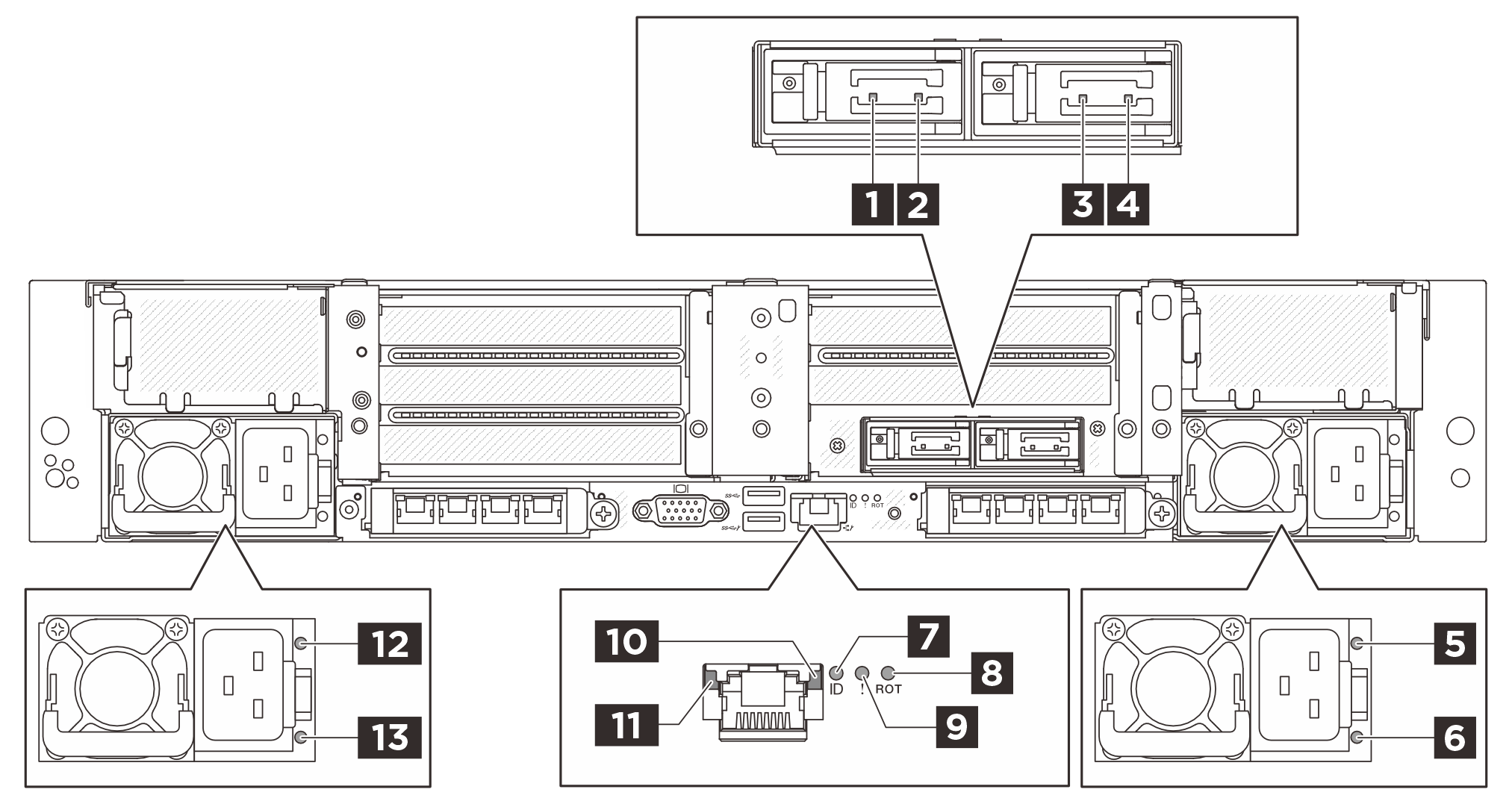

La seguente figura mostra i LED e i pulsanti sulla parte posteriore del server. A seconda del modello, il server potrebbe avere un aspetto diverso rispetto alla figura riportata in questo argomento.

LED e pulsanti posteriori​

1 LED di attività dell'unità M.2 0	Vedere LED M.2.
2 LED di stato dell'unità M.2 0
3 LED di attività dell'unità M.2 1
4 LED di stato dell'unità M.2 1
5 LED di stato uscita e guasto della PSU 2	Vedere LED dell'unità di alimentazione.
6 LED di stato ingresso della PSU 2
7 LED ID sistema	Vedere LED sull'assieme della scheda di sistema.
8 LED di errore RoT
9 LED di errore di sistema
10 LED di attività di Porta di gestione del sistema XCC (RJ-45 da 10/100/1000 Mbps)	Vedere LED sulla porta di gestione del sistema XCC.
11 LED di collegamento di Porta di gestione del sistema XCC (RJ-45 da 10/100/1000 Mbps)
12 LED di stato uscita e guasto della PSU 1	Vedere LED dell'unità di alimentazione.
13 LED di stato ingresso della PSU 1
