Boutons et voyants arrière

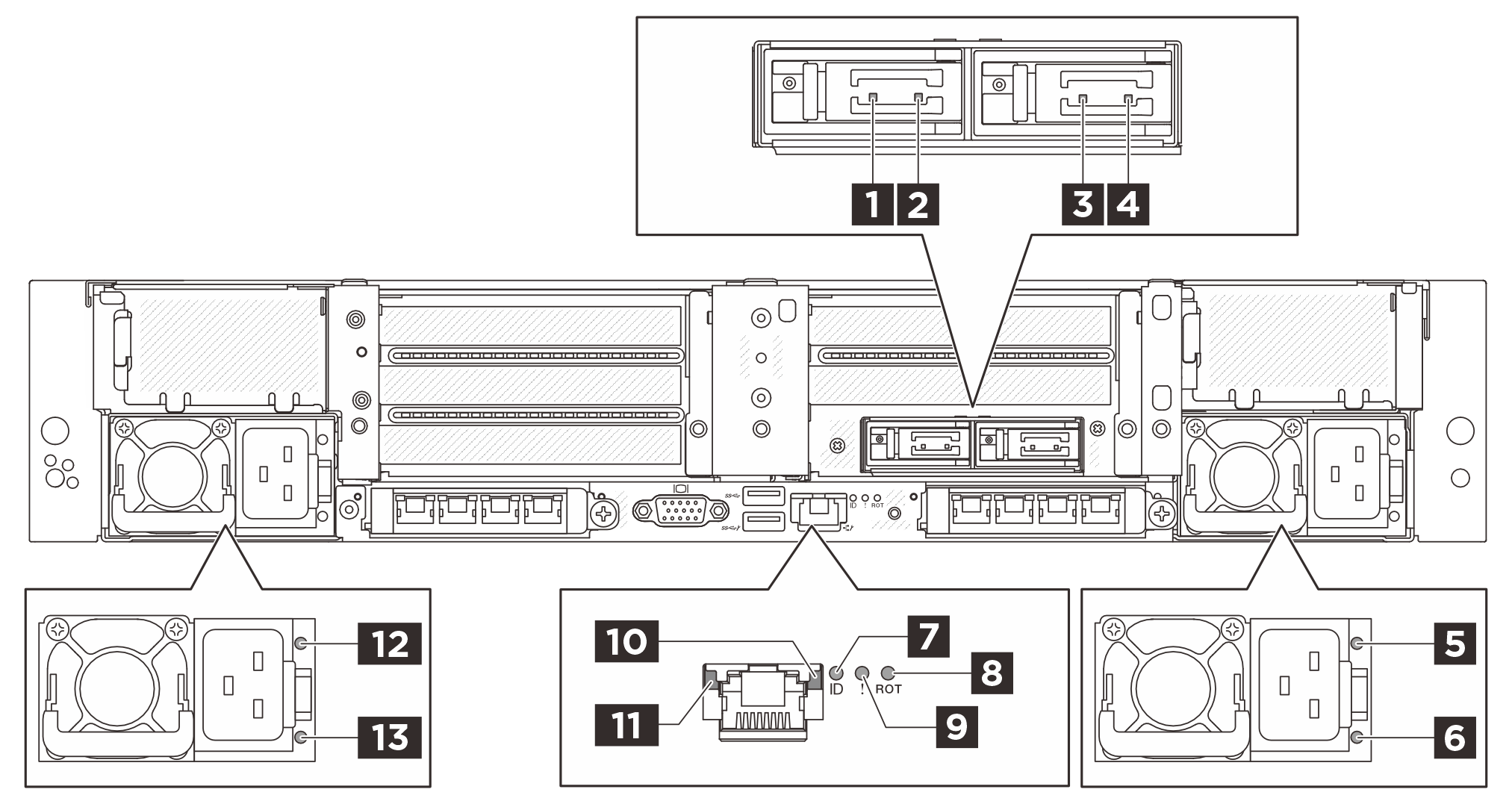

L’illustration suivante présente les voyants et les boutons à l’arrière du serveur. Selon le modèle, il est possible que votre serveur diffère de l’illustration présentée dans cette rubrique.

Boutons et voyants arrière


Rear LEDs and buttons

1 Voyant d'activité de l'unité M.2 0

Voir Voyants M.2.

2 Voyant d'état de l'unité M.2 0
3 Voyant d'activité de l'unité M.2 1
4 Voyant d'état de l'unité M.2 1
5 Voyant d'état de sortie et de défaillance du bloc d'alimentation 2

Voir Voyants des blocs d'alimentation.

6 Voyant d'état d'entrée du bloc d'alimentation 2
7 Voyant ID système

Voir Voyants du bloc carte mère.

8 Voyant d’erreur du RoT
9 Voyant d'erreur système
10 Voyant d'activité du Port de gestion du système XCC (10/100/1000 Mbit/s RJ-45)

Voir Voyants du port de gestion du système XCC.

11 Voyant de liaison du Port de gestion du système XCC (10/100/1000 Mbit/s RJ-45)
12 Voyant d'état de sortie et de défaillance du bloc d'alimentation 1

Voir Voyants des blocs d'alimentation.

13 Voyant d'état d'entrée du bloc d'alimentation 1
