ติดตั้งไดรฟ์ E3.S แบบ Hot-swap

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งไดรฟ์ E3.S แบบ Hot-swap

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • นำหีบห่อป้องกันไฟฟ้าสถิตที่มีไดรฟ์ไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเครื่อง แล้วจึงนำไดรฟ์ออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต

  • ตรวจสอบให้แน่ใจว่าคุณบันทึกข้อมูลบนไดรฟ์ของคุณแล้ว โดยเฉพาะอย่างยิ่งถ้าข้อมูลนั้นเป็นส่วนหนึ่งของอาร์เรย์ RAID ก่อนคุณถอดไดรฟ์ออกจากเซิร์ฟเวอร์

  • เพื่อป้องกันไม่ให้ขั้วต่อไดรฟ์เสียหาย ตรวจสอบให้แน่ใจว่าฝาครอบด้านบนเซิร์ฟเวอร์อยู่ในตำแหน่งและปิดสนิททุกครั้งที่คุณติดตั้งและถอดไดรฟ์

  • เพื่อให้แน่ใจว่ามีการระบายความร้อนของระบบอย่างเพียงพอ อย่าใช้งานเซิร์ฟเวอร์นานกว่าสองนาทีโดยไม่มีไดรฟ์หรือแผงครอบช่องใส่ไดรฟ์ติดตั้งอยู่ในช่องใส่แต่ละช่อง

  • ก่อนจะเปลี่ยนไดรฟ์ ตัวควบคุมไดรฟ์ (รวมถึงตัวควบคุมที่รวมอยู่บนแผงระบบ), แบ็คเพลนของไดรฟ์ หรือสายไดรฟ์ ให้สำรองข้อมูลที่สำคัญทั้งหมดที่เก็บอยู่บนไดรฟ์ก่อน

  • ก่อนที่จะถอดส่วนประกอบใดๆ ของอาร์เรย์ RAID (ไดรฟ์ การ์ด RAID ฯลฯ) ให้สำรองข้อมูลการกำหนดค่า RAID ทั้งหมด

บันทึกย่อต่อไปนี้จะอธิบายประเภทของไดรฟ์ที่เซิร์ฟเวอร์รองรับและข้อมูลอื่นๆ ที่คุณต้องคำนึงถึงเมื่อติดตั้งไดรฟ์ โปรดดูรายการอุปกรณ์ที่รองรับที่ เว็บไซต์ Lenovo ServerProven
  • ค้นหาเอกสารที่มากับไดรฟ์ แล้วปฏิบัติตามคำแนะนำเหล่านั้นนอกเหนือจากคำแนะนำในบทนี้
  • คุณสามารถรักษาความสมบูรณ์ของการรบกวนทางแม่เหล็กไฟฟ้า (EMI) และการระบายความร้อนของเครื่องได้ด้วยการปิดหรือใช้งานช่องใส่ไดรฟ์และช่องเสียบ PCI และ PCIe ทั้งหมด เมื่อคุณติดตั้งไดรฟ์, PCI หรืออะแดปเตอร์ PCIe ให้เก็บแผงกั้นและแผงครอบ EMC จากฝาครอบช่องใส่ไดรฟ์ หรือช่องเสียบ PCI หรืออะแดปเตอร์ PCIe เอาไว้เผื่อว่าคุณจะต้องถอดอุปกรณ์นั้นออกในภายหลัง
  • ดูรายชื่ออุปกรณ์เสริมที่รองรับสำหรับเซิร์ฟเวอร์ทั้งหมดที่ เว็บไซต์ Lenovo ServerProven
  • ช่องใส่ไดรฟ์จะมีตัวเลขกำกับไว้เพื่อระบุลำดับการติดตั้ง (เริ่มจากเลข “0”) ดู มุมมองด้านหน้า สำหรับการกำหนดหมายเลขช่องใส่ไดรฟ์
การดาวน์โหลดเฟิร์มแวร์และไดรเวอร์: คุณอาจต้องอัปเดตเฟิร์มแวร์หรือไดรเวอร์หลังจากเปลี่ยนส่วนประกอบ

ขั้นตอน

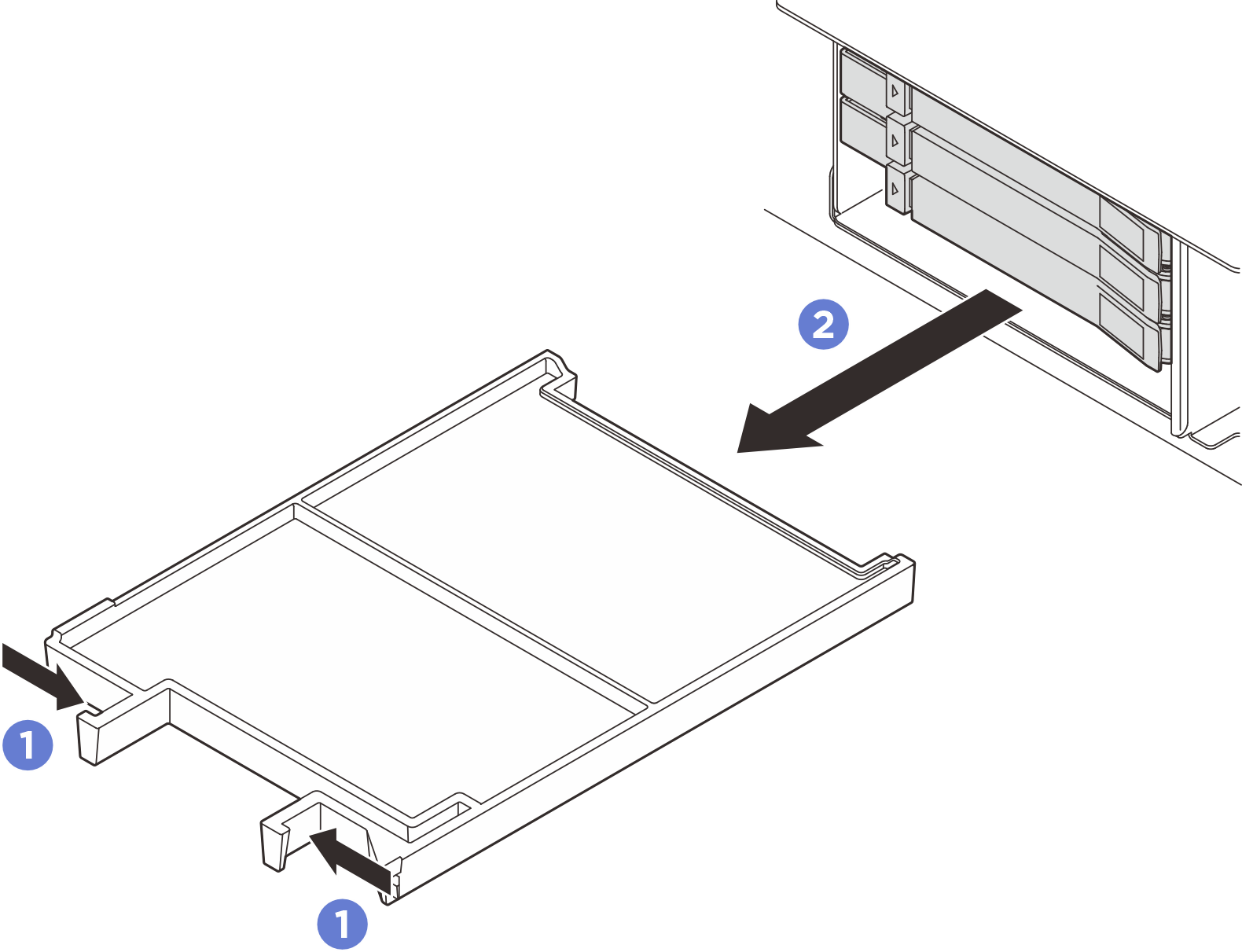

  1. ถ้าฝา E3.S ติดตั้งไว้แล้ว ให้ถอดฝา E3.S ออก
    1. กดปุ่มบนฝา E3.S เพื่อปลดฝาครอบ
    2. ถอดฝา E3.S ออกจากเซิร์ฟเวอร์
    รูปที่ 1. การถอดฝา E3.S
    Removing the E3.S bezel

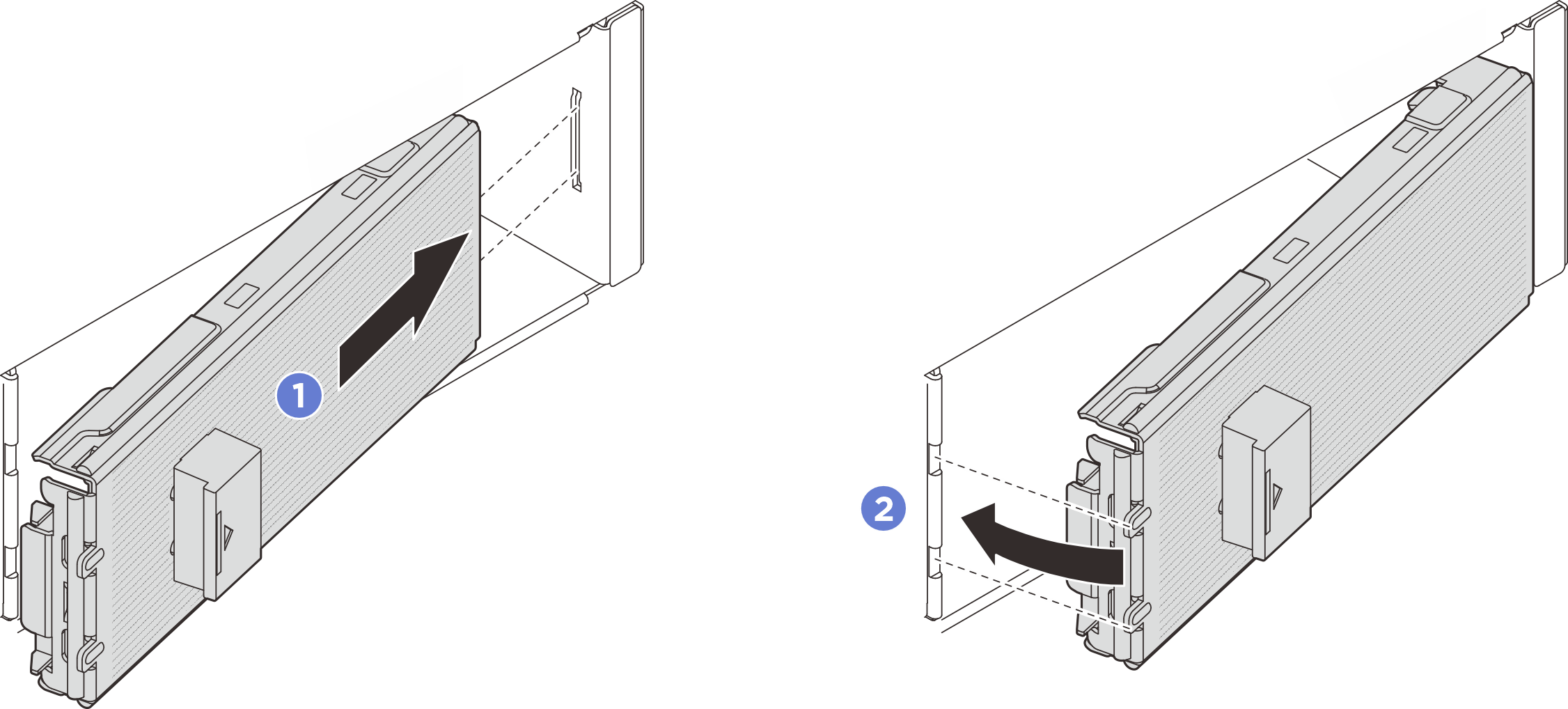

  2. หากมีการติดตั้งแผงครอบช่องใส่ในช่องใส่ ให้ถอดแผงครอบช่องใส่ออก ดึงคันโยกปลดล็อคบนแผงครอบแล้วเลื่อนออกจากเซิร์ฟเวอร์
    1. บีบแถบปลดล็อคบนแผงครอบ
    2. เลื่อนแผงครอบออกจากช่องใส่
    รูปที่ 2. การถอดแผงครอบช่องใส่

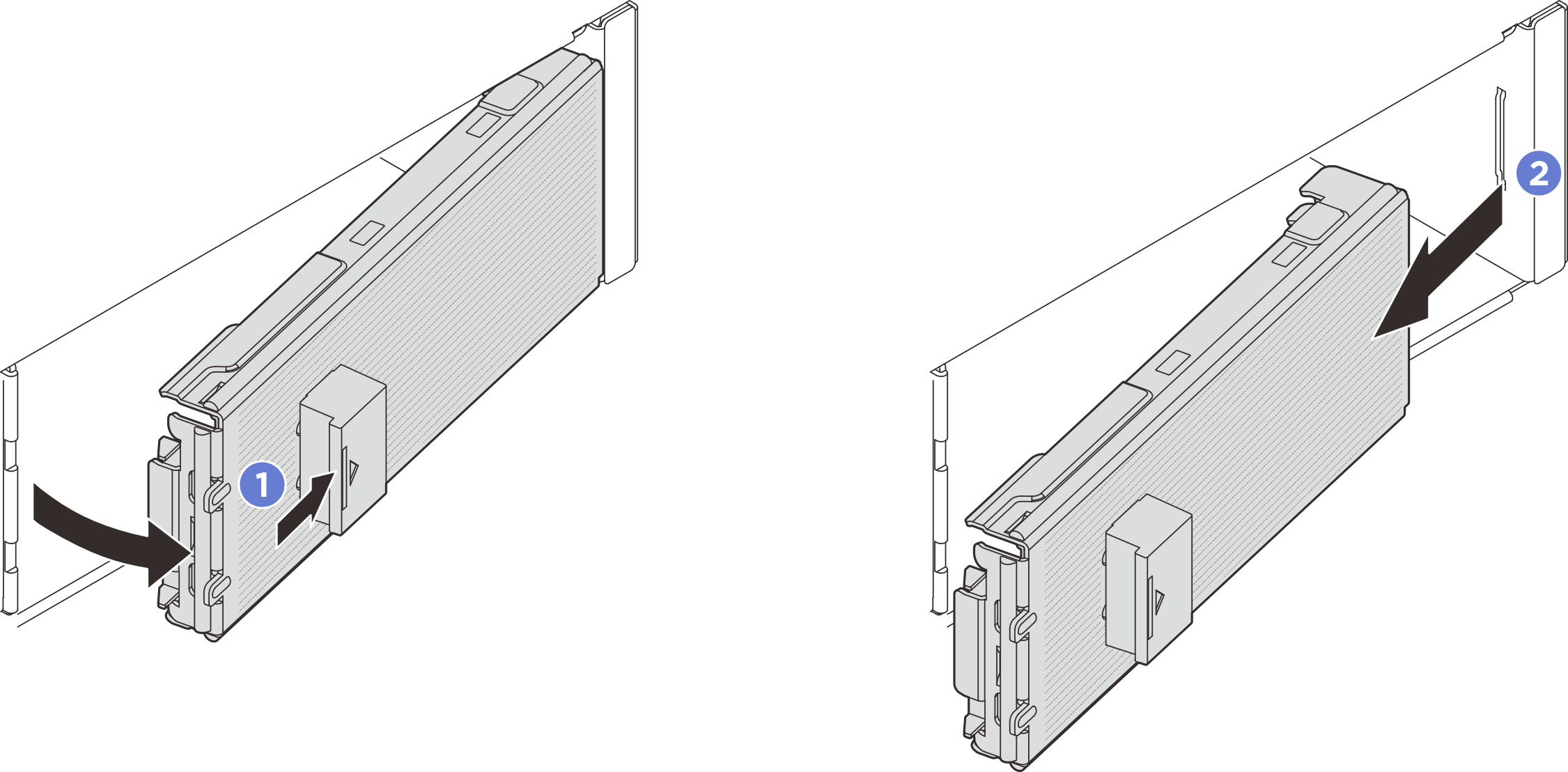

  3. ติดตั้งไดรฟ์แบบ Hot-swap แบบ E3.S
    1. ตรวจสอบให้แน่ใจว่าที่จับไดรฟ์อยู่ในตำแหน่งเปิด จากนั้น ให้จัดแนวไดรฟ์ให้ตรงกับรางนำทางในช่องใส่ แล้วค่อยๆ ดันไดรฟ์เข้าไปในช่องใส่จนสุด
    2. หมุนที่จับไดรฟ์ไปยังตำแหน่งปิดให้สุด จนกว่าสลักที่จับจะคลิกเข้าที่
    รูปที่ 3. การติดตั้งไดรฟ์ E3.S แบบ Hot-swap
    Installing an E3.S hot-swap drive
  4. หากมีไดรฟ์เพิ่มเติมที่จะติดตั้งให้ทำตอนนี้ หากช่องใดว่าง ให้เติมด้วยแผงครอบช่องใส่
    • ในการติดตั้งแผงครอบช่องใส่ ให้เสียบลงในช่องใส่ว่างจนกว่าจะเข้าที่แน่นดี

      รูปที่ 4. การติดตั้งแผงครอบช่องใส่

  5. ตรวจดูไฟ LED ของไดรฟ์เพื่อตรวจสอบว่าไดรฟ์กำลังทำงานอย่างถูกต้อง
    • หากไฟ LED สีเหลืองที่แสดงสถานะของไดรฟ์ติดสว่างอย่างต่อเนื่อง แสดงว่าไดรฟ์ดังกล่าวทำงานบกพร่อง และต้องเปลี่ยน

    • หากไฟ LED สีเขียวที่แสดงกิจกรรมของไดรฟ์กะพริบ แสดงว่าไดรฟ์ทำงานปกติ

  6. ถอดแผ่นด้านในของฝา E3.S หากจำเป็น ทั้งนี้ขึ้นอยู่กับการกำหนดค่า
    หมายเหตุ
    • เมื่อพื้นที่ที่จะครอบคลุมมีการติดตั้งตัวครอบ E3.S 1T ควรถอดแผ่นด้านในของฝา E3.S
    • เพื่อการระบายความร้อนและการไหลเวียนของอากาศที่เหมาะสม เมื่อพื้นที่ที่จะครอบคลุมไม่มีการติดตั้งตัวครอบ E3.S 1T ต้องมีแผ่นด้านในของฝา E3.S

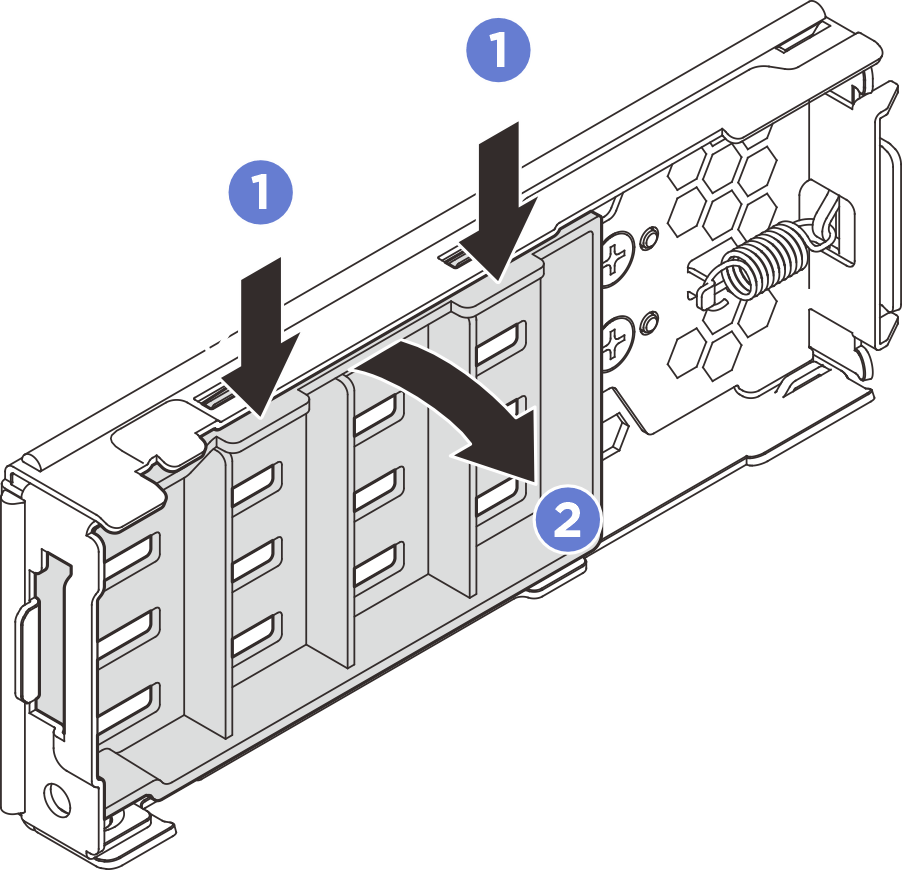

    1. กดแถบเพื่อปลดแผ่นด้านใน
    2. หมุนแผ่นด้านในออกจากฝา E3.S เพื่อถอดออก
    รูปที่ 5. การถอดแผ่นด้านใน
    Removing the inner plate

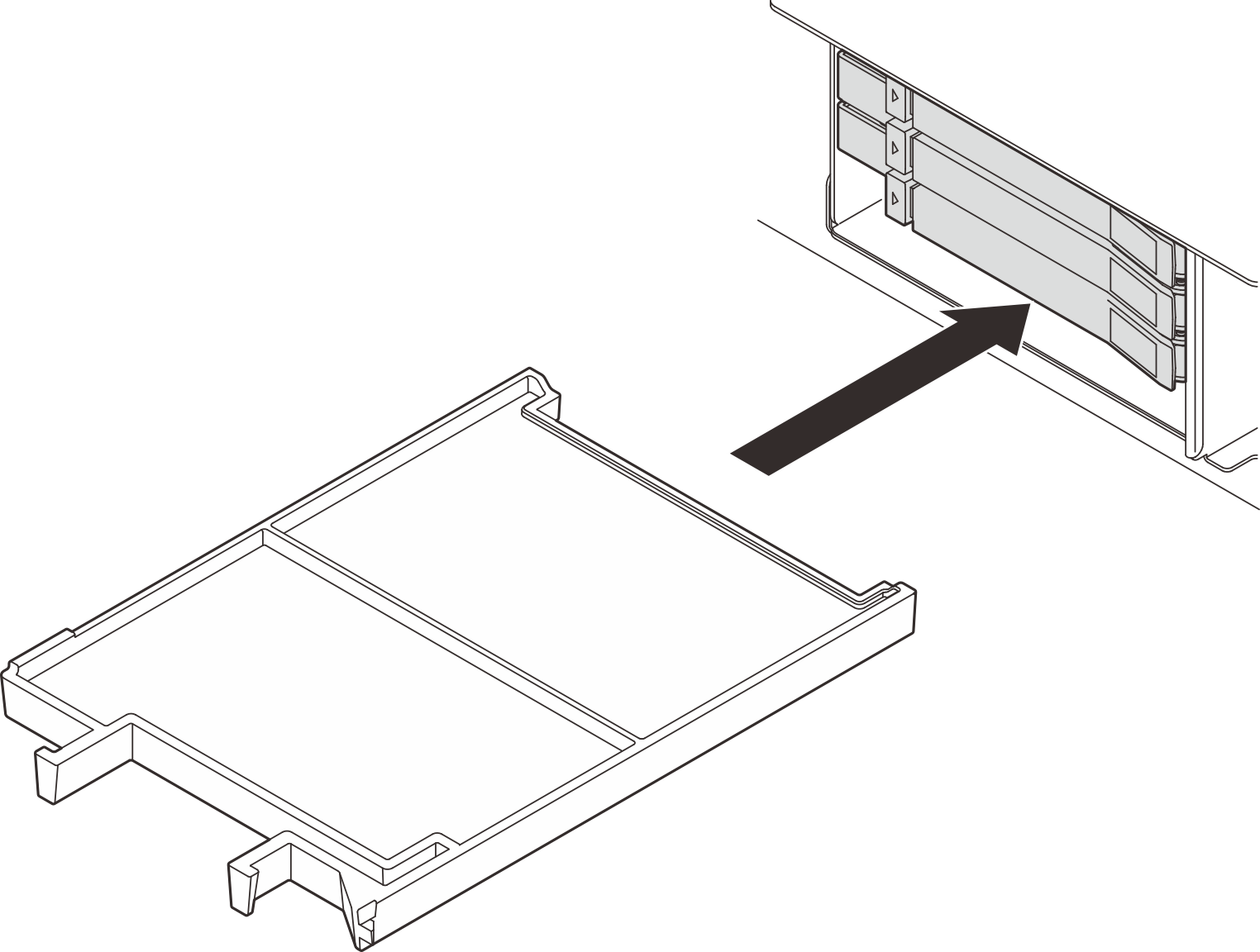

  7. ติดตั้งฝา E3.S กลับไปที่เซิร์ฟเวอร์อีกครั้ง
    1. ใส่ฝา E3.S เข้าไปในช่องเสียบ
    2. หมุนฝา E3.S เข้าหาเซิร์ฟเวอร์จนกว่าจะคลิกเข้าที่
    รูปที่ 6. การติดตั้งฝา E3.S
    Installing the E3.S bezel
    สำคัญ

    ฝา E3.S ถูกออกแบบมาเพื่อรักษาความสมบูรณ์ของ EMI ในเซิร์ฟเวอร์ รุ่นเซิร์ฟเวอร์ที่มีไดรฟ์ E3.S ทั้งหมดควรใช้งานโดยมีฝา E3.S ติดตั้งไว้ทั้งหมด

หลังจากดำเนินการเสร็จ

หากมีการกำหนดค่าเซิร์ฟเวอร์สำหรับการทำงานของ RAID ผ่านอะแดปเตอร์ ThinkSystem RAID คุณอาจต้องกำหนดค่าดิสก์อาร์เรย์ของคุณใหม่หลังจากติดตั้งไดรฟ์ โปรดดูเอกสารที่มาพร้อมกับอะแดปเตอร์ ThinkSystem RAID สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการทำงานของ RAID และคำแนะนำฉบับสมบูรณ์สำหรับการใช้งานอะแดปเตอร์ ThinkSystem RAID
