Installazione di un'unità hot-swap E3.S

Seguire le istruzioni riportate in questa sezione per installare un'unità hot-swap E3.S.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Mettere a contatto l'involucro antistatico contenente l'unità con qualsiasi superficie metallica non verniciata della soluzione, quindi rimuovere l'unità dall'involucro e posizionarla su una superficie antistatica.

  • Accertarsi di salvare i dati sull'unità, specialmente se appartengono a un array RAID, prima di rimuoverla dal server.

  • Per evitare danni ai connettori dell'unità, verificare che il coperchio superiore del server si trovi al suo posto e che sia completamente chiuso durante le operazioni di installazione o rimozione di un'unità.

  • Per garantire un adeguato raffreddamento del sistema, evitare di utilizzare il server per più di due minuti senza un'unità o un elemento di riempimento del vano dell'unità installato in ciascun vano.

  • Prima di apportare modifiche alle unità, ai controller delle unità (compresi i controller integrati sulla scheda di sistema), ai backplane delle unità o ai cavi delle unità, effettuare un backup di tutti i dati importanti memorizzati sulle unità.

  • Prima di rimuovere un qualsiasi componente di un array RAID (ad esempio, unità, scheda RAID), effettuare un backup di tutte le informazioni sulla configurazione RAID.

Le seguenti note descrivono i tipi di unità supportati dal server e altre informazioni da considerare durante l'installazione di un'unità. Per un elenco delle unità supportate, vedere Sito Web Lenovo ServerProven.
  • Individuare la documentazione fornita con l'unità e attenersi alle relative istruzioni, oltre a quelle fornite in questo capitolo.
  • L'integrità da interferenze elettromagnetiche (EMI) e il raffreddamento della soluzione vengono protetti coprendo o occupando tutti i vani e gli slot PCI e PCIe. Quando si installa una unità, un adattatore PCI o PCIe, mettere da parte lo schermo EMC e l'elemento di riempimento dal comparto o dal pannello di copertura dell'adattatore PCI o PCIe nel caso in cui il dispositivo venga successivamente rimosso.
  • Per un elenco completo dei dispositivi opzionali supportati per il server, vedere Sito Web Lenovo ServerProven.
  • I vani dell'unità sono numerati per indicare l'ordine di installazione (a partire dal numero "0"). Per la numerazione dei vani delle unità, vedere Vista anteriore.
Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. Se è installata la mascherina E3.S, rimuoverla.
    1. Premere il pulsante sulla mascherina E3.S per sganciare il coperchio.
    2. Rimuovere la mascherina E3.S del server.

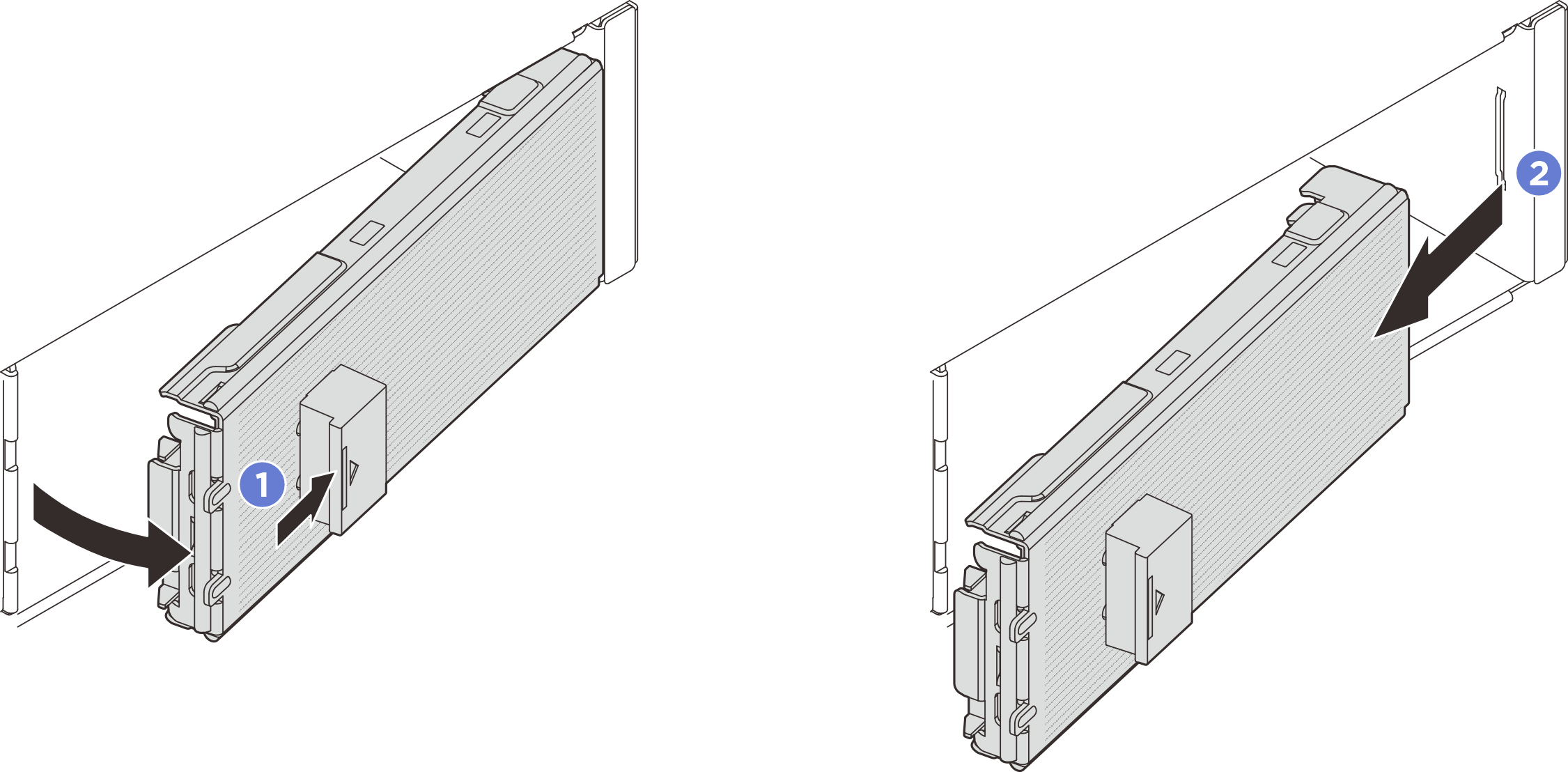

    Figura 1. Rimozione della mascherina E3.S
    Removing the E3.S bezel
  2. Se nel vano è installato un elemento di riempimento del vano, rimuoverlo. Tirare la leva di rilascio sull'elemento di riempimento ed estrarlo dal server.
    1. Premere le linguette di rilascio sull'elemento di riempimento.
    2. Estrarre l'elemento di riempimento dal vano.

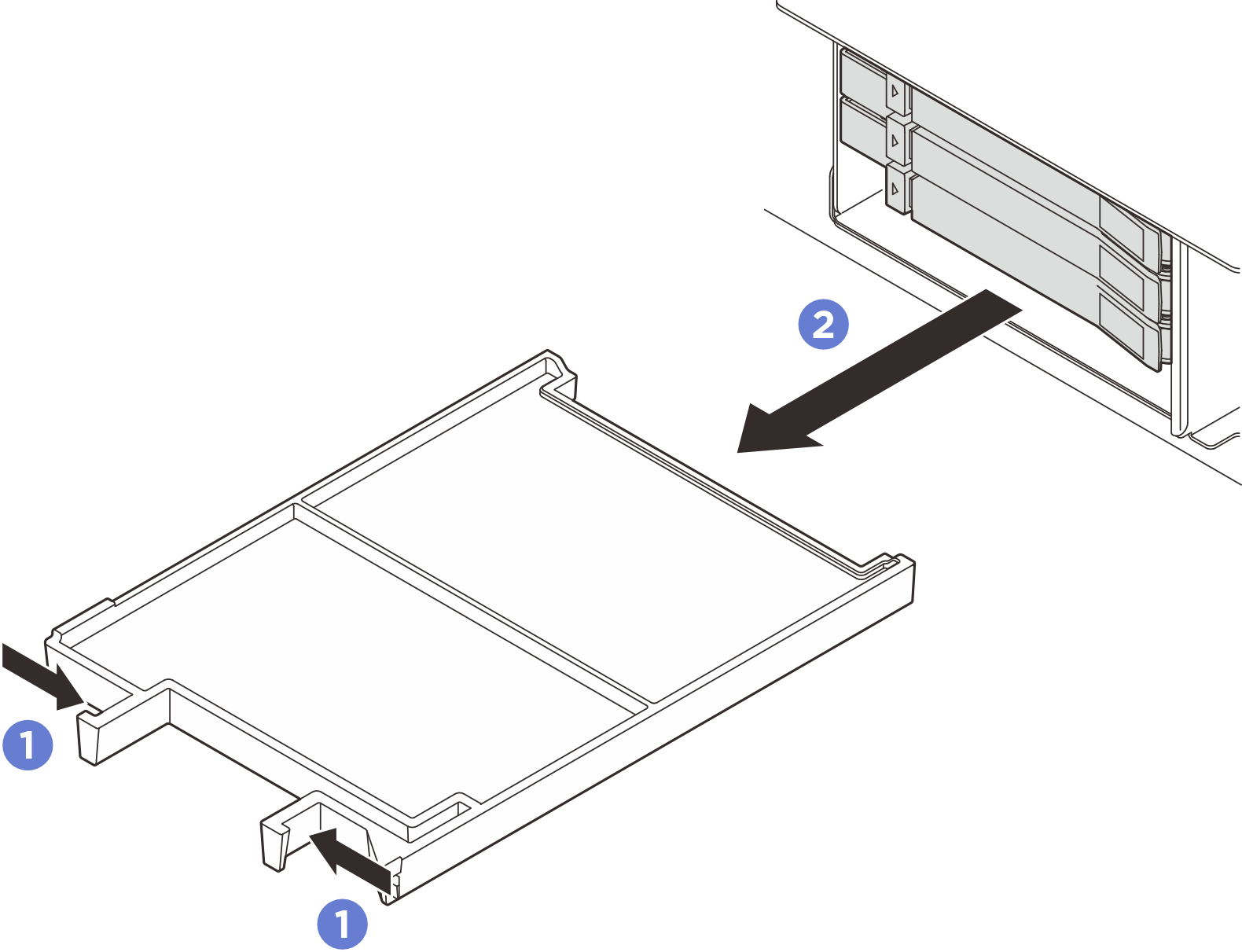

    Figura 2. Rimozione di un elemento di riempimento del vano

  3. Installare l'unità hot-swap E3.S.
    1. Assicurarsi che la maniglia dell'unità sia in posizione di apertura. Quindi allineare l'unità alle guide di scorrimento del vano e spingere con delicatezza l'unità nel vano finché non si blocca.
    2. Ruotare la maniglia dell'unità nella posizione di chiusura completa, finché il fermo della maniglia non scatta in posizione.

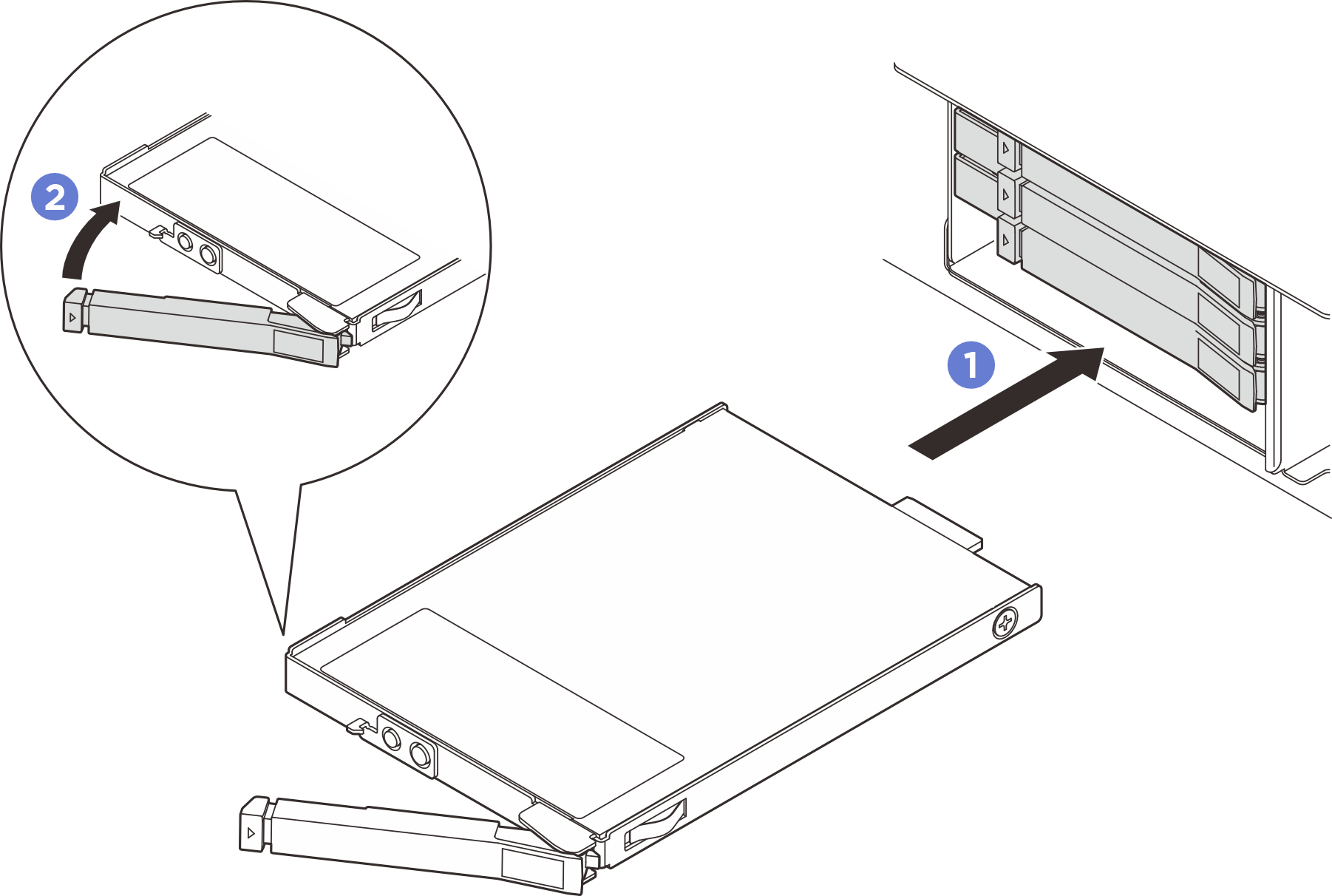

    Figura 3. Installazione di un'unità hot-swap E3.S
    Installing an E3.S hot-swap drive
  4. Se è necessario installare unità aggiuntive, effettuare ora questa operazione; se uno dei vani rimane vuoto, inserirvi un elemento di riempimento.
    • Per installare un elemento di riempimento del vano, inserirlo nel vano vuoto finché non è posizionato correttamente.

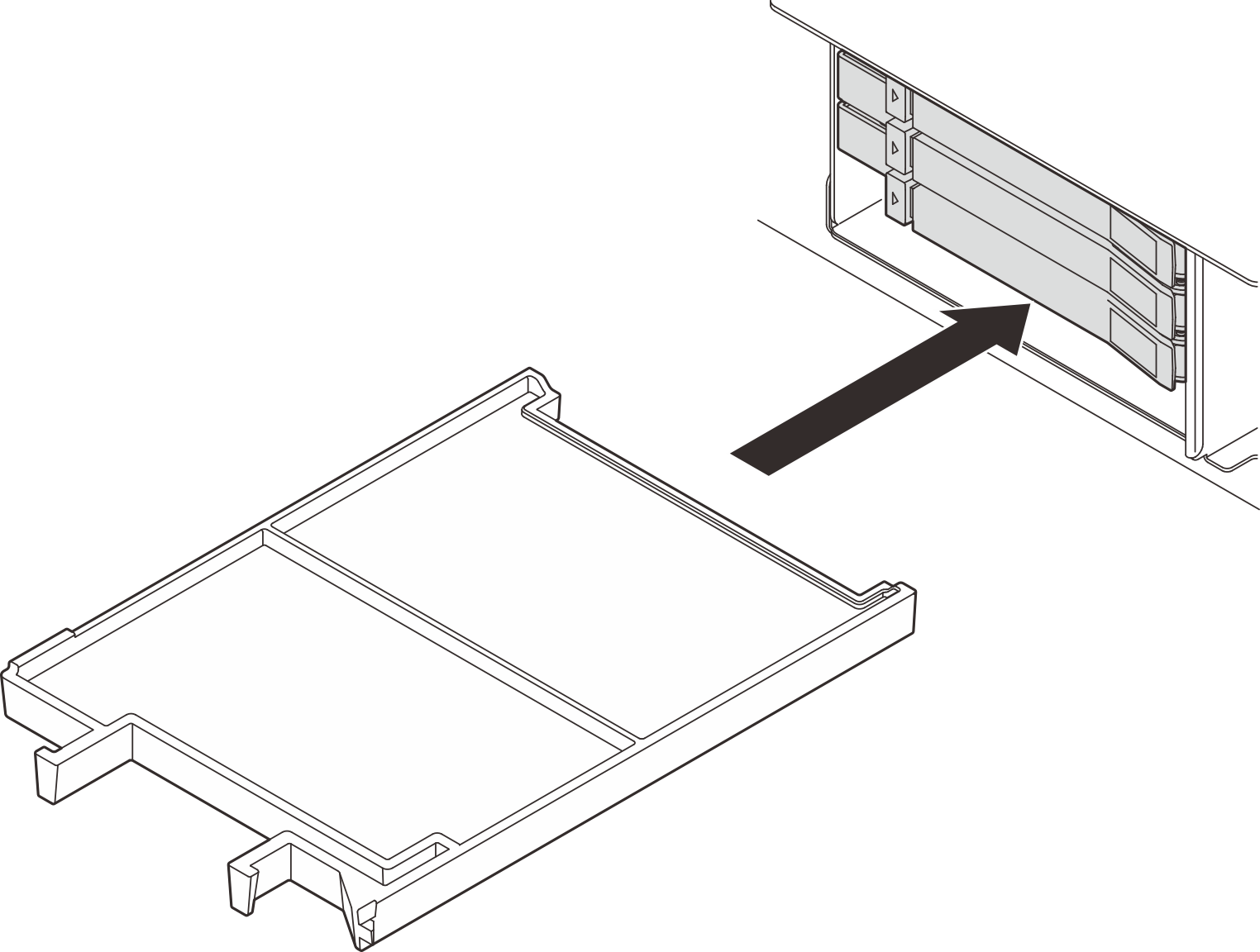

      Figura 4. Installazione di un elemento di riempimento del vano

  5. Verificare i LED dell'unità per controllare che l'unità disco fisso funzioni correttamente.
    • Se il LED di stato giallo dell'unità è acceso con luce continua, l'unità è malfunzionante e deve essere sostituita.

    • Se il LED di attività verde dell'unità lampeggia, l'unità funziona correttamente.

  6. A seconda della configurazione, se necessario, rimuovere la piastra interna della mascherina E3.S.
    Nota
    • Quando lo spazio da coprire è dotato di telaio 1T E3.S installato, la piastra interna della mascherina E3.S deve essere rimossa.
    • Per un corretto raffreddamento e flusso d'aria, quando lo spazio da coprire è privo di telaio 1T E3.S installato, è richiesta la piastra interna della mascherina E3.S
    1. Premere le linguette per sganciare la piastra interna.
    2. Ruotare la piastra interna allontanandola dalla mascherina E3.S per rimuoverla.

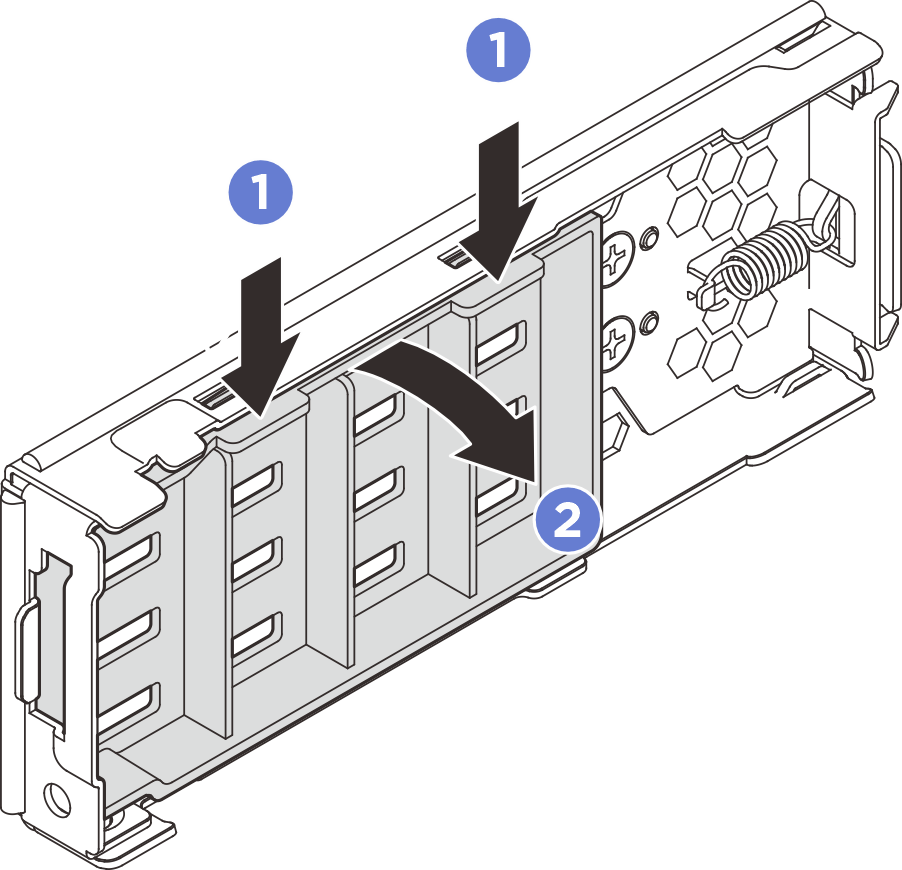

    Figura 5. Rimozione della piastra interna
    Removing the inner plate
  7. Reinstallare la mascherina E3.S sul server.
    1. Inserire la mascherina E3.S nello slot.
    2. Ruotare la mascherina E3.S verso il server finché non scatta in posizione.
    Figura 6. Installazione della mascherina E3.S
    Installing the E3.S bezel
    Importante

    La mascherina E3.S è progettata per garantire la corretta integrità EMI del server. I modelli di server con unità E3.S devono sempre funzionare con tutte le mascherine E3.S installate.

Dopo aver terminato

Se il server è configurato per le operazioni RAID tramite un adattatore RAID ThinkSystem, potrebbe essere necessario riconfigurare gli array di dischi dopo aver installato le unità. Consultare la documentazione dell'adattatore RAID ThinkSystem per ulteriori informazioni sulle operazioni RAID e per istruzioni complete sull'utilizzo dell'adattatore RAID ThinkSystem.
