Retrait d'un dissipateur thermique CX-7

Suivez les instructions de cette section pour retirer un dissipateur thermique CX-7. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Avertissement

• Lisez Conseils d'installation et Liste de contrôle d'inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
• Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Retrait du serveur de l’armoire.
• Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans les emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant un bracelet antistatique ou un autre système de mise à la terre.

Remarque

Assurez-vous de disposer des outils requis répertoriés ci-dessous afin de pouvoir remplacer correctement le composant :

• Tournevis à tête T15 Torx
• Tampon de nettoyage à l’alcool
• SR675 V3 Kit de tampons de mastic pour dissipateur thermique CX-7

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez le carter supérieur. Voir Retrait du carter supérieur.
   2. Débranchez les câbles connectés au Panneau de support CX-7 et à l'Carte mezz CX-7.
      Remarque

      Il y a un loquet sur le câble d'alimentation connecté au connecteur d'alimentation 2 sur le Panneau de support CX-7. Appuyez légèrement et maintenez le loquet du câble ; ensuite, débranchez le câble d'alimentation du Panneau de support CX-7.

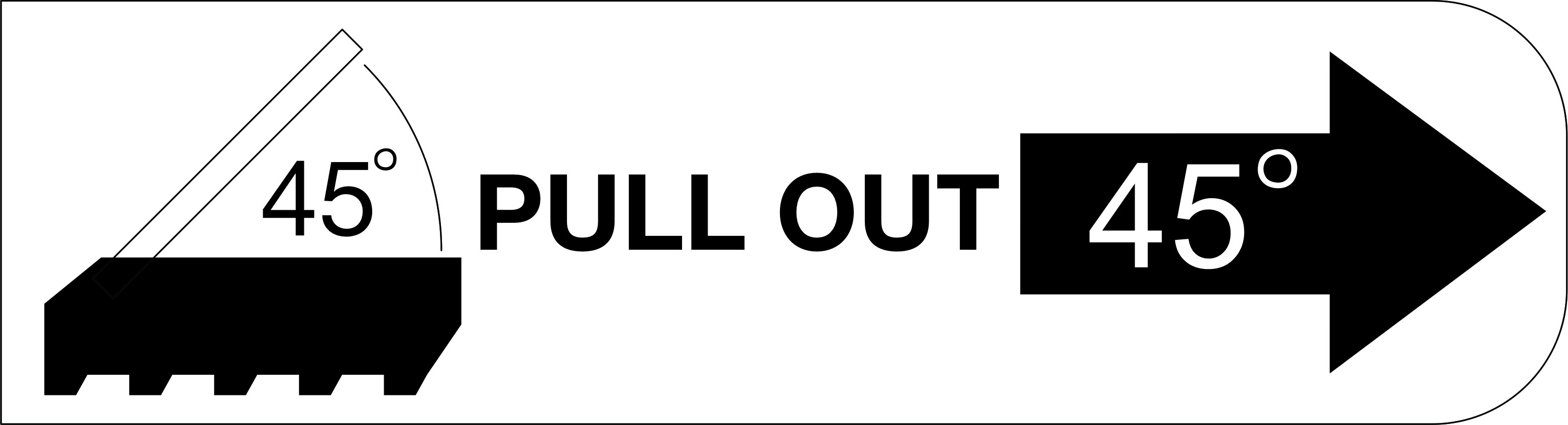

      Figure 1. Déconnexion du câble d'alimentation


   3. Retirez le Assemblage du CX-7. Voir Retrait de l'assemblage CX-7.
2. Retirez le Dissipateur thermique CX-7.
   1. Dévissez les quatre vis Torx T15 sur le Dissipateur thermique CX-7 dans l'ordre de retrait indiqué sur l'étiquette du Dissipateur thermique CX-7.
      Remarque

      Desserrez ou serrez les vis avec un tournevis dynamométrique réglé au couple approprié. Pour référence, le couple requis pour desserrer ou serrer complètement les vis est de 0,5±0,1 newton-mètres, 4,5±0,5 pouces-livres.
   2. Soulevez délicatement le Dissipateur thermique CX-7 de la Carte mezz CX-7.
      Figure 2. Retrait du Dissipateur thermique CX-7


3. Avec des tampons de nettoyage imbibés d'alcool, nettoyez tous les tampons de mastic des composants suivants :
   • Au bas du Dissipateur thermique CX-7
   • Circuits ASIC sur le dessus de la Carte mezz CX-7
     Remarque

     En fonction de la quantité de Dissipateur thermique CX-7 à retirer, effectuez l'une des opérations suivantes :

     • Un Dissipateur thermique CX-7 : deux circuits ASIC à gauche ou à droite
     • Deux Dissipateurs thermiques CX-7 : quatre circuits ASIC

   Figure 3. Nettoyage des tampons de mastic du Dissipateur thermique CX-7

   Figure 4. Nettoyage des tampons de mastic des circuits ASIC
