Lösehebel am PCIe-Switch-Shuttle installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Lösehebel am PCIe-Switch-Shuttle zu installieren.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Vorgehensweise

Installieren Sie die Lösehebel am PCIe-Switch-Shuttle.
1. Ziehen Sie die Schraube fest, um den Lösehebel am PCIe-Switch-Shuttle zu sichern.
2. Wiederholen Sie den Vorgang, um den zweiten Lösehebel zu installieren.

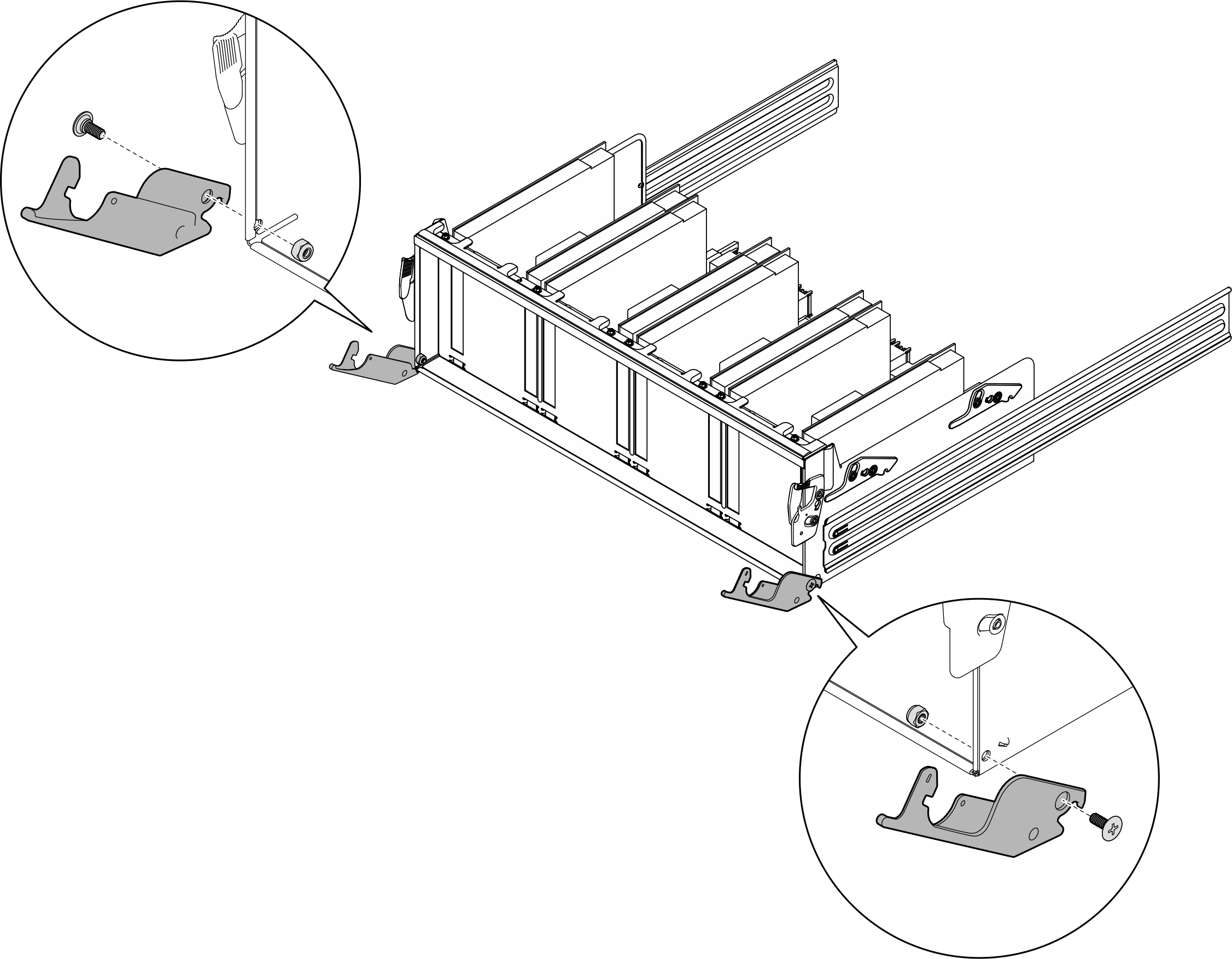

Abbildung 1. Installation der Lösehebel
Schieben Sie das PCIe-Switch-Shuttle vollständig in das System-Shuttle.
1. Drücken Sie die beiden vorderen Verriegelungshebel auf beiden Seiten des PCIe-Switch-Shuttles.
2. Schieben Sie das PCIe-Switch-Shuttle vollständig in das System-Shuttle.
3. Drehen Sie die zwei Lösehebel, bis sie einrasten.
  Abbildung 2. Installation des PCIe-Switch-Shuttles

Nach dieser Aufgabe

Schließen Sie den Austausch von Komponenten ab, (Siehe Austausch von Komponenten abschließen.)
