Instalación de las palancas de liberación de la lanzadera del conmutador PCIe
Siga las instrucciones que aparecen en esta sección para instalar las palancas de liberación de la lanzadera del conmutador PCIe.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Procedimiento
- Instale las palancas de liberación de la lanzadera del conmutador PCIe.
- Apriete el tornillo para fijar la palanca de liberación a la lanzadera del conmutador PCIe.
- Repita el proceso para instalar la otra palanca de liberación.

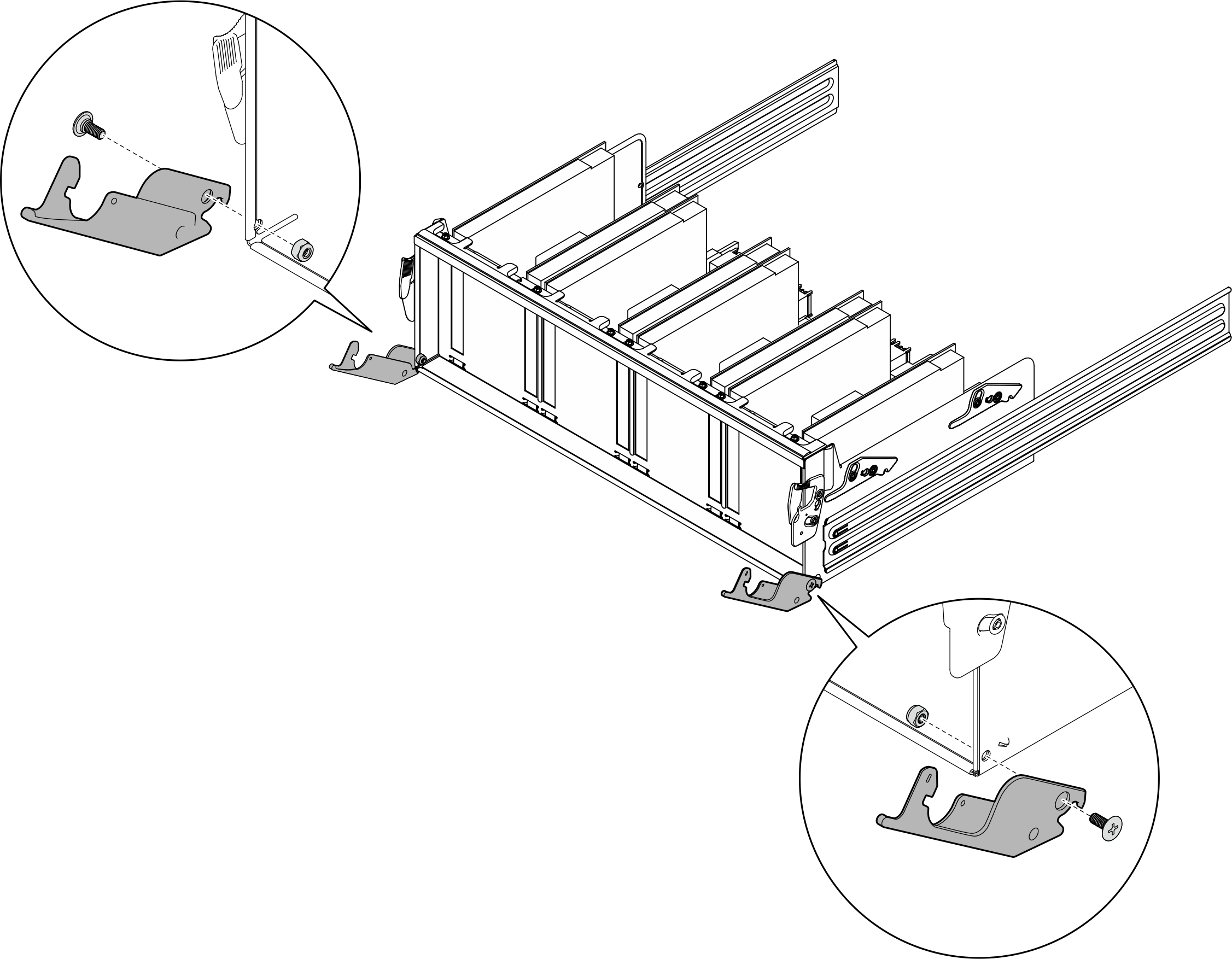

Figura 1. Instalación de la palanca de liberación
- Empuje la lanzadera del conmutador PCIe completamente hacia dentro de la lanzadera del sistema.
Presione los dos pestillos de bloqueo frontales en ambos lados de la lanzadera del conmutador PCIe.
Empuje la lanzadera del conmutador PCIe completamente hacia dentro de la lanzadera del sistema.
Gire las dos palancas de liberación hasta que se bloqueen en su lugar.Figura 2. Instalación de la lanzadera del conmutador PCIe
Después de finalizar
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
