Stromversorgungsplatine entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Stromversorgungsplatine zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.
  • Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Ziehen Sie den System-Shuttle aus dem Gehäuse und setzen Sie ihn auf die Hebebühne. Siehe System-Shuttle entfernen.
    2. Entfernen Sie den PSU-Interposer. (siehe PSU-Interposer entfernen).
  2. Ziehen Sie alle Kabel von der Stromversorgungsplatine ab.
  3. Entfernen Sie die zwei Kabelhalterungen von der Stromversorgungsplatine.
    1. Lösen Sie die zwei Schrauben, um die Kabelhalterung aus der Stromversorgungsplatine zu heben.
    2. Wiederholen Sie diese Schritte zum Entfernen des anderen Kabelhalters.

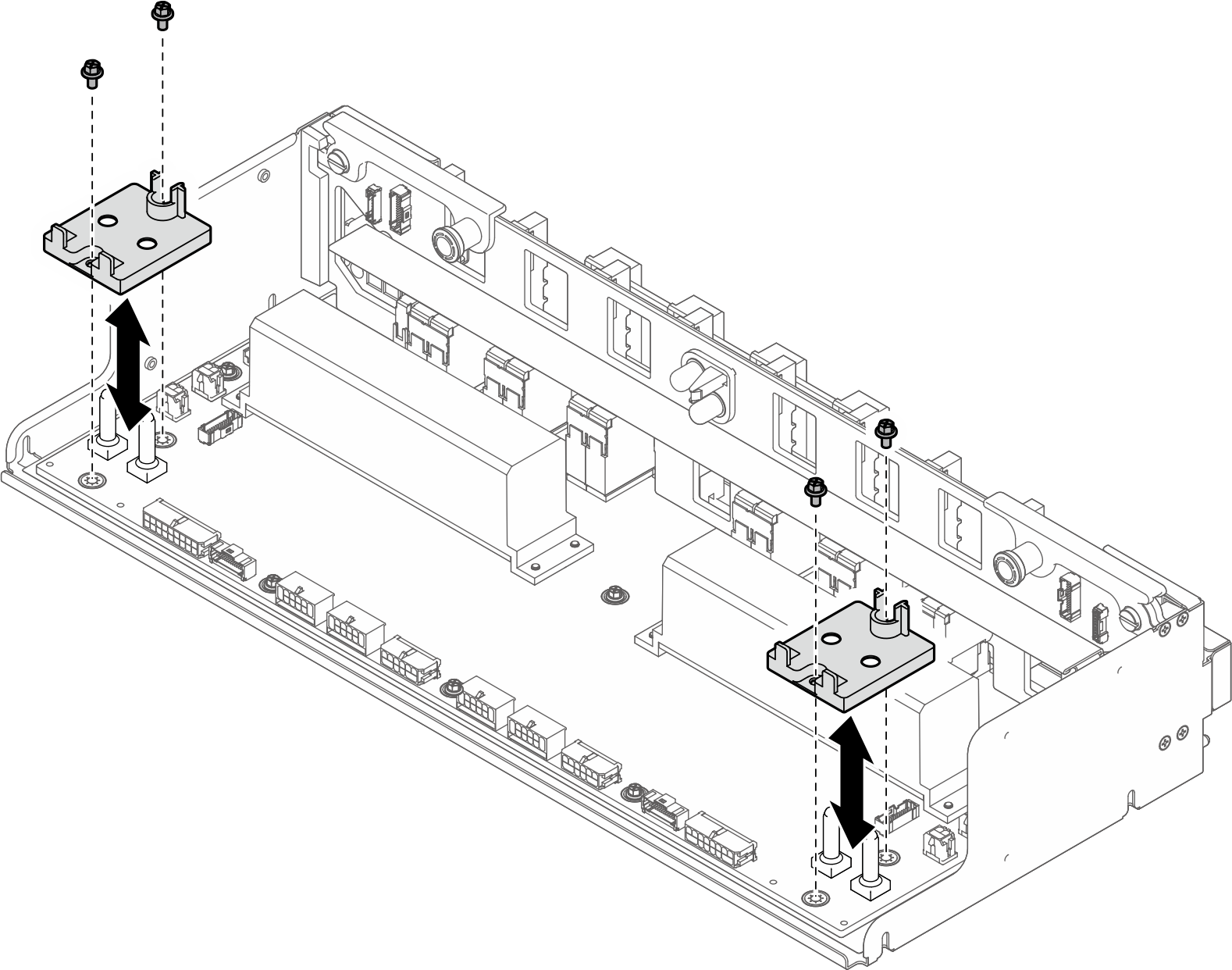

      Abbildung 1. Kabelhalterklemme entfernen
      Cable retainer removal
  4. Lösen Sie die zehn Schrauben, um die Stromversorgungsplatine vom Einbaurahmen zu entfernen.

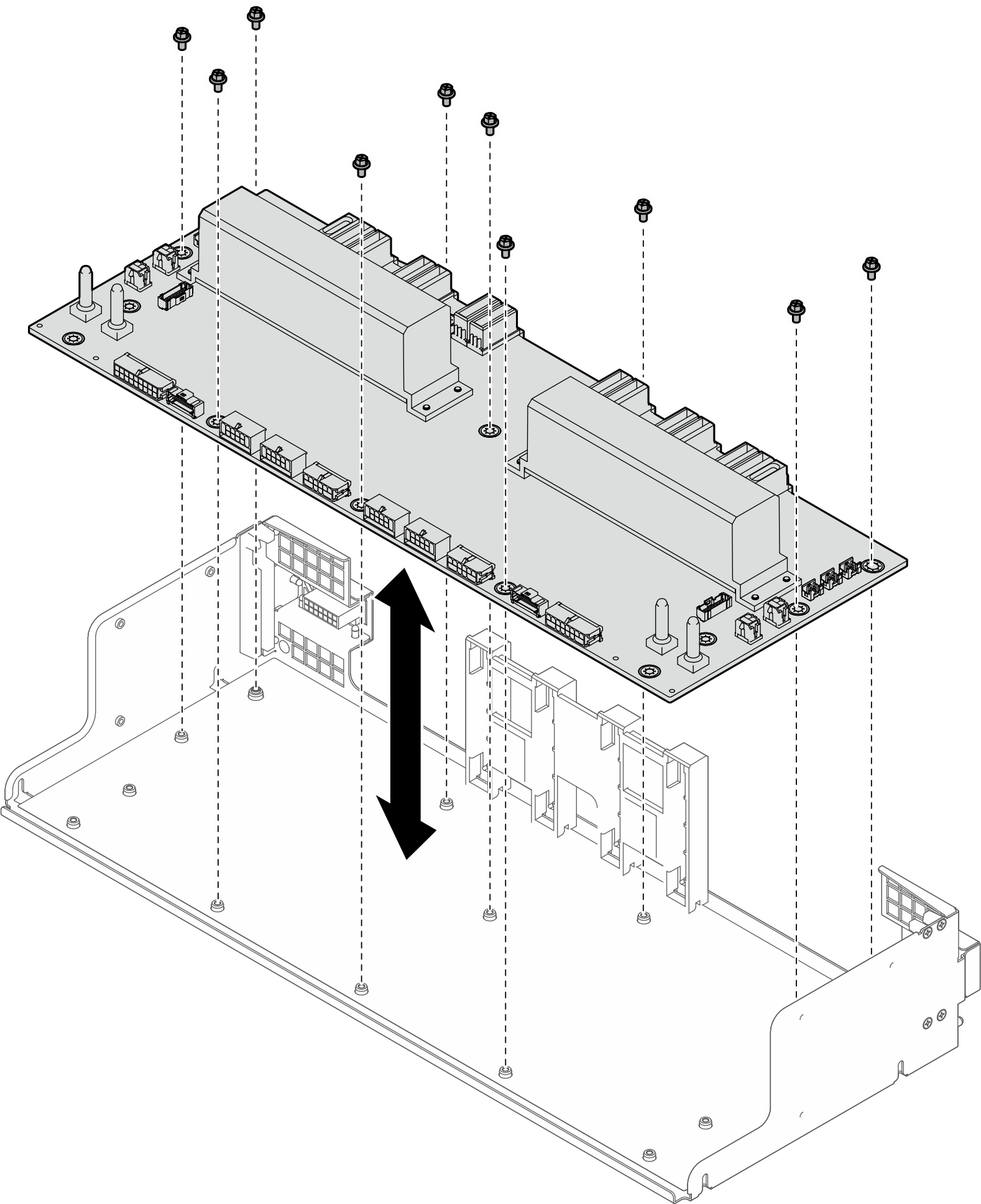

    Abbildung 2. Entfernen der Stromversorgungsplatine
    Power distribution board removal

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
