卸下電源配送板

請依照本節中的指示卸下電源配送板。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。
  • 執行此程序時，現場需要兩個人和一台最大可承重 400 磅（181 公斤）的起重設備。如果您還沒有可用的起重設備，Lenovo 提供了 Genie Lift GL-8 material lift，可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時，請確保包含腳踏釋放煞車和負荷平台。

程序

  1. 為此作業做好準備。
    1. 將系統滑動箱從機箱中拉出，然後放在升降平臺上。請參閱卸下系統滑動箱。
    2. 卸下 PSU 轉插卡。請參閱卸下 PSU 轉插卡。
  2. 拔掉電源配送板的所有纜線。

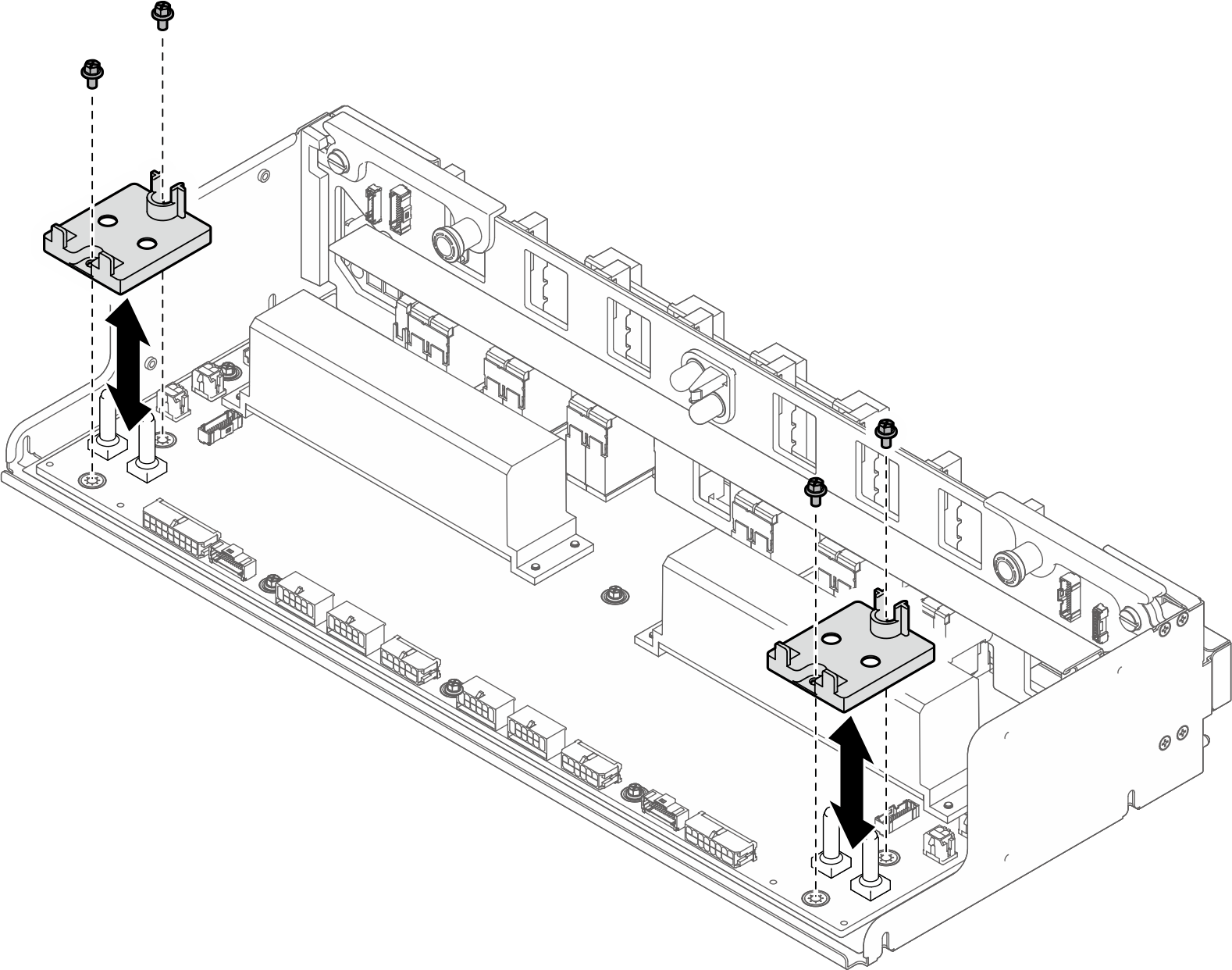

  3. 從電源配送板卸下兩個纜線固定器。
    1. 鬆開兩個螺絲，將纜線固定器從電源配送板中取出。
    2. 重複上述步驟以卸下另一個纜線固定器。
      圖 1. 卸下纜線固定器
      Cable retainer removal

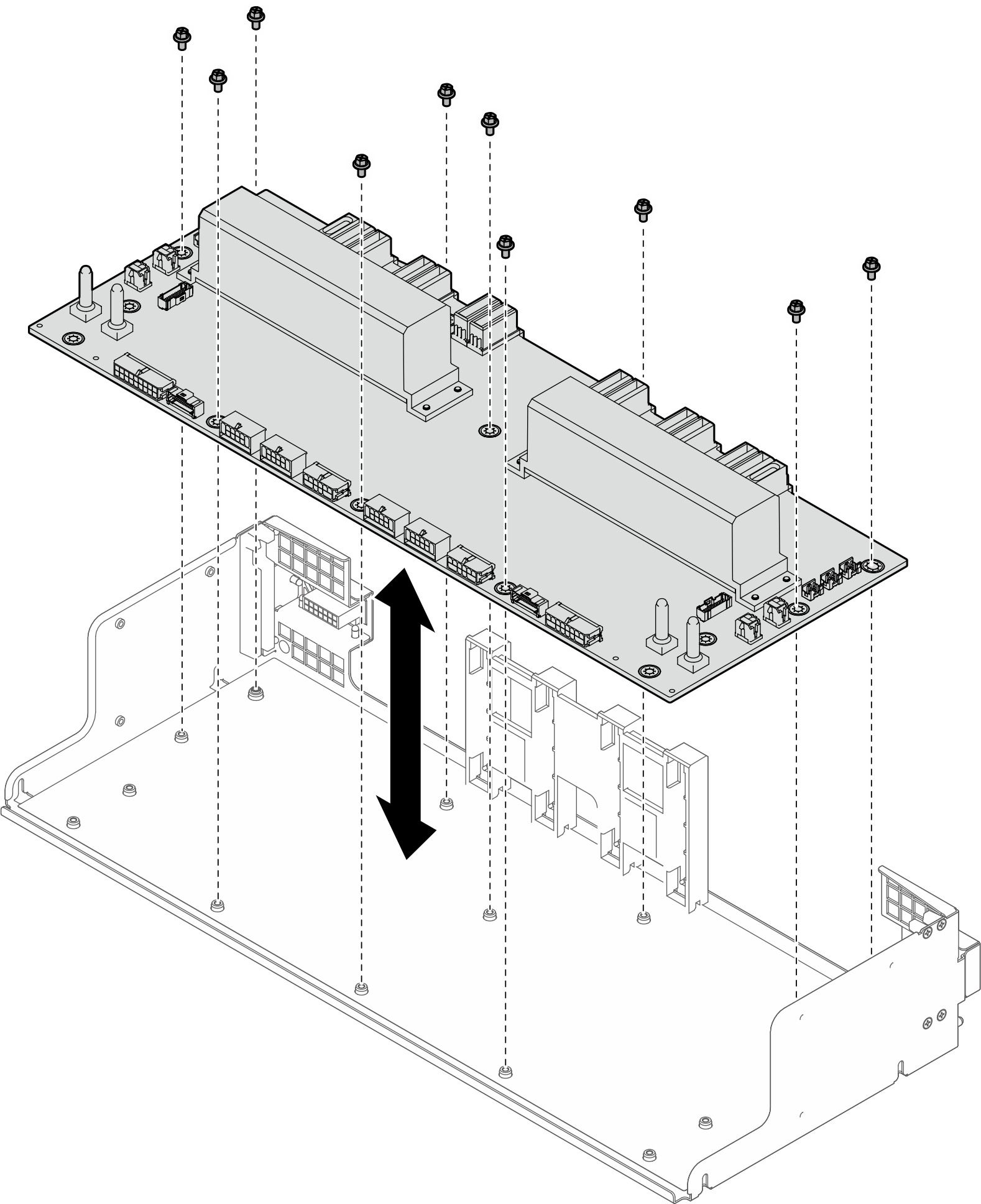

  4. 鬆開十個螺絲，將電源配送板從托盤上移除。
    圖 2. 卸下電源配送板
    Power distribution board removal

在您完成之後

如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
