卸下系統滑動箱

請依照本節中的指示卸下系統滑動箱。此程序必須由經過培訓的維修技術人員執行。

關於此作業

S037

注意

這個組件或裝置的重量超過 55 公斤（121.2 磅）。這需要經過特別訓練的人員、起重裝置，或兩者兼備，才能安全地抬起此零件或裝置。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。
• 執行此程序時，現場需要兩個人和一台最大可承重 400 磅（181 公斤）的起重設備。如果您還沒有可用的起重設備，Lenovo 提供了 Genie Lift GL-8 material lift，可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時，請確保包含腳踏釋放煞車和負荷平台。

程序

1. 將系統滑動箱拉到停止位置。
   1. 按下兩個藍色鬆開閂鎖。
   2. 旋轉兩個釋放桿，直到它們垂直於滑動箱。
   3. 請將滑動箱向前拉動，直到其停止。
   圖 1. 將系統滑動箱拉到停止位置

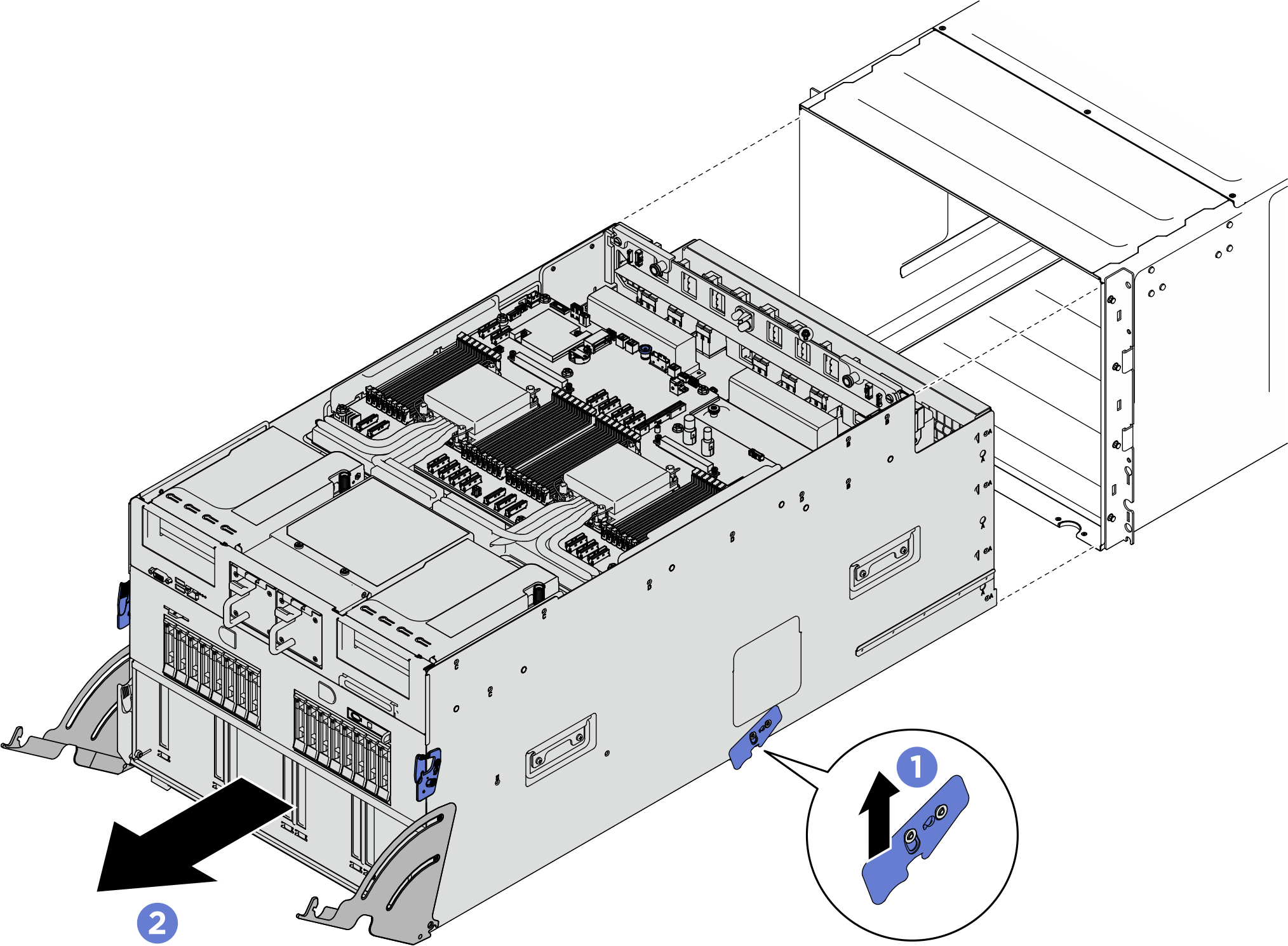

2. 從機箱取出系統滑動箱。
   1. 提起滑動箱兩側的兩個鎖閂。
   2. 從機箱取出滑動箱。
   小心

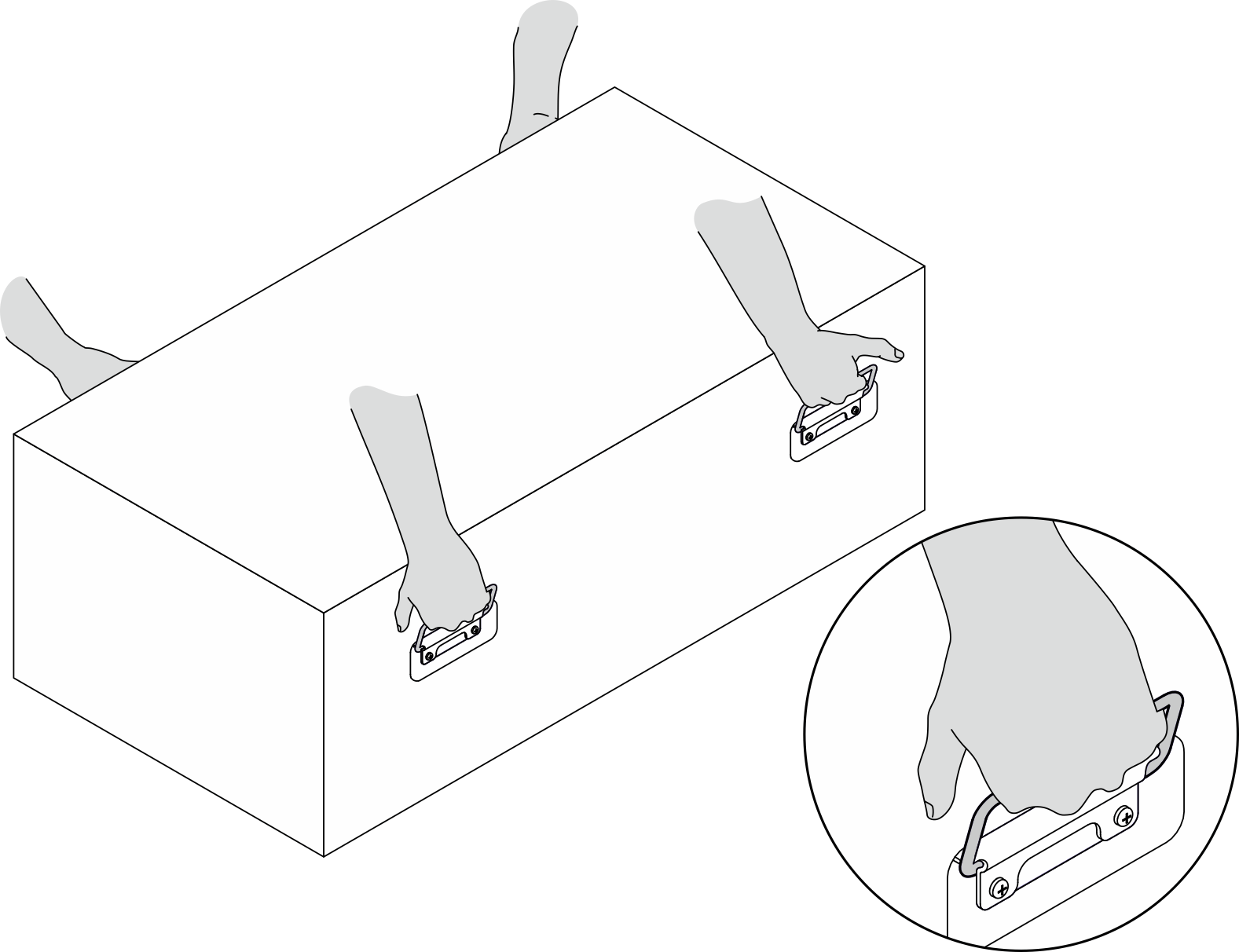

   確保由兩個人握住系統滑動箱兩側的四個把手抬起滑動箱。然後，將滑動箱滑動到起重裝置上，以移動滑動箱。



   重要

   拉出系統滑動箱後，將兩個釋放桿推回，直到它們鎖定到位，以免損壞。

   圖 2. 卸下系統滑動箱
