システム・シャトルの取り外し

システム・シャトルを取り外すには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

S037

注意

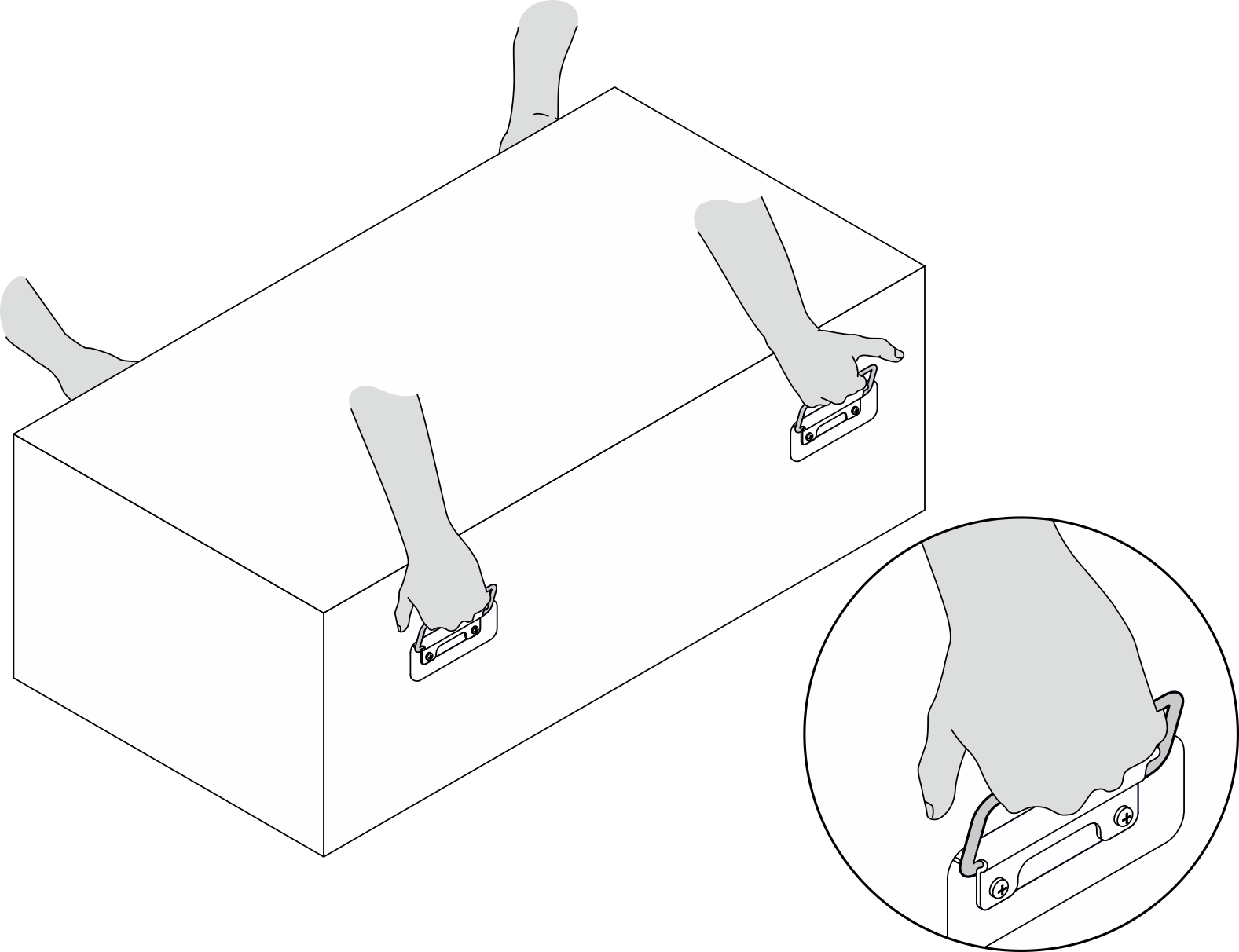

この部品または装置の重量は 55 kg (121.2 ポンド) 以上です。この部品または装置を安全に持ち上げるには、特別に訓練を受けた人員またはリフト装置 (あるいはその両方) が必要です。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
• この手順は 2 人で実行する必要があります。また、最大 400 ポンド (181kg) を支えることができるリフト・デバイス 1 台が必要です。リフト・デバイスがまだ手元にない場合、Lenovo では Data Center Solution Configurator で購入していただける Genie Lift GL-8 material lift をご用意しています。Genie Lift GL-8 material lift を注文される際は、フットリリース・ブレーキとロード・プラットフォームが含まれていることを確認してください。

手順

1. システム・シャトルを停止位置まで引きます。
   1. 青色の 2 つのリリース・ラッチを押します。
   2. シャトルに対して垂直になるまで 2 つのリリース・レバーを回転させます。
   3. シャトルが止まるまで前方に引きます。

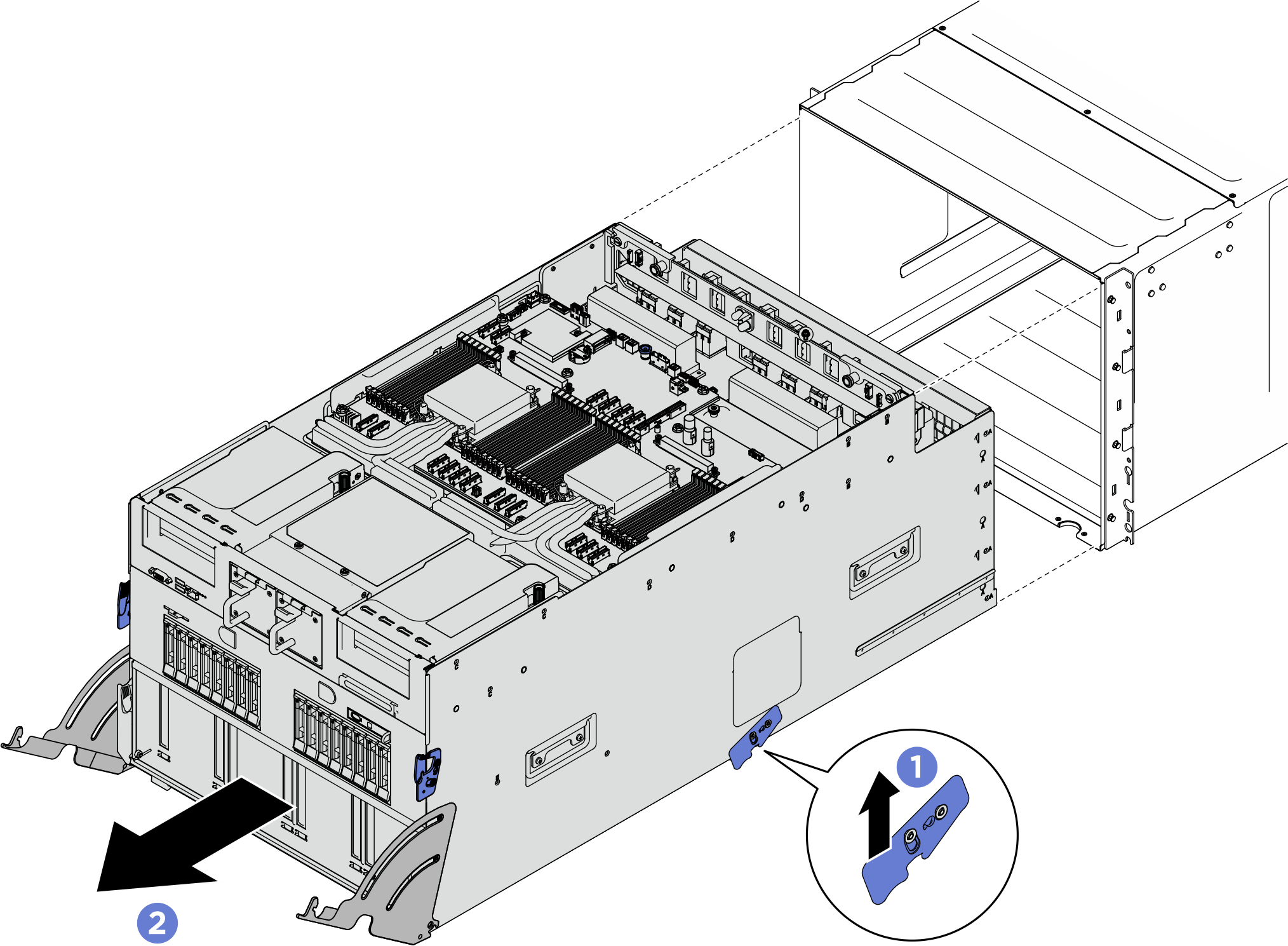

   図 1. システム・シャトルを停止位置まで引く


2. システム・シャトルをシャーシから取り外します。
   1. シャトルの両側にある 2 つのロック・ラッチを持ち上げます。
   2. シャトルをシャーシから取り外します。
   重要

   システム・シャトルの両側にある 4 つのハンドルを持って、必ず 2 人でシャトルを持ち上げてください。次に、シャトルをリフト・デバイスでスライドさせてシャトルを動かします。



   重要

   損傷を避けるために、システム・シャトルを引き出した後、2 つのリリース・レバーを所定の位置にロックされるまで押し戻します。

   図 2. システム・シャトルの取り外し
