Remover o suporte do sistema

Siga as instruções nesta seção para remover o suporte do sistema. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

S037

CUIDADO

O peso desta peça ou unidade é superior a 55 kg (121,2 lb). É necessário trabalhar com uma pessoas especialmente treinada, um dispositivo de elevação ou ambos para levantar com segurança esta peça ou unidade.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
• Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.

Procedimento

1. Empurre o suporte do sistema para a posição de parada.
   1. Pressione as duas travas de liberação azuis.
   2. Gire as duas alavancas de liberação até que sejam perpendiculares ao suporte.
   3. Puxe o suporte para frente até que pare.
   Figura 1. Puxando o suporte do sistema para a posição de parada


2. Remova o suporte do sistema para fora do chassi.
   1. Levante as duas travas de bloqueio nos dois lados do suporte.
   2. Remova o suporte do sistema para fora do chassi.
   Atenção

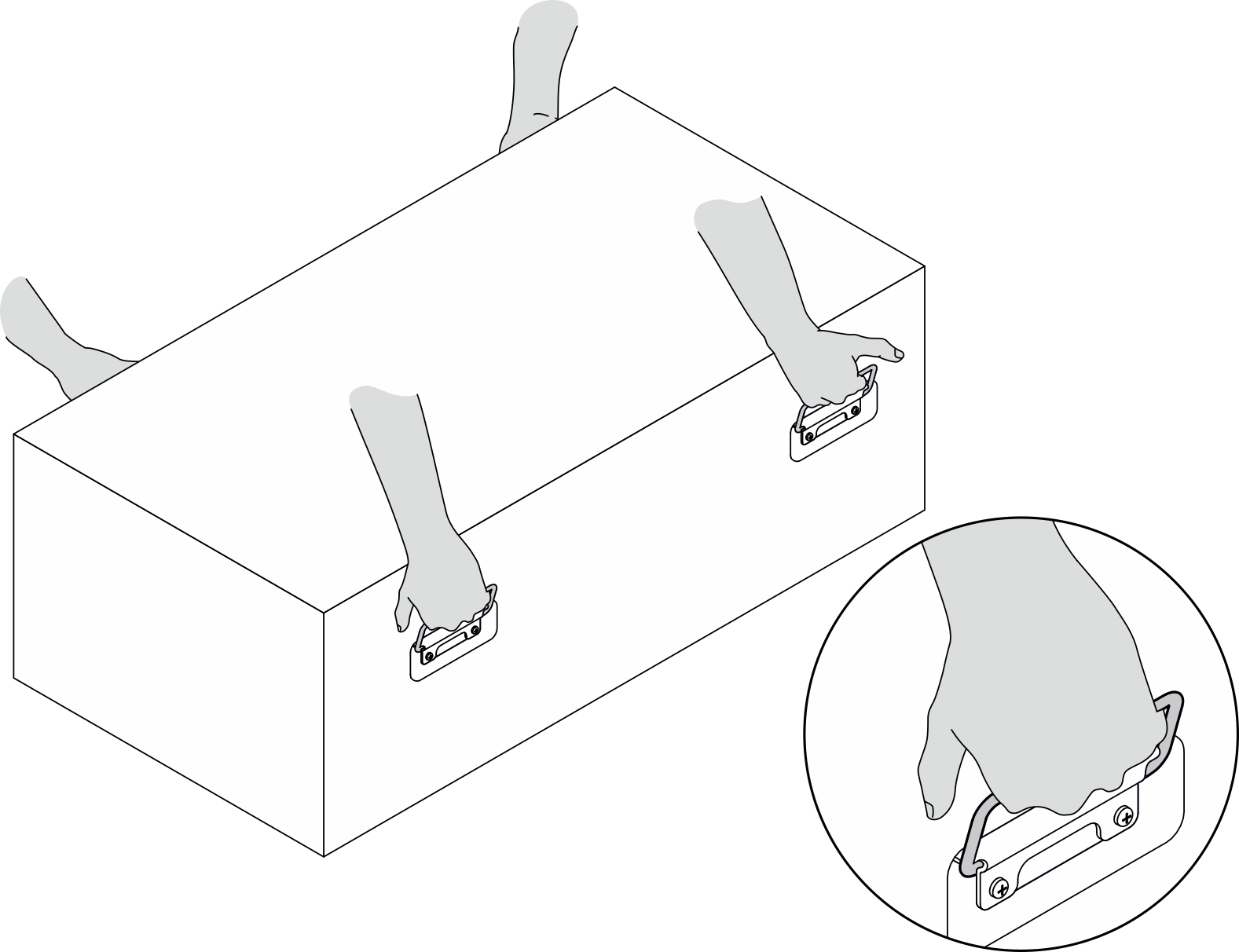

   Duas pessoas devem erguer o suporte segurando as quatro alças nos dois lados do suporte do sistema. Em seguida, deslize o suporte em um dispositivo de elevação para mover o suporte.



   Importante

   Empurre as duas alavancas de liberação para trás até que elas travem no lugar depois de remover o suporte do sistema para evitar danos.

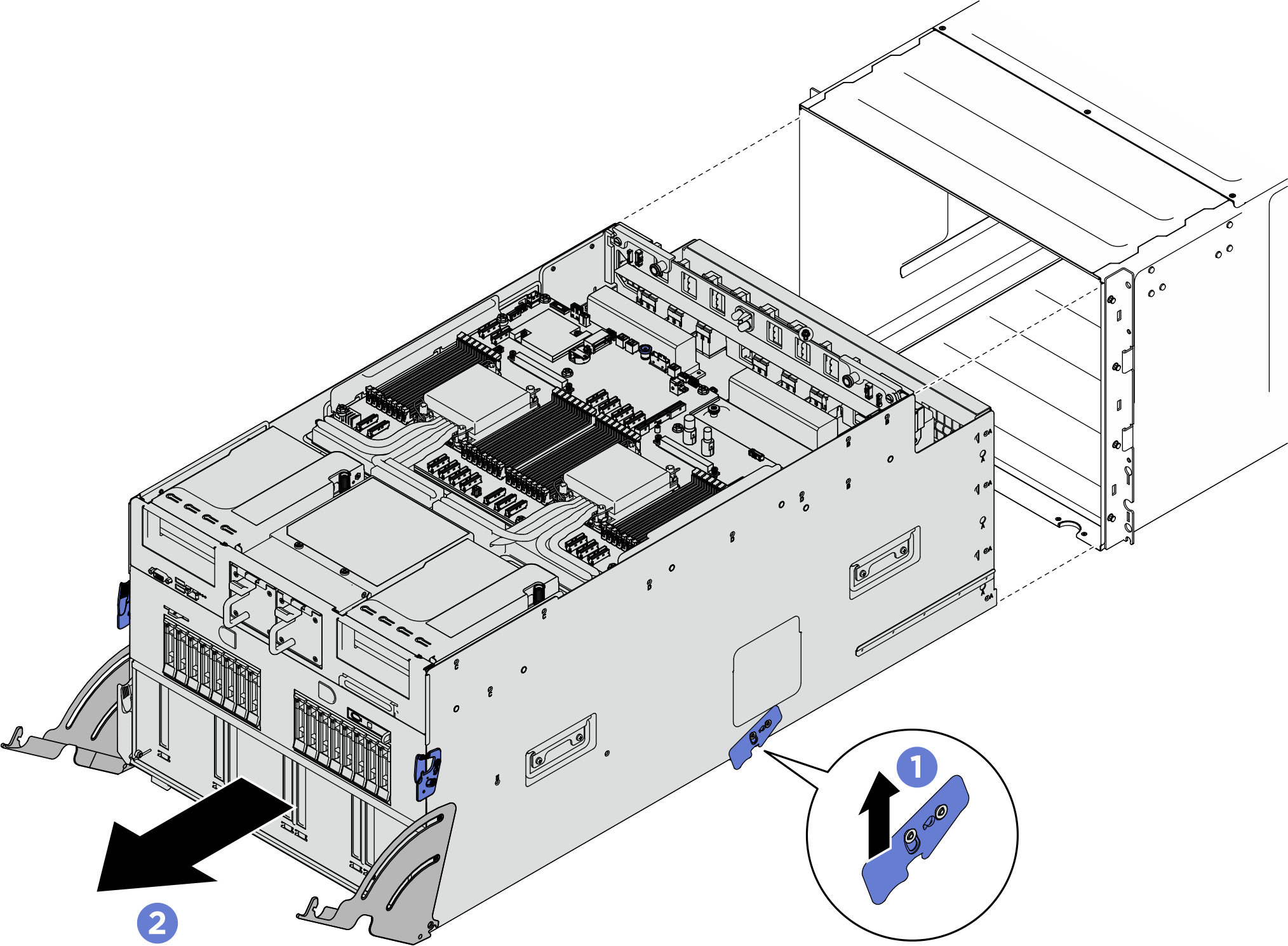

   Figura 2. Remoção do suporte do sistema
