시스템 셔틀 제거

이 섹션의 지침에 따라 시스템 셔틀을 제거하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

이 작업 정보

S037

경고

이 부품 또는 장치의 중량은 55kg(121.2lb) 이상입니다. 이 부품 또는 장치를 안전하게 들어올리려면 숙련자, 리프팅 장치 또는 두 가지가 모두 필요합니다.

주의

• 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.
• 현장에 최대 181kg(400lbs)을 지탱할 수 있는 리프팅 장치 1대와 작업자 2명이 있어야 이 절차를 수행할 수 있습니다. 아직 사용할 수 있는 리프팅 장치가 준비되지 않은 경우 Lenovo에서 Genie Lift GL-8 material lift를 제공하며, Data Center Solution Configurator에서 구입 가능합니다. Genie Lift GL-8 material lift를 주문할 때 풋 릴리스 브레이크와 로드 플랫폼이 포함되어 있는지 확인하십시오.

절차

1. 시스템 셔틀을 정지 위치로 당기십시오.
   1. 파란색 해제 래치 2개를 누릅니다.
   2. 셔틀에 수직이 될 때까지 두 개의 해제 레버를 돌리십시오.
   3. 셔틀이 멈출 때까지 앞으로 당깁니다.

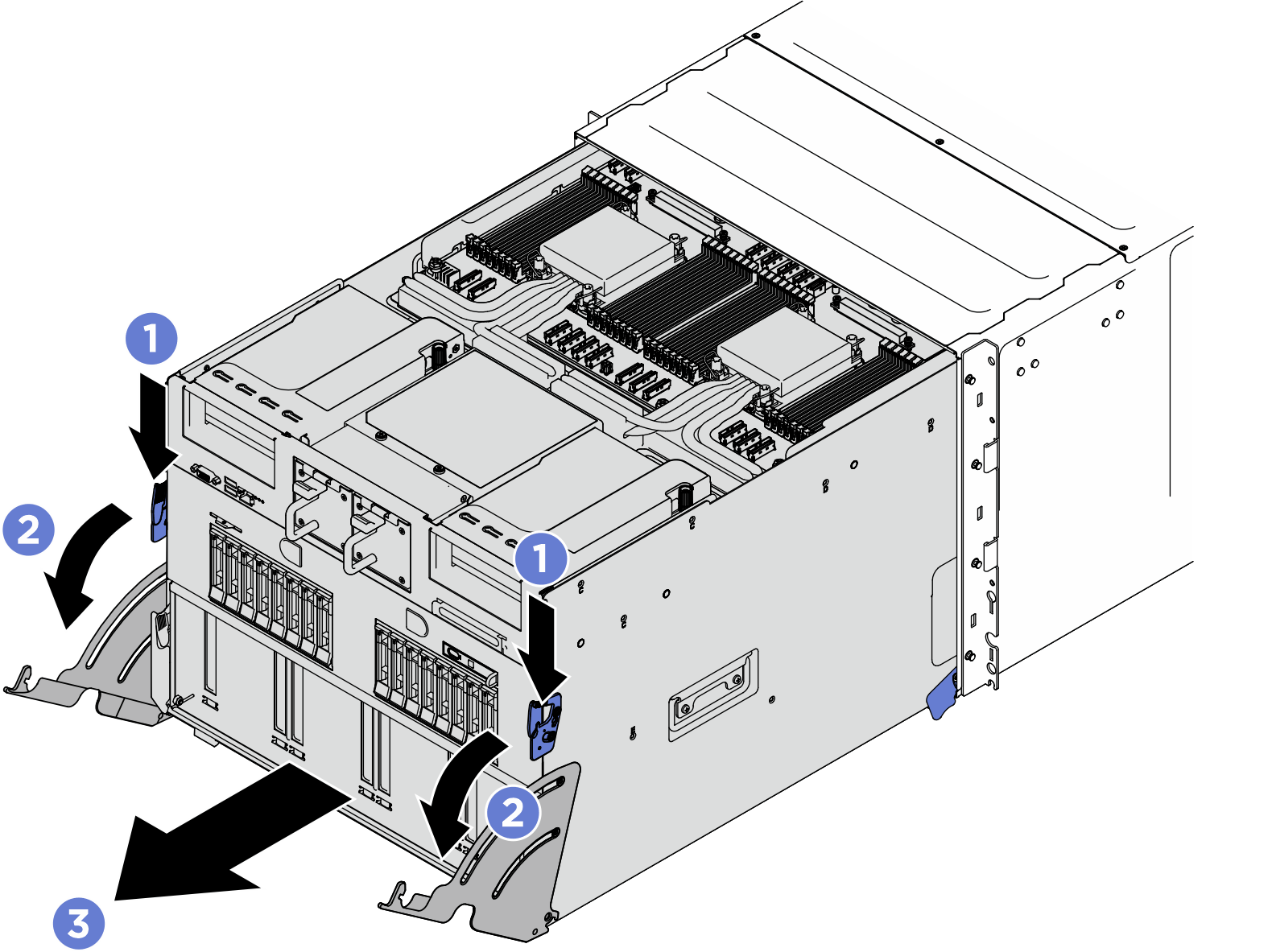

   그림 1. 시스템 셔틀을 정지 위치로 당기기


2. 섀시에서 시스템 셔틀을 제거하십시오.
   1. 셔틀의 양쪽에 있는 두 개의 잠금 래치를 들어 올리십시오.
   2. 섀시에서 셔틀을 제거합니다.
   주의

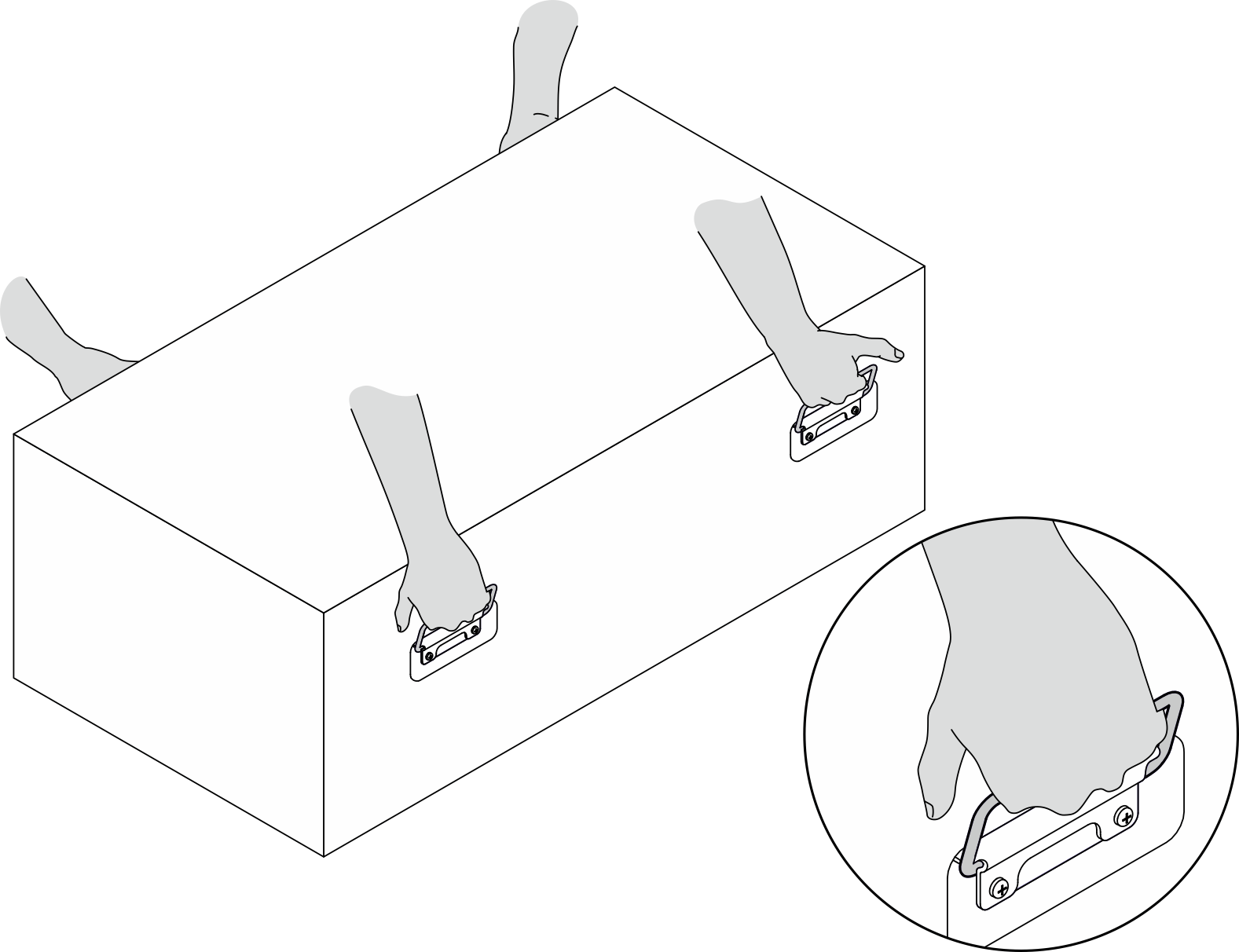

   두 사람이 시스템 셔틀의 양쪽에 있는 4개의 손잡이를 잡고 셔틀을 들어 올려야 합니다. 그런 다음 리프팅 장치에서 셔틀을 밀어 셔틀을 이동합니다.



   중요사항

   손상을 방지하려면 시스템 셔틀을 당겨 빼낸 후 제자리에 고정될 때까지 해제 레버 2개를 뒤로 미십시오.

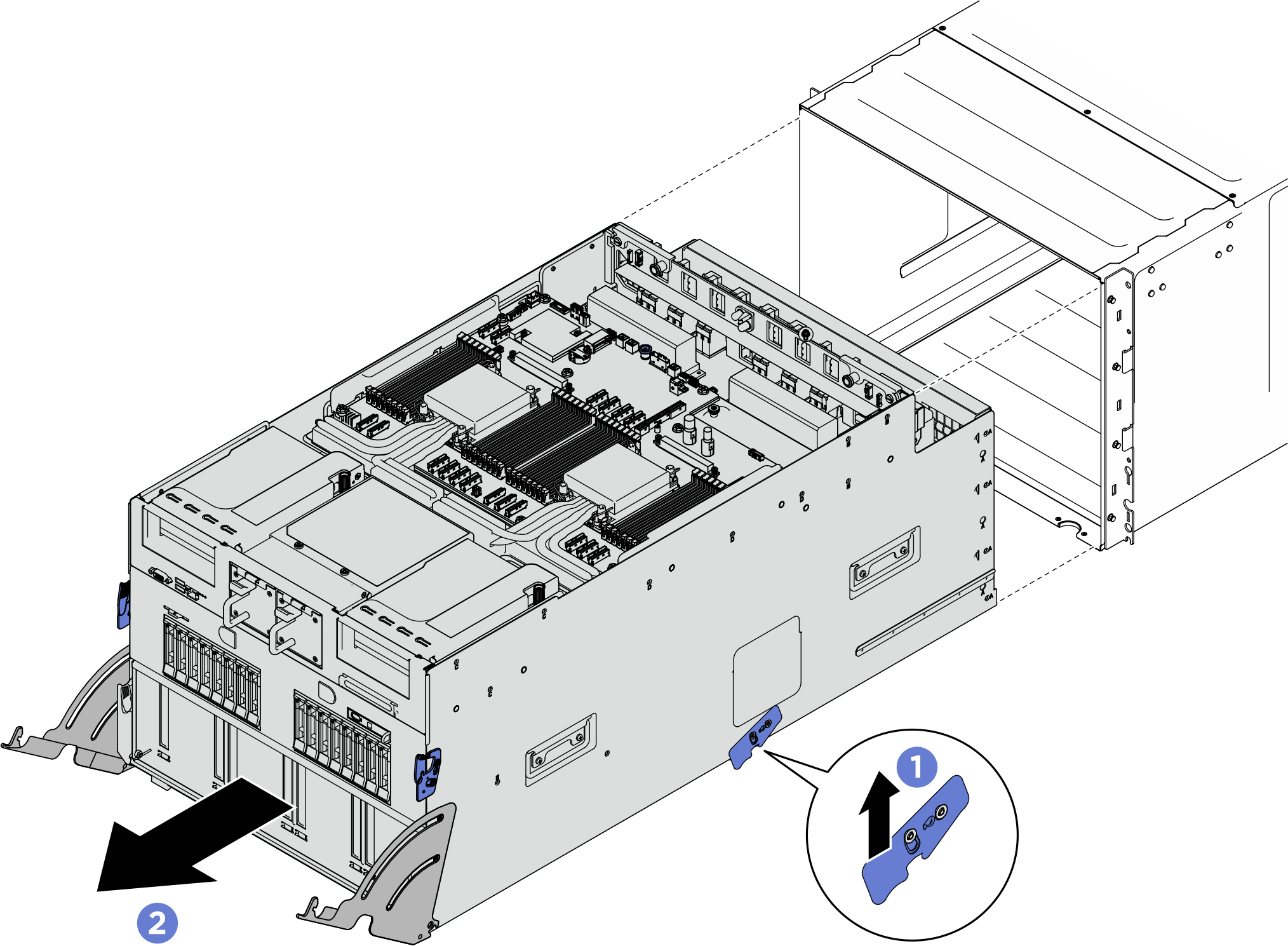

   그림 2. 시스템 셔틀 제거
