System-Shuttle entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um den System-Shuttle zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

S037

VORSICHT

Dieses Teil oder diese Einheit wiegt über 55 kg (121,2 lb). Zum Anheben dieses Teils oder dieser Einheit ist ausgebildetes Fachpersonal und/oder eine Hebevorrichtung erforderlich.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.
• Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.

Vorgehensweise

1. Ziehen Sie das System-Shuttle bis zum Anschlag.
   1. Drücken Sie auf die zwei blauen Entriegelungshebel.
   2. Drehen Sie die beiden Lösehebel, bis sie senkrecht zum Shuttle stehen.
   3. Ziehen Sie das Shuttle bis zum Anschlag nach vorne.
   Abbildung 1. Ziehen des System-Shuttles bis zum Anschlag


2. Entfernen Sie den System-Shuttle aus dem Gehäuse.
   1. Heben Sie die beiden Verriegelungshebel auf beiden Seiten des Shuttles an.
   2. Entfernen Sie das Shuttle aus dem Gehäuse.
   Achtung

   Stellen Sie sicher, dass zwei Personen das Shuttle anheben, indem sie die vier Griffe auf beiden Seiten des System-Shuttles greifen. Schieben Sie dann das Shuttle auf eine Hebevorrichtung, um es zu bewegen.



   Wichtig

   Drücken Sie die beiden Lösehebel nach hinten, bis sie einrasten, nachdem Sie das System-Shuttle herausgezogen haben, um Beschädigungen zu vermeiden.

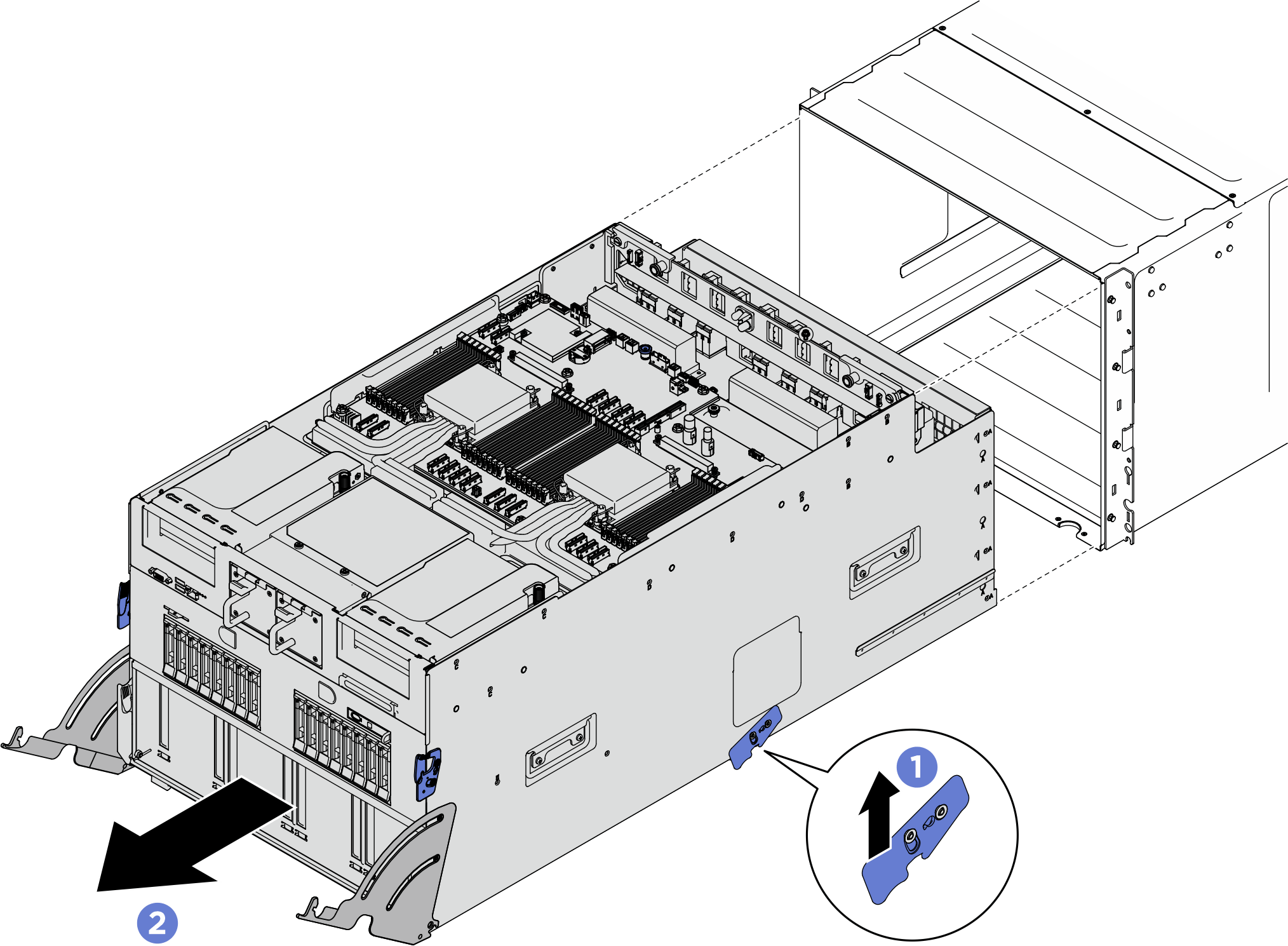

   Abbildung 2. Ausbau des System-Shuttles
