Systemshuttle installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um das System-Shuttle zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

S037
mechanical lift required
VORSICHT
Dieses Teil oder diese Einheit wiegt über 55 kg (121,2 lb). Zum Anheben dieses Teils oder dieser Einheit ist ausgebildetes Fachpersonal und/oder eine Hebevorrichtung erforderlich.
Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Stellen Sie sicher, dass alle Kabel, Adapter und anderen Komponenten ordnungsgemäß und fest installiert sind und dass sich keine Werkzeuge oder losen Teile mehr im Server befinden.
  • Stellen Sie sicher, dass alle internen Kabel ordnungsgemäß verlegt sind. Siehe Interne Kabelführung.
  • Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.

Vorgehensweise

Achtung

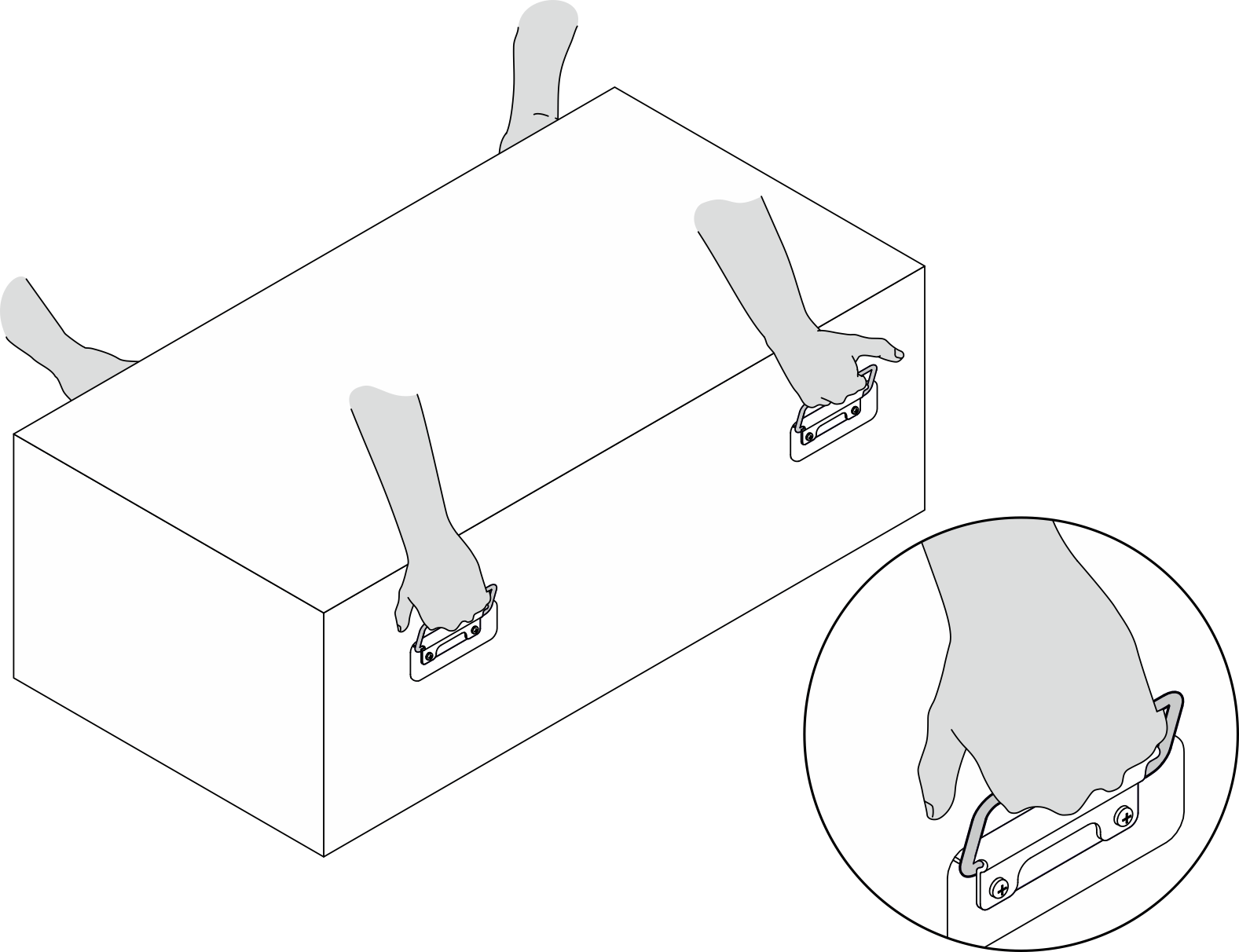

Stellen Sie sicher, dass zwei Personen das Shuttle anheben, indem sie die vier Griffe auf beiden Seiten des System-Shuttles greifen. Schieben Sie dann das Shuttle auf eine Hebevorrichtung, um es zu bewegen.

  1. Richten Sie das System-Shuttle an der Öffnung an der Vorderseite des Gehäuses aus und schieben Sie es in das Gehäuse, bis es am Anschlag einrastet.
    Abbildung 1. Schieben des System-Shuttles bis zum Anschlag
    Pushing the system shuttle to the stop position
  2. Schieben Sie das System-Shuttle vollständig in das Gehäuse.
    1. Heben Sie die beiden Verriegelungshebel auf beiden Seiten des Shuttles an.
    2. Schieben Sie das Shuttle in das Gehäuse.
    3. Schieben Sie das Shuttle vollständig in das Gehäuse.
    4. Drehen Sie die zwei Lösehebel, bis sie einrasten.
    Abbildung 2. Installation des System-Shuttles
    System shuttle installation

    System shuttle installation

Nach dieser Aufgabe

Schließen Sie den Austausch von Komponenten ab, (Siehe Austausch von Komponenten abschließen.)
