ติดตั้งชัตเทิลระบบ

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งชัตเทิลระบบ ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

เกี่ยวกับงานนี้

S037
mechanical lift required
ข้อควรระวัง
น้ำหนักของชิ้นส่วนหรืออุปกรณ์นี้มากกว่า 55 กก. (121.2 ปอนด์) ต้องมีบุคลากรที่ได้รับการฝึกอบรมพิเศษ อุปกรณ์ยก หรือทั้งสองกรณีเพื่อที่จะยกชิ้นส่วนหรืออุปกรณ์นี้ได้อย่างปลอดภัย
ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
  • ตรวจสอบให้แน่ใจว่าสายเคเบิล อะแดปเตอร์และส่วนประกอบอื่นๆ ทั้งหมดได้รับการติดตั้งและวางในตำแหน่งที่ถูกต้อง และไม่มีเครื่องมือหรือชิ้นส่วนที่หลวมภายในเซิร์ฟเวอร์
  • ตรวจสอบให้แน่ใจว่าเดินสายภายในทั้งหมดอย่างถูกต้องแล้ว โปรดดู การเดินสายภายใน
  • ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift

ขั้นตอน

ข้อควรสนใจ

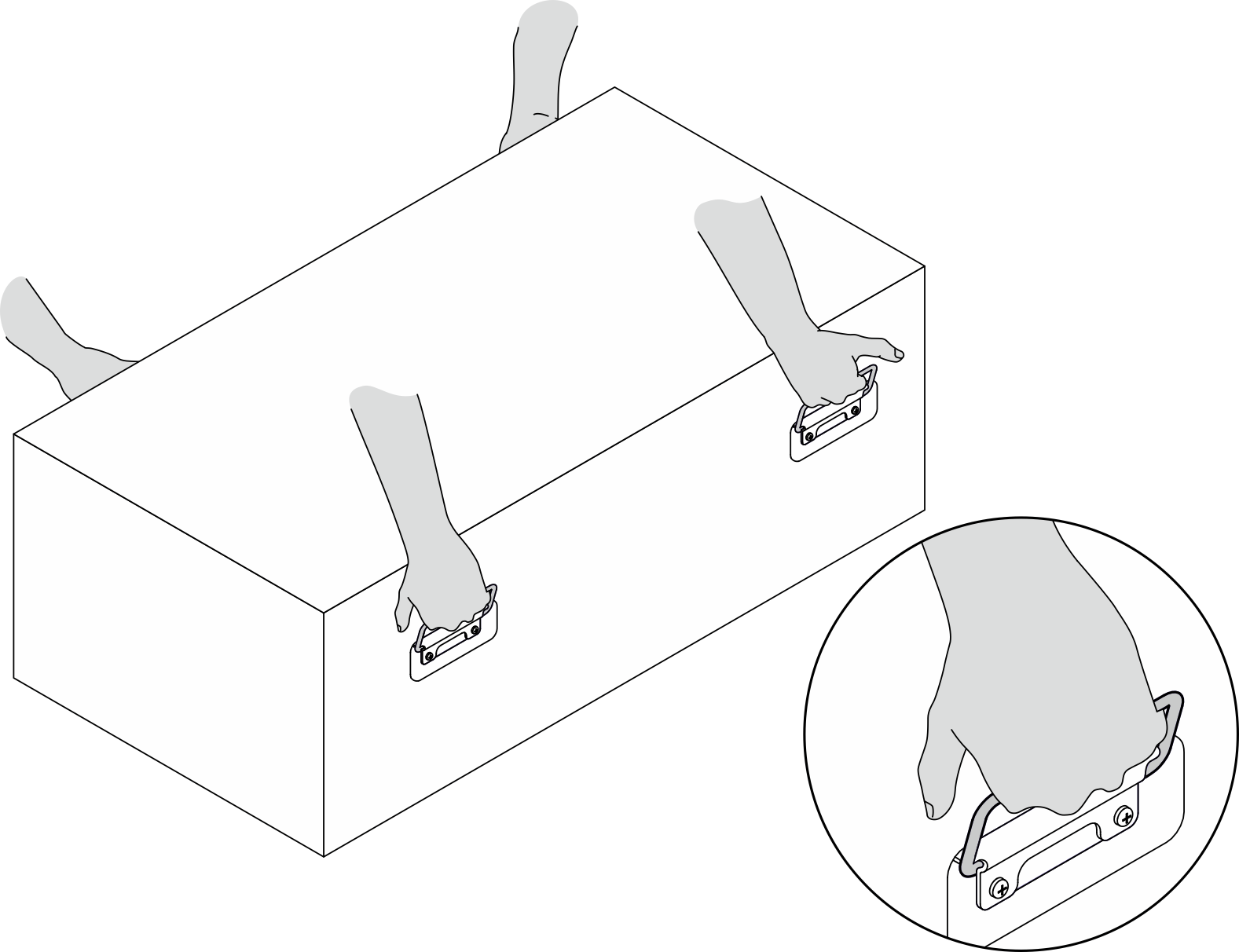

ต้องใช้คนสองคนช่วยยกชัตเทิลโดยจับที่จับสี่อันที่อยู่ทั้งสองด้านของชัตเทิลระบบ จากนั้นเลื่อนชัตเทิลบนอุปกรณ์ยกเพื่อย้ายชัตเทิล

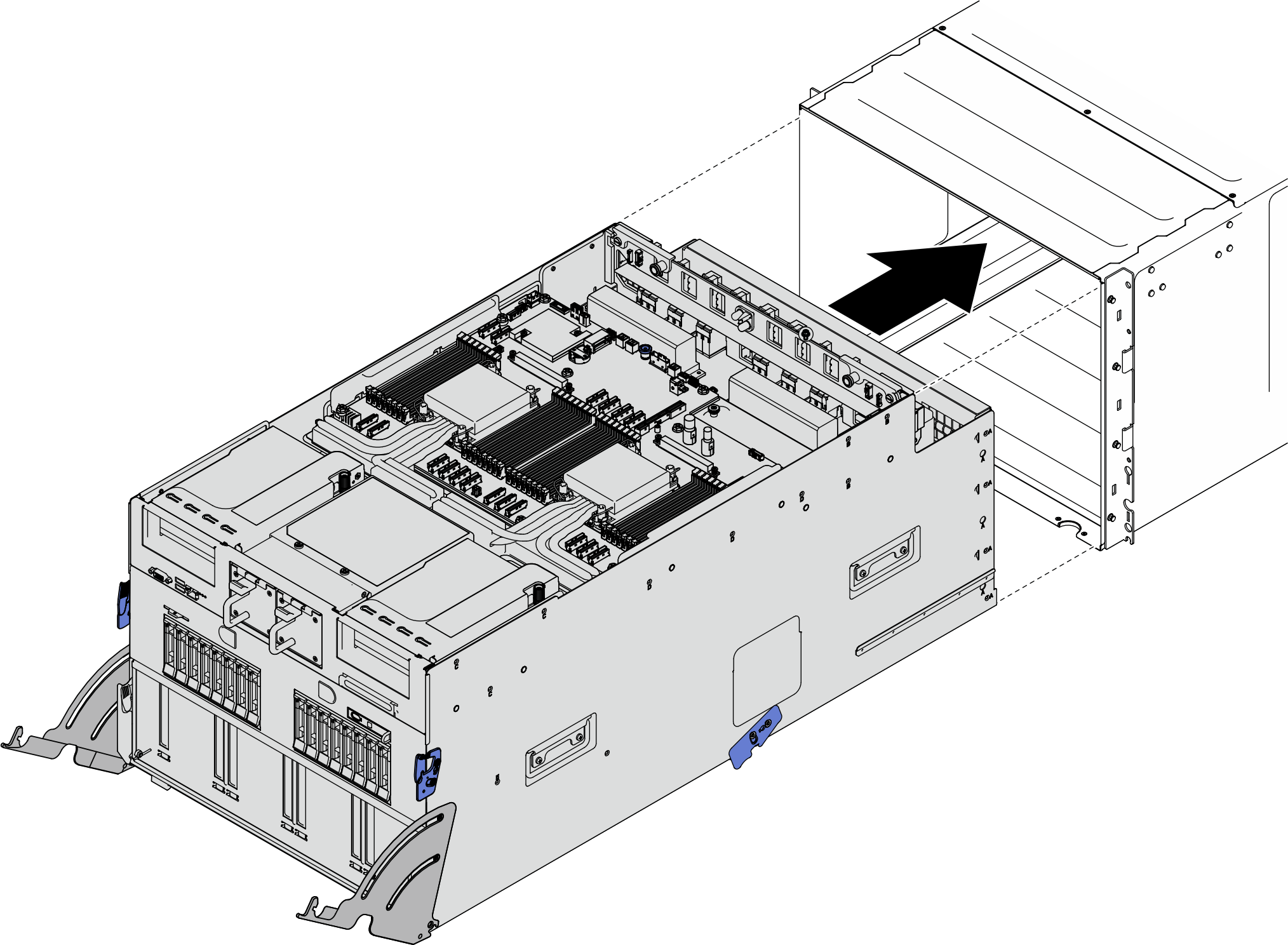

  1. จัดตำแหน่งชัตเทิลระบบให้ตรงกับช่องเปิดที่ด้านหน้าของตัวเครื่อง และเสียบชัตเทิลระบบเข้ากับตัวเครื่องจนกว่าจะยึดเข้าที่ที่ตำแหน่งหยุด
    รูปที่ 1. การดันชัตเทิลระบบไปยังตำแหน่งหยุด
    Pushing the system shuttle to the stop position
  2. ดันชัตเทิลระบบเข้าไปในตัวเครื่องจนสุด
    1. ยกสลักล็อคสองตัวที่อยู่ทั้งสองด้านของชัตเทิล
    2. เลื่อนชัตเทิลเข้าไปในตัวเครื่อง
    3. ดันชัตเทิลเข้าไปในตัวเครื่องจนสุด
    4. หมุนคันปลดสองตัวจนกว่าจะลงล็อค
    รูปที่ 2. การติดตั้งชัตเทิลระบบ
    System shuttle installation

    System shuttle installation

หลังจากดำเนินการเสร็จ

ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
