Installazione dello shuttle di sistema

Seguire le istruzioni riportate in questa sezione per installare lo shuttle di sistema. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

S037

Avvertenza

Il peso di questa parte o unità è di oltre 55 kg (121,2 libbre). Per il sollevamento di questa parte o unità è richiesto personale specializzato e/o un dispositivo di sollevamento

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
• Assicurarsi che tutti i cavi, gli adattatori e gli altri componenti siano installati e posizionati correttamente e che non siano stati lasciati degli strumenti o delle parti lente all'interno del server.
• Assicurarsi che tutti i cavi interni siano inseriti correttamente. Vedere Instradamento dei cavi interni.
• Per eseguire questa procedura sono necessarie due persone e un dispositivo di sollevamento in grado di supportare fino a 400 libbre (181 kg). Se non si dispone già di un dispositivo di sollevamento, Lenovo offre la Genie Lift GL-8 material lift che può essere acquistata in Data Center Solution Configurator. Assicurarsi di includere il freno a pedale e la piattaforma di carico al momento dell'ordine Genie Lift GL-8 material lift.

Procedura

Attenzione

Assicurarsi che due persone sollevino lo shuttle afferrando le quattro maniglie su entrambi i lati dello shuttle di sistema. Quindi, far scorrere lo shuttle su un dispositivo di sollevamento per spostarlo.

1. Allineare lo shuttle di sistema all'apertura nella parte anteriore dello chassis e inserirlo nello chassis finché non scatta in posizione nella posizione di arresto.

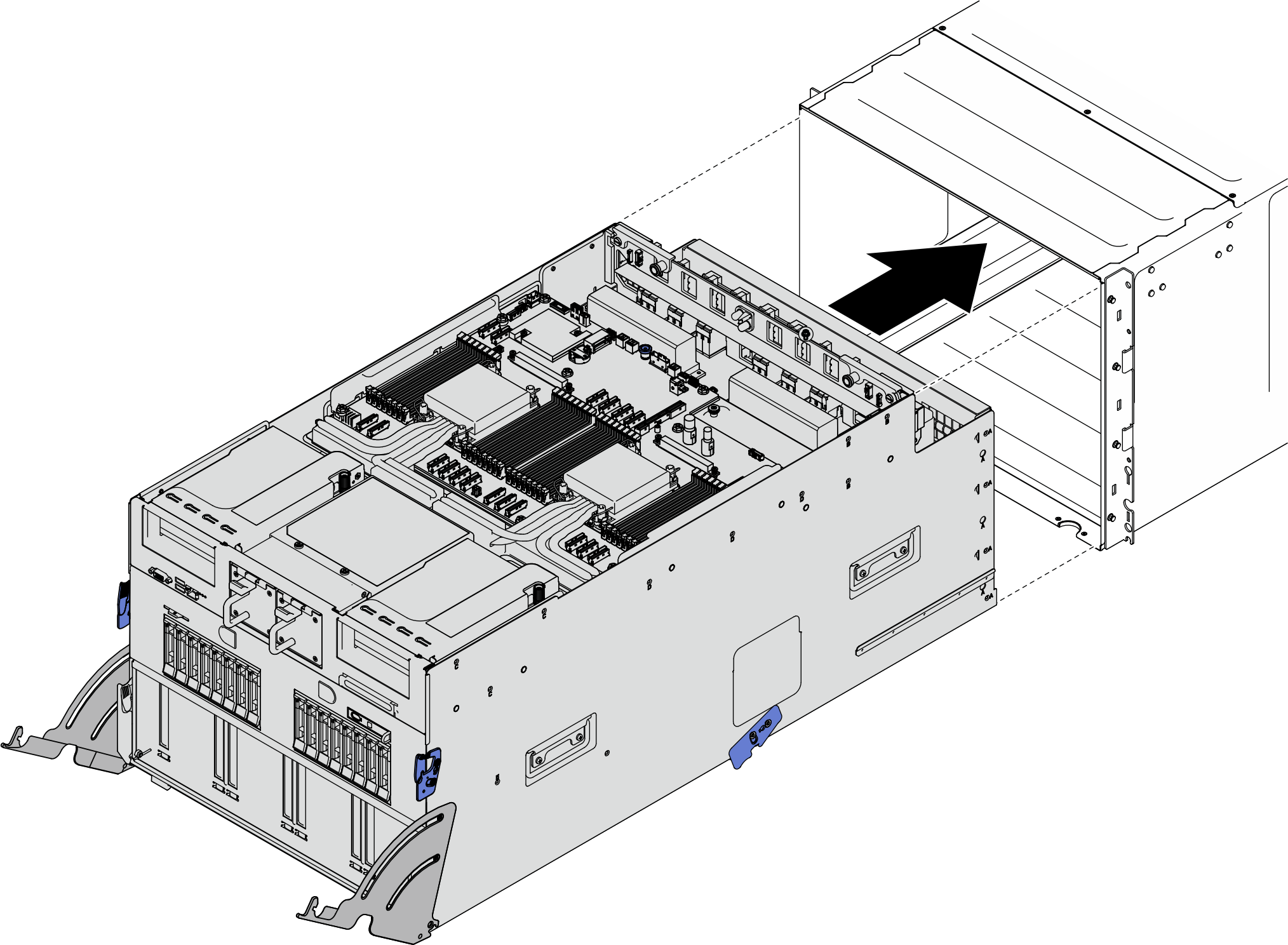

   Figura 1. Spingere lo shuttle di sistema in posizione di arresto


2. Spingere completamente lo shuttle di sistema nello chassis.
   1. Sollevare i due fermi di blocco su entrambi i lati dello shuttle.
   2. Far scorrere lo shuttle nello chassis.
   3. Spingere completamente lo shuttle nello chassis.
   4. Ruotare le due leve di rilascio finché non si bloccano in posizione.
   Figura 2. Installazione dello shuttle di sistema
