Installation de la navette système

Suivez les instructions de cette section pour installer la navette système. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

S037

ATTENTION

Cette pièce ou cette unité pèse plus de 55 kg (121,2 lb). Ce composant ou cette unité doit être soulevé(e) en toute sécurité par un personnel qualifié et/ou avec un appareil de levage.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
• Vérifiez que les câbles, les adaptateurs et autres composants sont correctement installés et que vous n’avez pas oublié d’outils ou de pièces dans le serveur.
• Vérifiez que tous les câbles internes sont correctement acheminés. Pour plus d’informations, voir Cheminement interne des câbles.
• Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.

Procédure

Avertissement

Important : deux personnes doivent être présentes pour soulever la navette en tenant les quatre poignées de chaque côté de la navette système. Ensuite, faites coulisser la navette sur un dispositif de levage en vue de la déplacer.

1. Alignez la navette système sur l’ouverture à l’avant du châssis. Ensuite, insérez-la dans le châssis jusqu’à ce qu’elle s’enclenche en position d’arrêt.

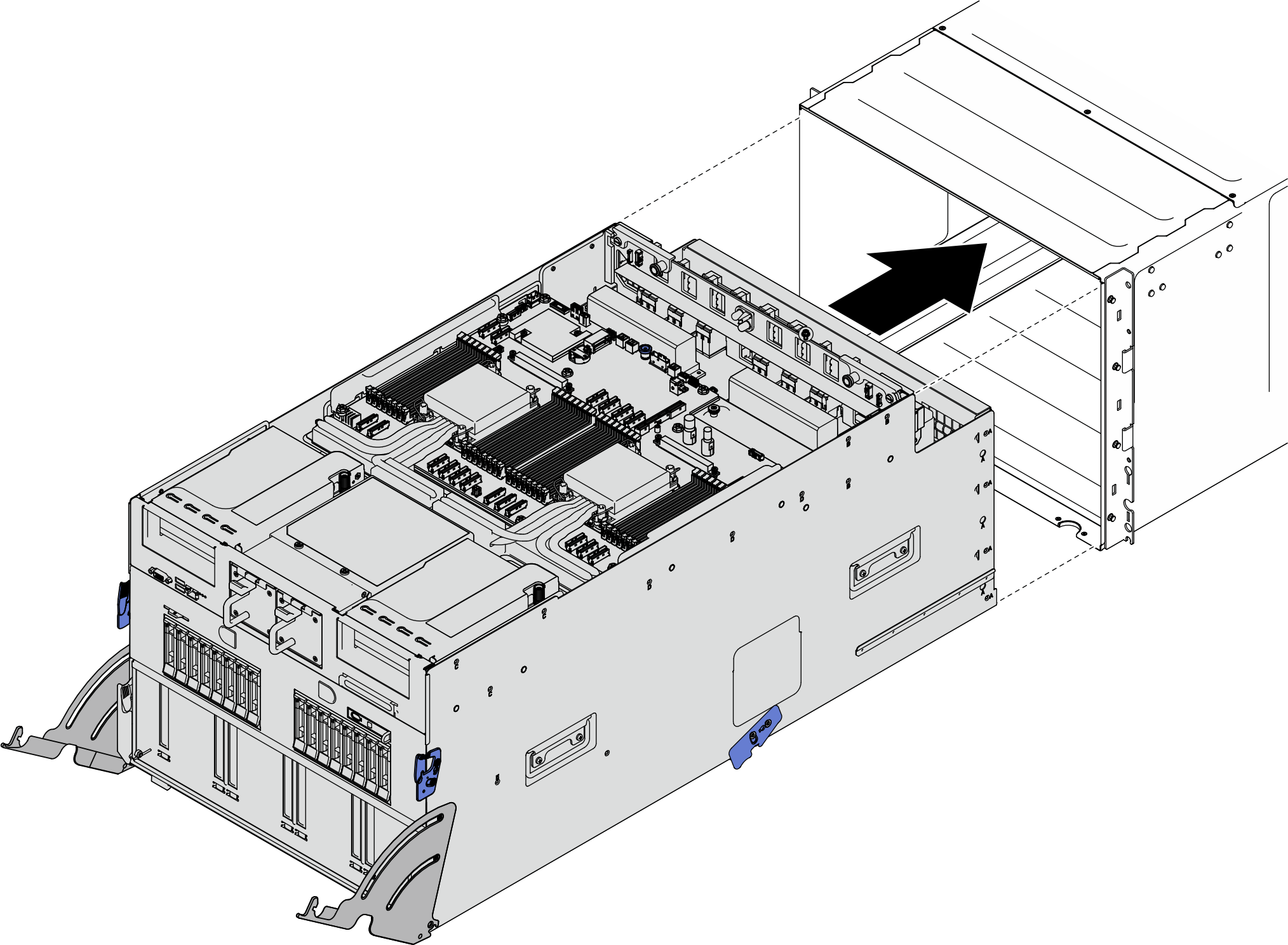

   Figure 1. Mise en place (en poussant) de la navette système en position d’arrêt


2. Poussez l’intégralité de la navette système dans le châssis.
   1. Soulevez les deux loquets de verrouillage de chaque côté de la navette.
   2. Faites coulisser la navette dans le châssis.
   3. Poussez complètement la navette dans le châssis.
   4. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils se bloquent.
   Figure 2. Installation de la navette système
