安裝系統滑動箱

請您依照本節中的指示安裝系統滑動箱。此程序必須由經過培訓的維修技術人員執行。

關於此作業

S037
mechanical lift required
注意
這個組件或裝置的重量超過 55 公斤(121.2 磅)。這需要經過特別訓練的人員、起重裝置,或兩者兼備,才能安全地抬起此零件或裝置。
小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。
  • 確定所有纜線、配接卡和其他元件都已安裝和正確安置,且您沒有將拆卸工具或零件遺留在伺服器內。
  • 確定所有內部纜線都已正確佈置。請參閱內部纜線佈線
  • 執行此程序時,現場需要兩個人和一台最大可承重 400 磅(181 公斤)的起重設備。如果您還沒有可用的起重設備,Lenovo 提供了 Genie Lift GL-8 material lift,可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時,請確保包含腳踏釋放煞車和負荷平台。

程序

小心
確保由兩個人握住系統滑動箱兩側的四個把手抬起滑動箱。然後,將滑動箱滑動到起重裝置上,以移動滑動箱。

  1. 將系統滑動箱對齊機箱正面的開口,然後將其插入機箱,直到卡入停止位置為止。

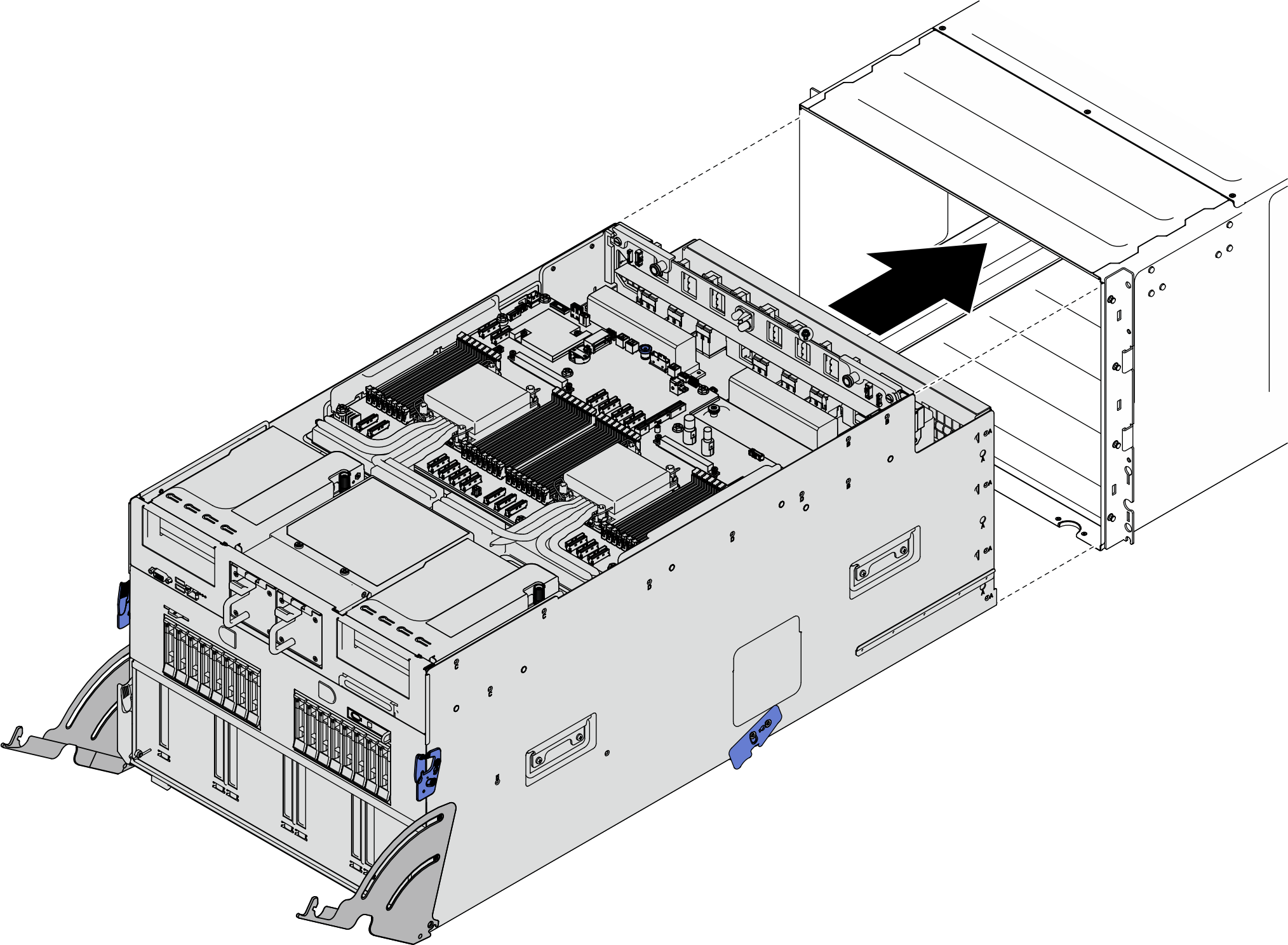

    圖 1. 將系統滑動箱推到停止位置
    Pushing the system shuttle to the stop position
  2. 將系統滑動箱完全推入機箱中。
    1. 提起滑動箱兩側的兩個鎖閂。
    2. 將滑動箱滑入機箱。
    3. 將滑動箱完全推入機箱中。
    4. 轉動兩個鬆開拉桿直到其鎖入定位。
    圖 2. 系統滑動箱安裝
    System shuttle installation

    System shuttle installation

在您完成之後

完成零件更換請參閱完成零件更換
