システム・シャトルの取り付け

システム・シャトルを取り付けるには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

S037

注意

この部品または装置の重量は 55 kg (121.2 ポンド) 以上です。この部品または装置を安全に持ち上げるには、特別に訓練を受けた人員またはリフト装置 (あるいはその両方) が必要です。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
• すべてのケーブル、アダプター および他のコンポーネントが正しく取り付けられ、固定されているか およびサーバー内のツールまたは部品が緩んでいないかチェックしてください。
• すべての内部ケーブルが正しく配線されていることを確認します。内部ケーブルの配線を参照してください。
• この手順は 2 人で実行する必要があります。また、最大 400 ポンド (181kg) を支えることができるリフト・デバイス 1 台が必要です。リフト・デバイスがまだ手元にない場合、Lenovo では Data Center Solution Configurator で購入していただける Genie Lift GL-8 material lift をご用意しています。Genie Lift GL-8 material lift を注文される際は、フットリリース・ブレーキとロード・プラットフォームが含まれていることを確認してください。

手順

重要

システム・シャトルの両側にある 4 つのハンドルを持って、必ず 2 人でシャトルを持ち上げてください。次に、シャトルをリフト・デバイスでスライドさせてシャトルを動かします。

1. システム・シャトルをシャーシ前面の開口部に合わせ、停止位置でカチッと音がするまでシャーシに挿入します。

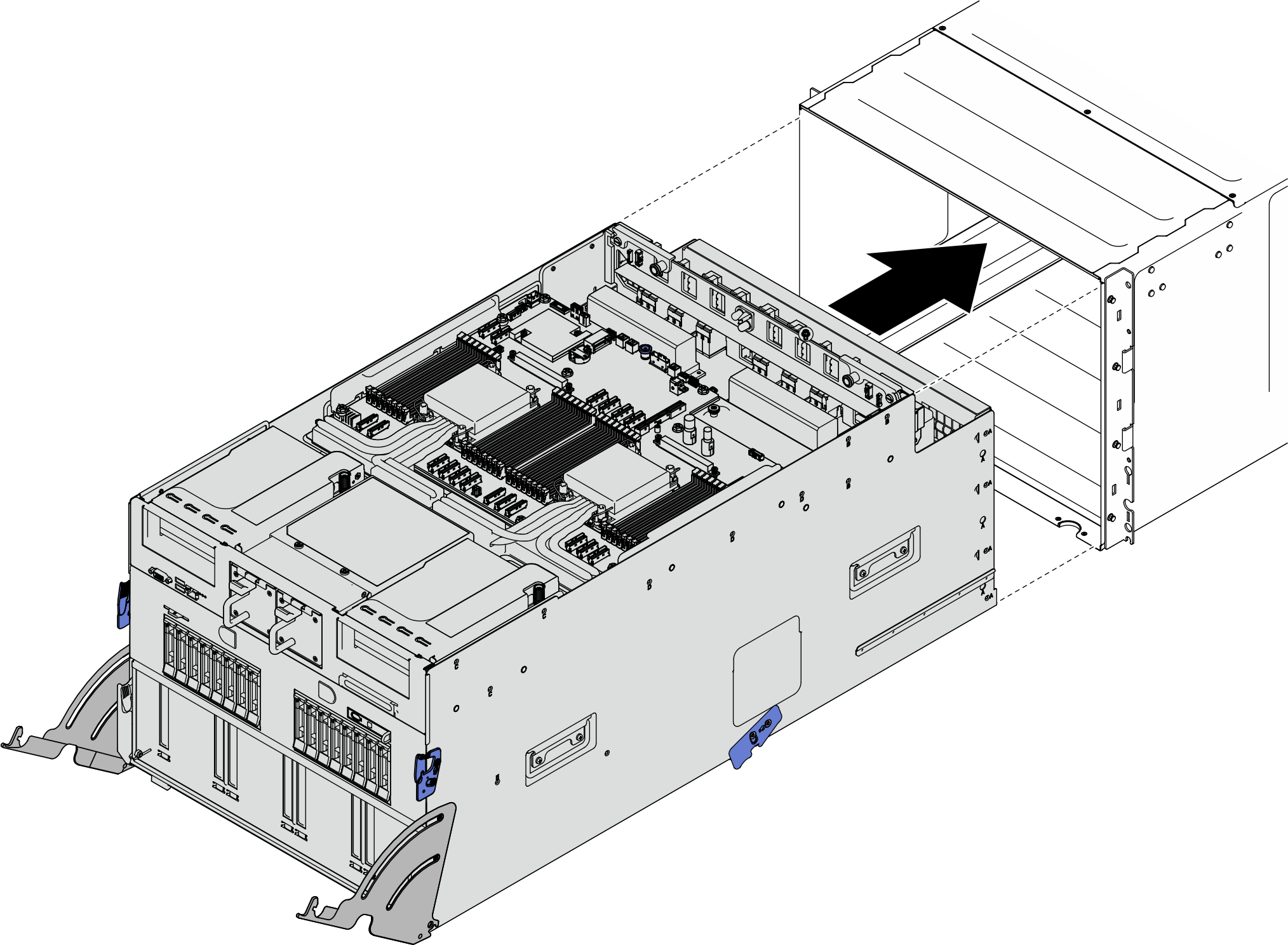

   図 1. システム・シャトルを停止位置まで押す


2. システム・シャトルをシャーシに完全に押し込みます。
   1. シャトルの両側にある 2 つのロック・ラッチを持ち上げます。
   2. シャトルをシャーシにスライドさせます。
   3. シャトルをシャーシに完全に押し込みます。
   4. 2 つのリリース・レバーを所定の位置にロックされるまで回転させます。
   図 2. システム・シャトルの取り付け
