Instalación de la lanzadera del sistema

Siga las instrucciones que aparecen en esta sección para instalar la lanzadera del sistema. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

S037

PRECAUCIÓN

El peso de esta pieza o unidad es de más de 55 kg (121,2 lb). Se necesitan personas especialmente capacitadas, un dispositivo elevador o ambos para levantar de forma segura esta pieza o unidad.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
• Asegúrese de que todos los cables, adaptadores y otros componentes estén instalados y colocados correctamente y de que no hayan quedado herramientas o partes sueltas en el interior del servidor.
• Asegúrese de que todos los cables internos se han dispuesto correctamente. Consulte Disposición interna de los cables.
• Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.

Procedimiento

Atención

Asegúrese de que dos personas levanten la lanzadera sujetando las cuatro asas a ambos lados de la lanzadera del sistema. Luego, deslice la lanzadera en un dispositivo de elevación para trasladarla.

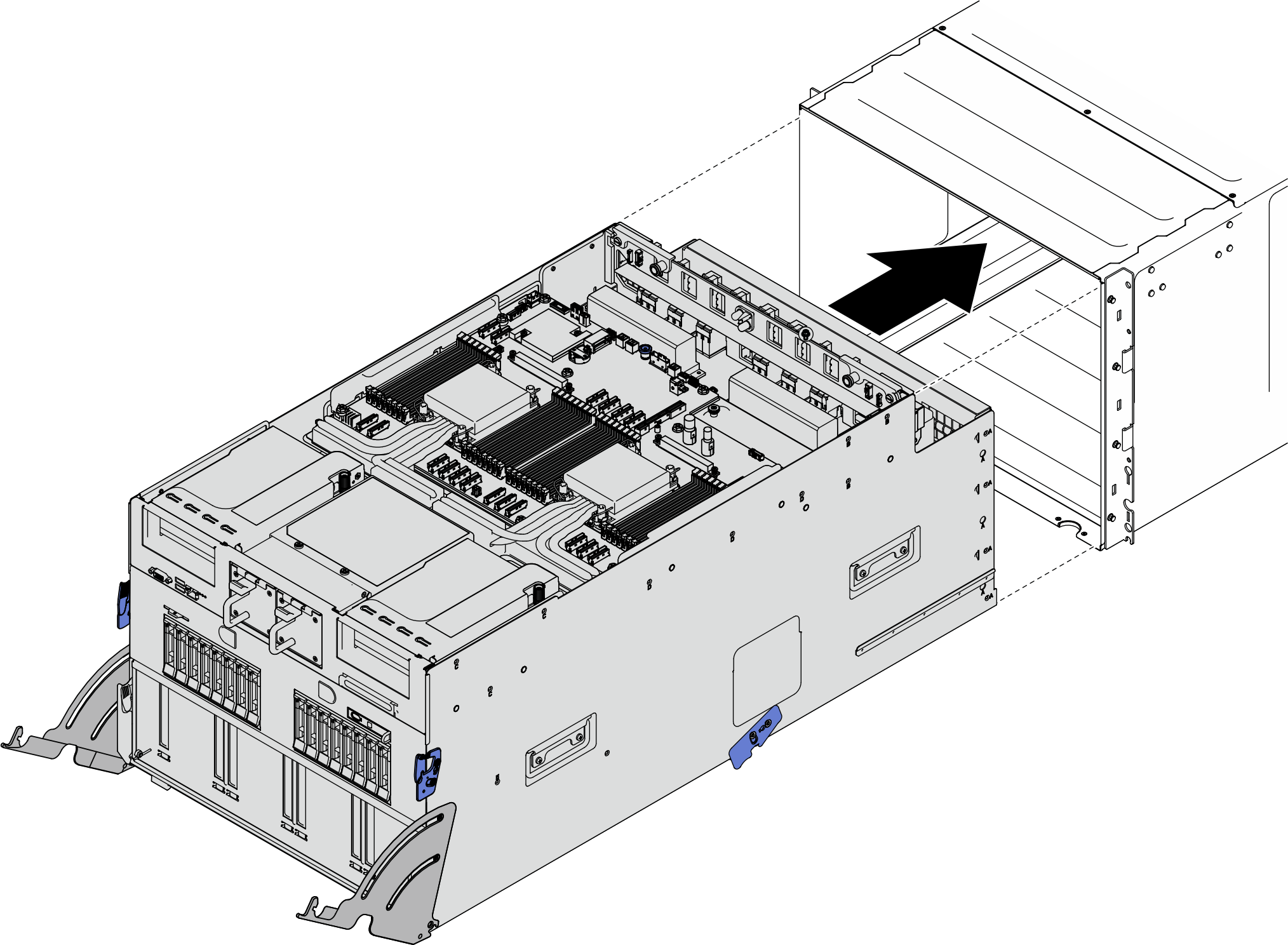

1. Alinee la lanzadera del sistema con la abertura en la parte frontal del chasis e insértela en el chasis hasta que encaje en su lugar en la posición de parada.
   Figura 1. Empujón de la lanzadera del sistema hasta la posición de parada


2. Empuje la lanzadera del sistema completamente hacia el chasis.
   1. Levante los dos pestillos de bloqueo a ambos lados de la lanzadera.
   2. Deslice la lanzadera en el chasis.
   3. Empuje la lanzadera completamente hacia el interior del chasis.
   4. Gire las dos palancas de liberación hasta que se bloqueen en su lugar.
   Figura 2. Instalación de la lanzadera del sistema
