Extracción de la lanzadera del sistema

Siga las instrucciones que aparecen en esta sección para quitar la lanzadera del sistema. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

S037

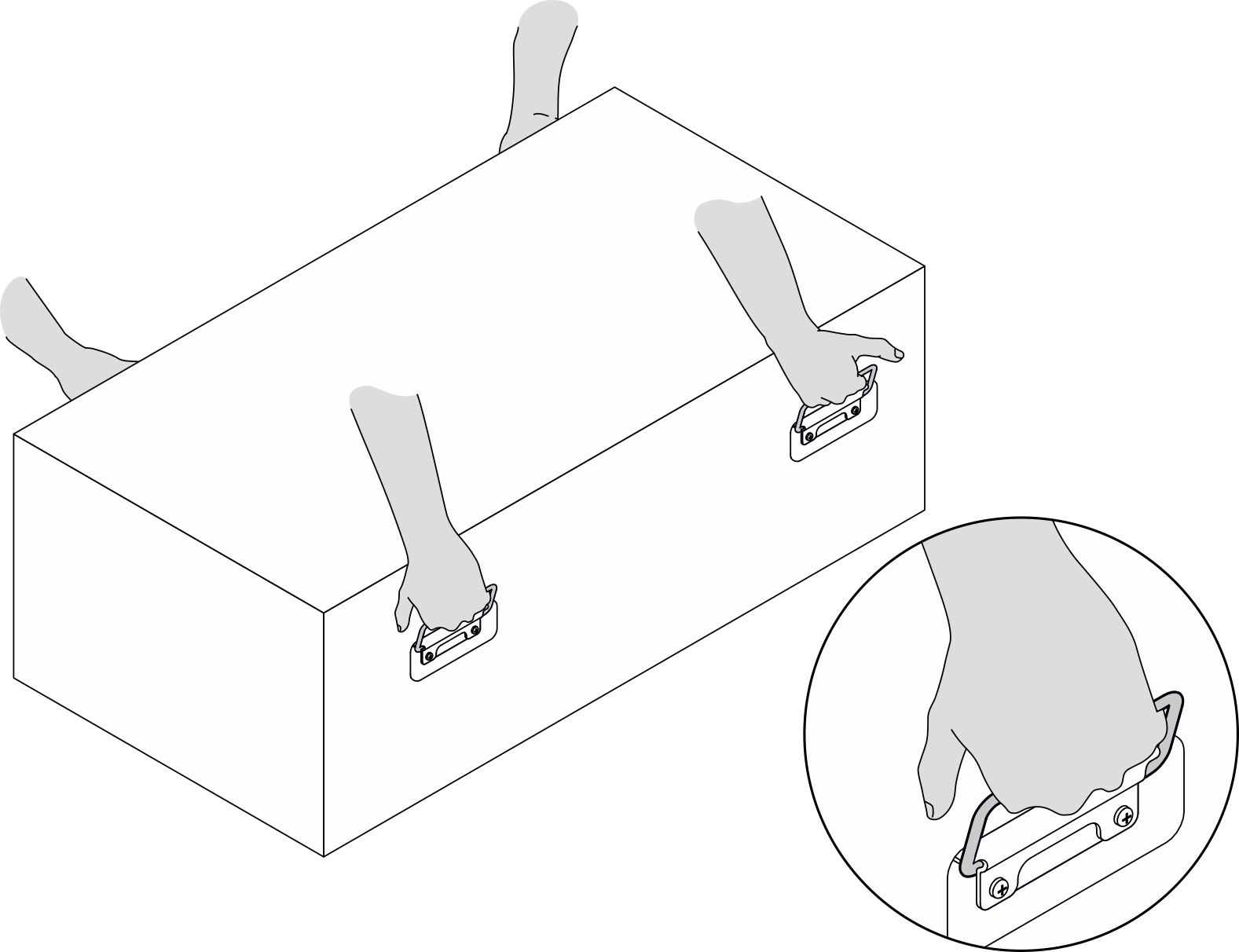

PRECAUCIÓN

El peso de esta pieza o unidad es de más de 55 kg (121,2 lb). Se necesitan personas especialmente capacitadas, un dispositivo elevador o ambos para levantar de forma segura esta pieza o unidad.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
• Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.

Procedimiento

1. Tire de la lanzadera del sistema hasta la posición de parada.
   1. Presione los dos pestillos de liberación azules.
   2. Gire las dos palancas de liberación hasta que queden perpendiculares a la lanzadera.
   3. Tire de la lanzadera hacia delante hasta que se detenga.

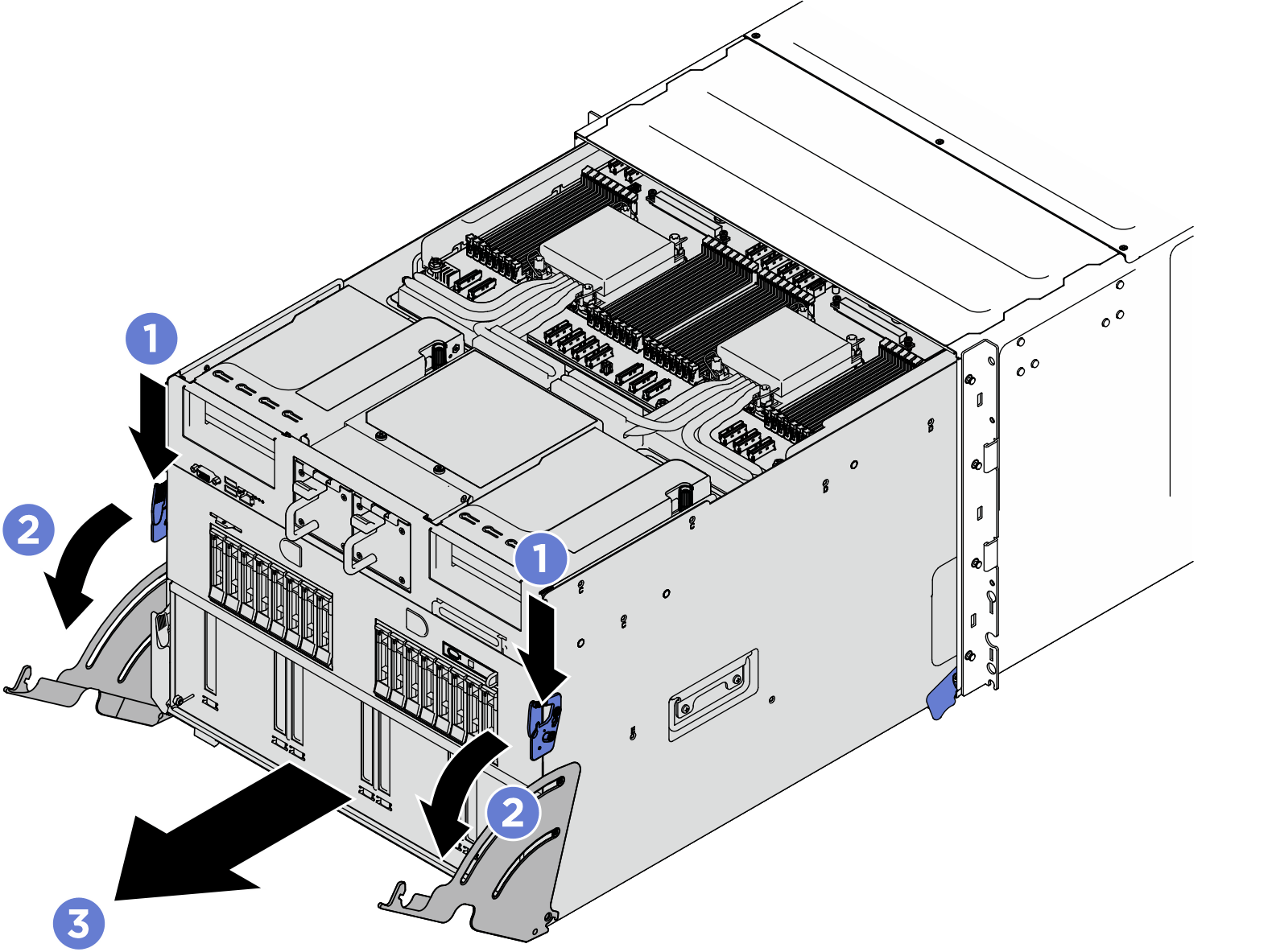

   Figura 1. Tiraje de la lanzadera del sistema hasta la posición de parada


2. Quite la lanzadera del sistema del chasis.
   1. Levante los dos pestillos de bloqueo a ambos lados de la lanzadera.
   2. Quite la lanzadera del chasis.
   Atención

   Asegúrese de que dos personas levanten la lanzadera sujetando las cuatro asas a ambos lados de la lanzadera del sistema. Luego, deslice la lanzadera en un dispositivo de elevación para trasladarla.



   Importante

   Empuje las dos palancas de liberación hacia atrás hasta que encajen en su lugar después de sacar la lanzadera del sistema para evitar daños.

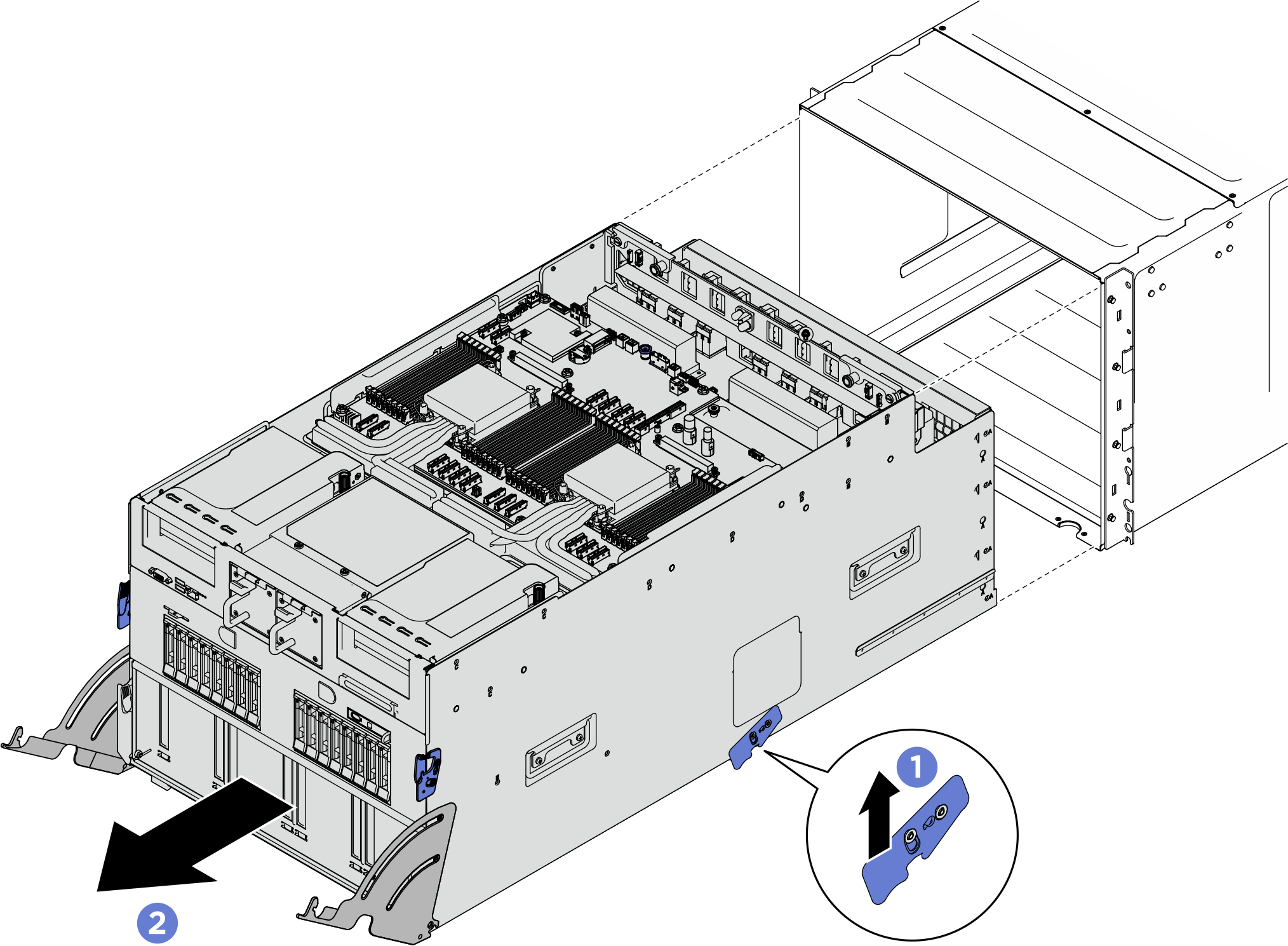

   Figura 2. Extracción de la lanzadera del sistema
