Retrait de la navette système

Suivez les instructions de cette section pour retirer la navette système. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

S037

ATTENTION

Cette pièce ou cette unité pèse plus de 55 kg (121,2 lb). Ce composant ou cette unité doit être soulevé(e) en toute sécurité par un personnel qualifié et/ou avec un appareil de levage.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
• Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.

Procédure

1. Tirez la navette système jusqu’à la position d’arrêt.
   1. Appuyez sur les deux loquets de déblocage bleus.
   2. Faites pivoter les deux leviers de déverrouillage jusqu’à ce qu’ils soient perpendiculaires à la navette.
   3. Tirez la navette vers l’avant jusqu’à la butée.
   Figure 1. Mise en place (en tirant) de la navette système en position d’arrêt


2. Retirez la navette système du châssis.

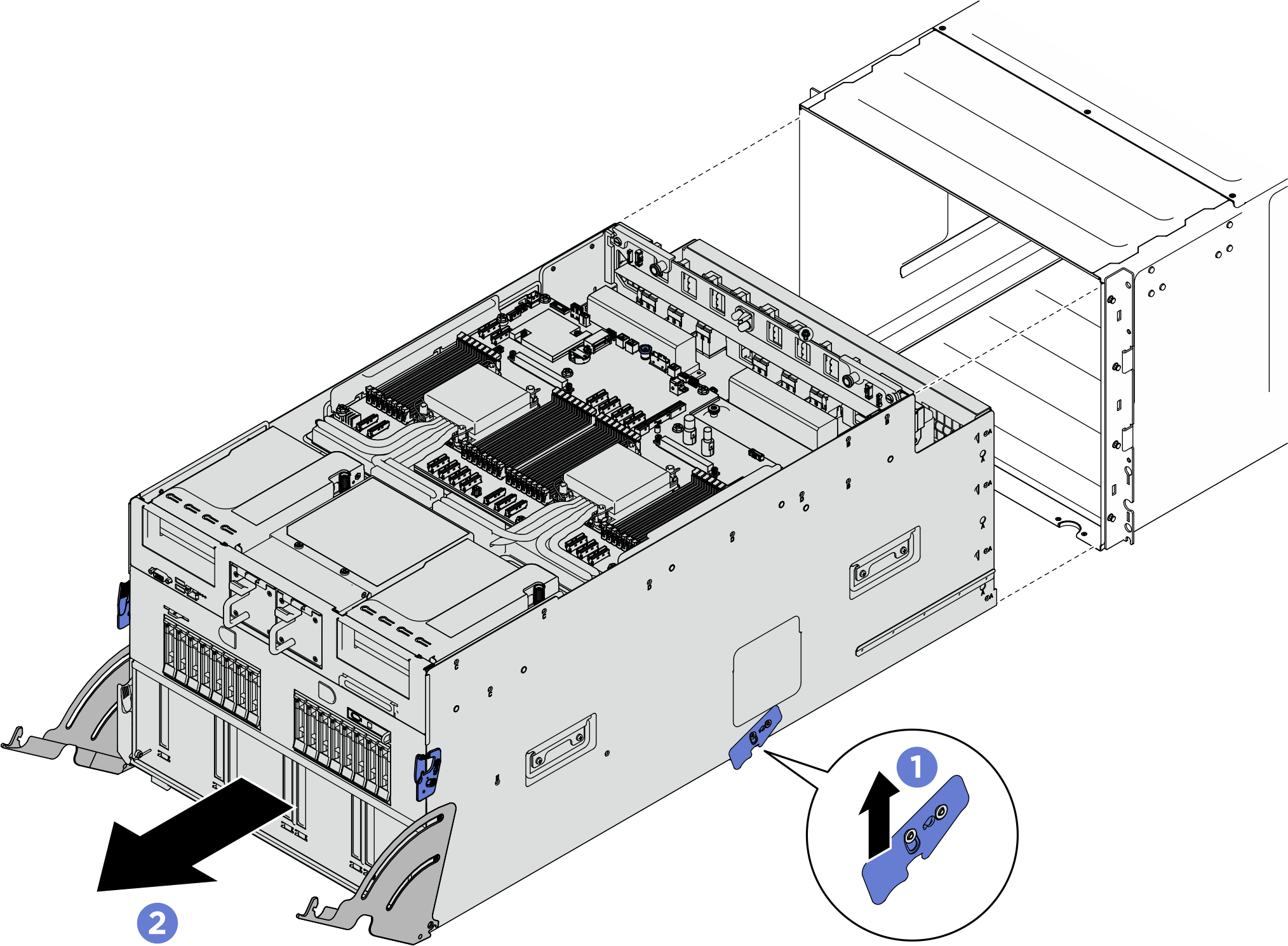

   1. Soulevez les deux loquets de verrouillage de chaque côté de la navette.
   2. Retirez la navette système du châssis.
   Avertissement

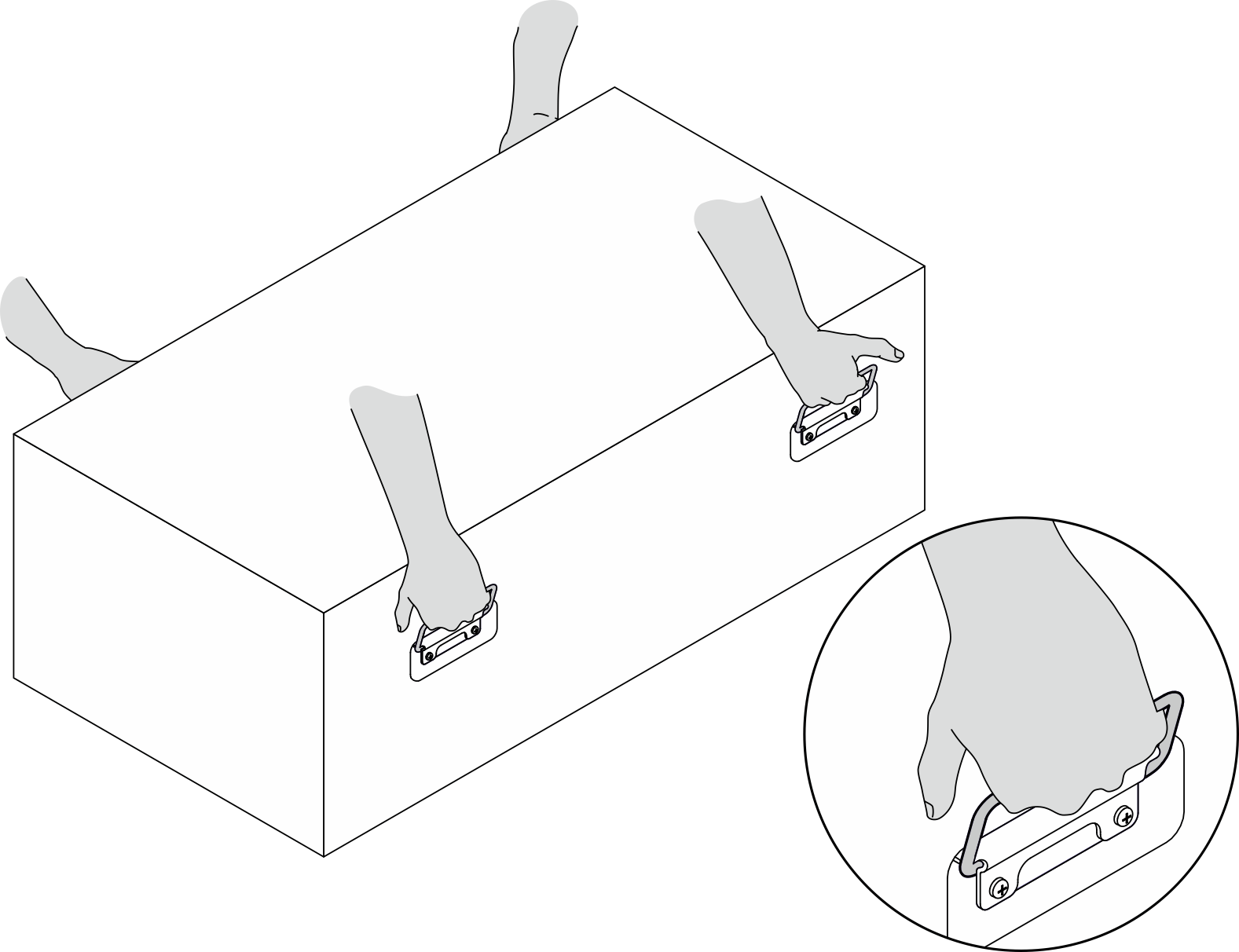

   Important : deux personnes doivent être présentes pour soulever la navette en tenant les quatre poignées de chaque côté de la navette système. Ensuite, faites coulisser la navette sur un dispositif de levage en vue de la déplacer.



   Important

   Après avoir retiré la navette système et afin d’éviter tout dommage, poussez les deux leviers de dégagement vers l’arrière jusqu’à ce qu’ils s’enclenchent.

   Figure 2. Retrait de la navette système
