Rimozione dello shuttle di sistema

Seguire le istruzioni riportate in questa sezione per rimuovere lo shuttle di sistema. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

S037

Avvertenza

Il peso di questa parte o unità è di oltre 55 kg (121,2 libbre). Per il sollevamento di questa parte o unità è richiesto personale specializzato e/o un dispositivo di sollevamento

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
• Per eseguire questa procedura sono necessarie due persone e un dispositivo di sollevamento in grado di supportare fino a 400 libbre (181 kg). Se non si dispone già di un dispositivo di sollevamento, Lenovo offre la Genie Lift GL-8 material lift che può essere acquistata in Data Center Solution Configurator. Assicurarsi di includere il freno a pedale e la piattaforma di carico al momento dell'ordine Genie Lift GL-8 material lift.

Procedura

1. Tirare lo shuttle di sistema in posizione di arresto.
   1. Premere i due fermi di rilascio blu.
   2. Ruotare le due leve di rilascio finché non sono perpendicolari allo shuttle.
   3. Tirare in avanti lo shuttle finché non si arresta.
   Figura 1. Tirare lo shuttle di sistema in posizione di arresto


2. Rimuovere lo shuttle di sistema dallo chassis.
   1. Sollevare i due fermi di blocco su entrambi i lati dello shuttle.
   2. Rimuovere lo shuttle dallo chassis.
   Attenzione

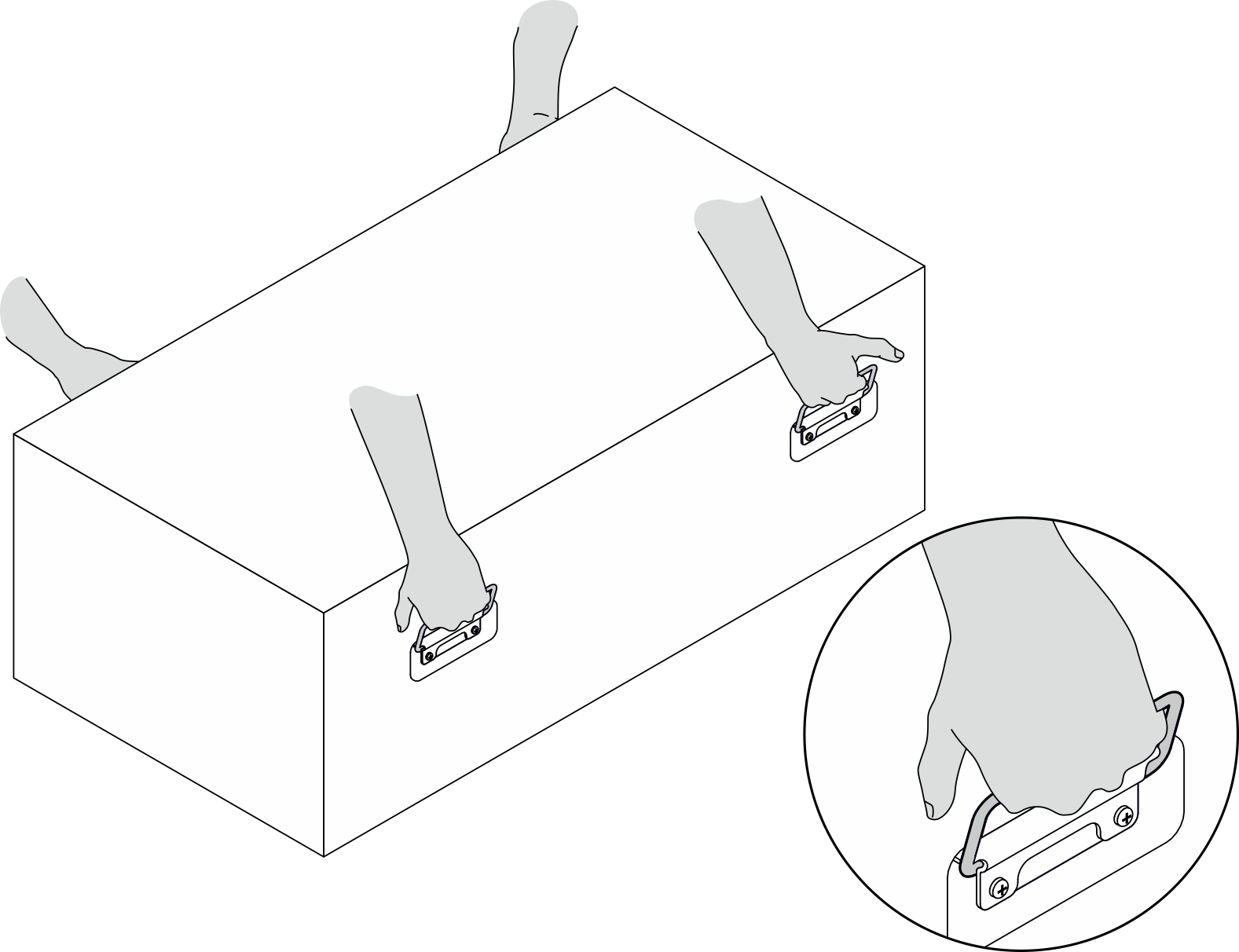

   Assicurarsi che due persone sollevino lo shuttle afferrando le quattro maniglie su entrambi i lati dello shuttle di sistema. Quindi, far scorrere lo shuttle su un dispositivo di sollevamento per spostarlo.



   Importante

   Spingere le due leve di rilascio all'indietro finché non si bloccano in posizione dopo aver estratto lo shuttle di sistema per evitare danni.

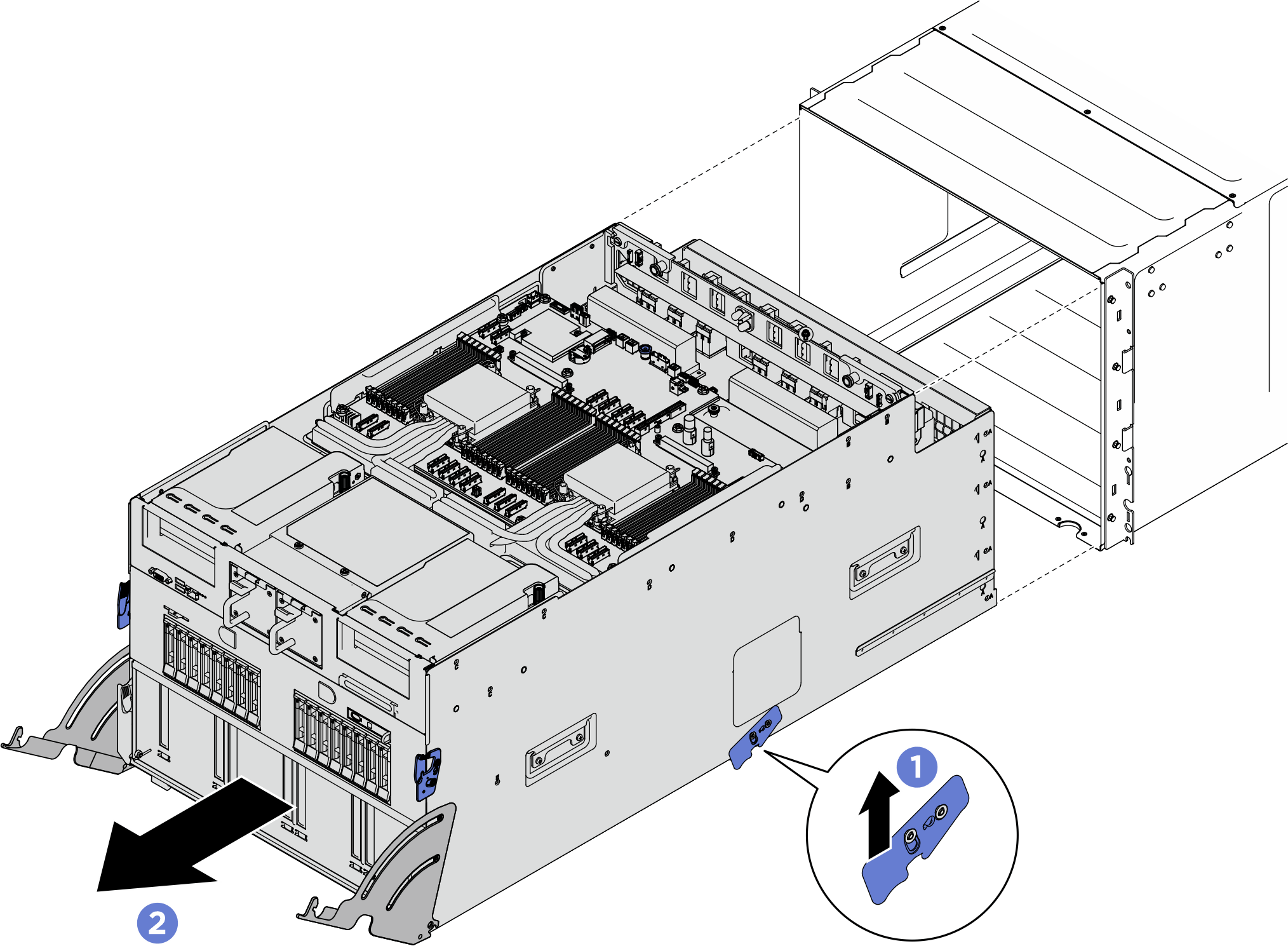

   Figura 2. Rimozione dello shuttle di sistema
