การเปลี่ยนโปรเซสเซอร์และตัวระบายความร้อน (เฉพาะช่างเทคนิคที่ได้รับการอบรมเท่านั้น)
ทำตามคำแนะนำในส่วนนี้เพื่อถอดและติดตั้งโปรเซสเซอร์และตัวระบายความร้อน
สำคัญ
- งานนี้ต้องดําเนินการโดยช่างเทคนิคผู้ผ่านการฝึกอบรมที่ได้รับการรับรองโดย Lenovo Service อย่าพยายามถอดหรือติดตั้งชิ้นส่วนหากไม่ได้รับการฝึกอบรมอย่างเหมาะสมหรือขาดคุณสมบัติที่เพียงพอ
- ก่อนเปลี่ยนโปรเซสเซอร์ ให้ตรวจสอบนโยบายการใช้ PSB ปัจจุบัน ดู Service process before replacement ที่ Service process for updating PSB fuse state
- หลังจากเปลี่ยนโปรเซสเซอร์ ให้ตรวจสอบให้แน่ใจว่าสถานะการใช้ของโปรเซสเซอร์เป็นไปตามที่คาดไว้โดยไม่มีบันทึกเหตุการณ์ XCC ที่ไม่คาดคิด ดู Service process after replacing a processor ที่ Service process for updating PSB fuse state
ข้อควรสนใจ
- ก่อนนำโปรเซสเซอร์หรือตัวระบายความร้อนกลับมาใช้ใหม่ ตรวจสอบให้แน่ใจว่าคุณใช้แผ่นทำความสะอาดที่มีแอลกอฮอล์และครีมระบายความร้อนที่ได้รับการพิสูจน์แล้วของ Lenovo
- ช่องเสียบโปรเซสเซอร์แต่ละช่องต้องมีฝาครอบหรือโปรเซสเซอร์เสมอ เมื่อเปลี่ยนโปรเซสเซอร์ ให้ป้องกันช่องเสียบโปรเซสเซอร์ที่ว่างเปล่าด้วยฝาครอบ
- อย่าสัมผัสตรงบริเวณช่องเสียบโปรเซสเซอร์หรือหน้าสัมผัสของโปรเซสเซอร์ หน้าสัมผัสของช่องเสียบโปรเซสเซอร์นั้นเปราะบางมากและเสียหายได้ง่าย สิ่งปนเปื้อนบนหน้าสัมผัสของโปรเซสเซอร์ เช่น น้ำมันจากผิวหนัง อาจทำให้การเชื่อมต่อล้มเหลว
- อย่าให้ครีมระบายความร้อนบนโปรเซสเซอร์หรือตัวระบายความร้อนสัมผัสกับสิ่งใด การสัมผัสกับพื้นผิวใดๆ อาจลดทอนประสิทธิภาพของครีมระบายความร้อน ครีมระบายความร้อนอาจทำให้ส่วนประกอบเสียหาย เช่น ขั้วต่อไฟฟ้าในช่องเสียบโปรเซสเซอร์

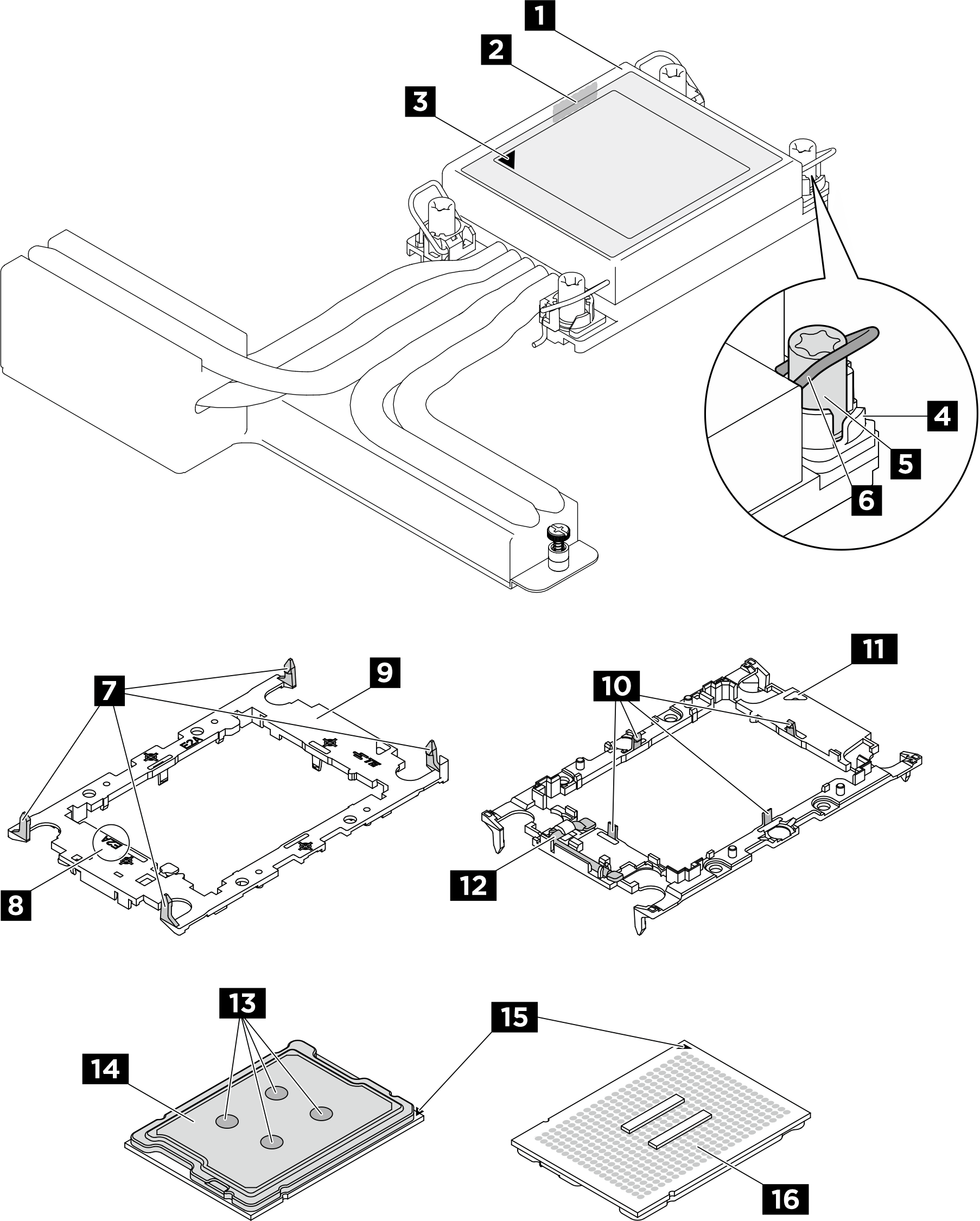

ภาพประกอบต่อไปนี้แสดงภาพส่วนประกอบของโปรเซสเซอร์และตัวระบายความร้อน
รูปที่ 1. ส่วนประกอบของ PHM


1 ตัวระบายความร้อน | 2 ป้ายแสดงหมายเลขโปรเซสเซอร์ |
3 เครื่องหมายสามเหลี่ยมของตัวระบายความร้อน | 4 น็อตและตัวยึดสาย |
5 น็อตหกเหลี่ยมขนาด T30 | 6 ตัวเก็บสายกันเอียง |
7 คลิปสำหรับยึดตัวนำเข้ากับตัวระบายความร้อน | 8 เครื่องหมายรหัสตัวนำโปรเซสเซอร์ |
9 ตัวนำโปรเซสเซอร์ | 10 คลิปสำหรับยึดโปรเซสเซอร์ในตัวนำ |
11 เครื่องหมายสามเหลี่ยมของตัวนำ | 12 ที่จับตัวถอดโปรเซสเซอร์ |
13 ครีมระบายความร้อน | 14 ตัวกระจายความร้อนโปรเซสเซอร์ |
15 เครื่องหมายสามเหลี่ยมของโปรเซสเซอร์ | 16 หน้าสัมผัสของโปรเซสเซอร์ |
