ถอดโปรเซสเซอร์และตัวระบายความร้อน

งานนี้มีคำแนะนำสำหรับการถอดโปรเซสเซอร์และตัวระบายความร้อนที่ประกอบ ที่เรียกว่าโมดูลตัวระบายความร้อนโปรเซสเซอร์ (PHM) งานนี้ต้องใช้ไขควงหกเหลี่ยม T30 ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการอบรม

เกี่ยวกับงานนี้

S002

ข้อควรระวัง

ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

S012

ข้อควรระวัง

พื้นผิวที่มีความร้อนซึ่งอยู่ใกล้เคียง

S011

ข้อควรระวัง

ขอบ เหลี่ยมมุม หรือรอยต่อที่แหลมคม

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
• ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ
• ช่องเสียบโปรเซสเซอร์แต่ละช่องต้องมีฝาครอบหรือ PHM เสมอ เมื่อถอดหรือติดตั้ง PHM ให้ป้องกันช่องเสียบโปรเซสเซอร์ที่ว่างเปล่าด้วยฝาครอบ
• อย่าสัมผัสตรงบริเวณช่องเสียบโปรเซสเซอร์หรือหน้าสัมผัสของโปรเซสเซอร์ หน้าสัมผัสของช่องเสียบโปรเซสเซอร์นั้นเปราะบางมากและเสียหายได้ง่าย สิ่งปนเปื้อนบนหน้าสัมผัสของโปรเซสเซอร์ เช่น น้ำมันจากผิวหนัง อาจทำให้การเชื่อมต่อล้มเหลว
• อย่าให้ครีมระบายความร้อนบนโปรเซสเซอร์หรือตัวระบายความร้อนสัมผัสกับสิ่งใด การสัมผัสกับพื้นผิวใดๆ อาจลดทอนประสิทธิภาพของครีมระบายความร้อน ครีมระบายความร้อนอาจทำให้ส่วนประกอบเสียหาย เช่น ขั้วต่อไฟฟ้าในช่องเสียบโปรเซสเซอร์
• ถอดและติดตั้ง PHM ครั้งละหนึ่งตัวเท่านั้น หากระบบรองรับโปรเซสเซอร์หลายตัว ให้ติดตั้ง PHM โดยเริ่มต้นด้วยช่องเสียบโปรเซสเซอร์ช่องแรก

หมายเหตุ

ตรวจสอบให้แน่ใจว่าคุณมีเครื่องมือที่จำเป็นตามรายการด้านล่างเพื่อการเปลี่ยนชิ้นส่วนที่ถูกต้อง:

• ดอกไขควง Phillips #1
• ดอกไขควง Torx T30
• ไขควงแรงบิด

ภาพประกอบต่อไปนี้แสดงภาพส่วนประกอบของโปรเซสเซอร์และตัวระบายความร้อน

รูปที่ 1. ส่วนประกอบของ PHM

1 ตัวระบายความร้อน	2 ป้ายแสดงหมายเลขโปรเซสเซอร์
3 เครื่องหมายสามเหลี่ยมของตัวระบายความร้อน	4 น็อตและตัวยึดสาย
5 น็อตหกเหลี่ยมขนาด T30	6 ตัวเก็บสายกันเอียง
7 คลิปสำหรับยึดตัวนำเข้ากับตัวระบายความร้อน	8 เครื่องหมายรหัสตัวนำโปรเซสเซอร์
9 ตัวนำโปรเซสเซอร์	10 คลิปสำหรับยึดโปรเซสเซอร์ในตัวนำ
11 เครื่องหมายสามเหลี่ยมของตัวนำ	12 ที่จับตัวถอดโปรเซสเซอร์
13 ครีมระบายความร้อน	14 ตัวกระจายความร้อนโปรเซสเซอร์
15 เครื่องหมายสามเหลี่ยมของโปรเซสเซอร์	16 หน้าสัมผัสของโปรเซสเซอร์

ขั้นตอน

1. ดึงชัตเทิลระบบไปยังตำแหน่งหยุด
   1. กดสลักปลดสีฟ้าสองตัว
   2. หมุนคันปลดล็อคทั้งสองคันจนตั้งฉากกับชัตเทิล
   3. ดึงชัตเทิลไปข้างหน้าจนกว่าจะถึงตำแหน่งหยุด
      สำคัญ

      เพื่อป้องกันความเสียหาย ให้ดันคันปลดล็อคทั้งสองคันกลับและตรวจสอบให้แน่ใจว่าล็อคเข้าที่หลังจากขยายชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุด
      รูปที่ 2. การดึงชัตเทิลระบบไปยังตำแหน่งหยุด


2. ถอด PHM ออกจากแผงระบบ
   หมายเหตุ

   • อย่าสัมผัสหน้าสัมผัสทางด้านล่างของโปรเซสเซอร์
   • รักษาความสะอาดช่องเสียบโปรเซสเซอร์ไม่ให้มีวัตถุใดๆ อยู่เสมอเพื่อป้องกันความเสียหายที่อาจเกิดขึ้นได้
   1. ตั้งไขควงแรงบิดเป็น 5.1-5.5 lbf-inch (0.58-0.62 N-m) จากนั้นทำตามลำดับ ( > ) เพื่อคลายสกรู Phillips #1 สองตัวจนสุด
   2. ตั้งไขควงแรงบิดเป็น 10±2.0 lbf-inch (1.1±0.2 N-m) จากนั้นทำตามลำดับ ( > > > ) เพื่อคลายน็อต Torx T30 สี่ตัวจนสุด
   3. หมุนตัวเก็บสายกันเอียงออกด้านนอก
   4. ยก PHM ออกจากช่องเสียบโปรเซสเซอร์อย่างระมัดระวัง หากไม่สามารถยก PHM ออกจากช่องเสียบได้จนสุด ให้คลายน็อตหกเหลี่ยม T30 เพิ่มเติม แล้วลองยก PHM อีกครั้ง

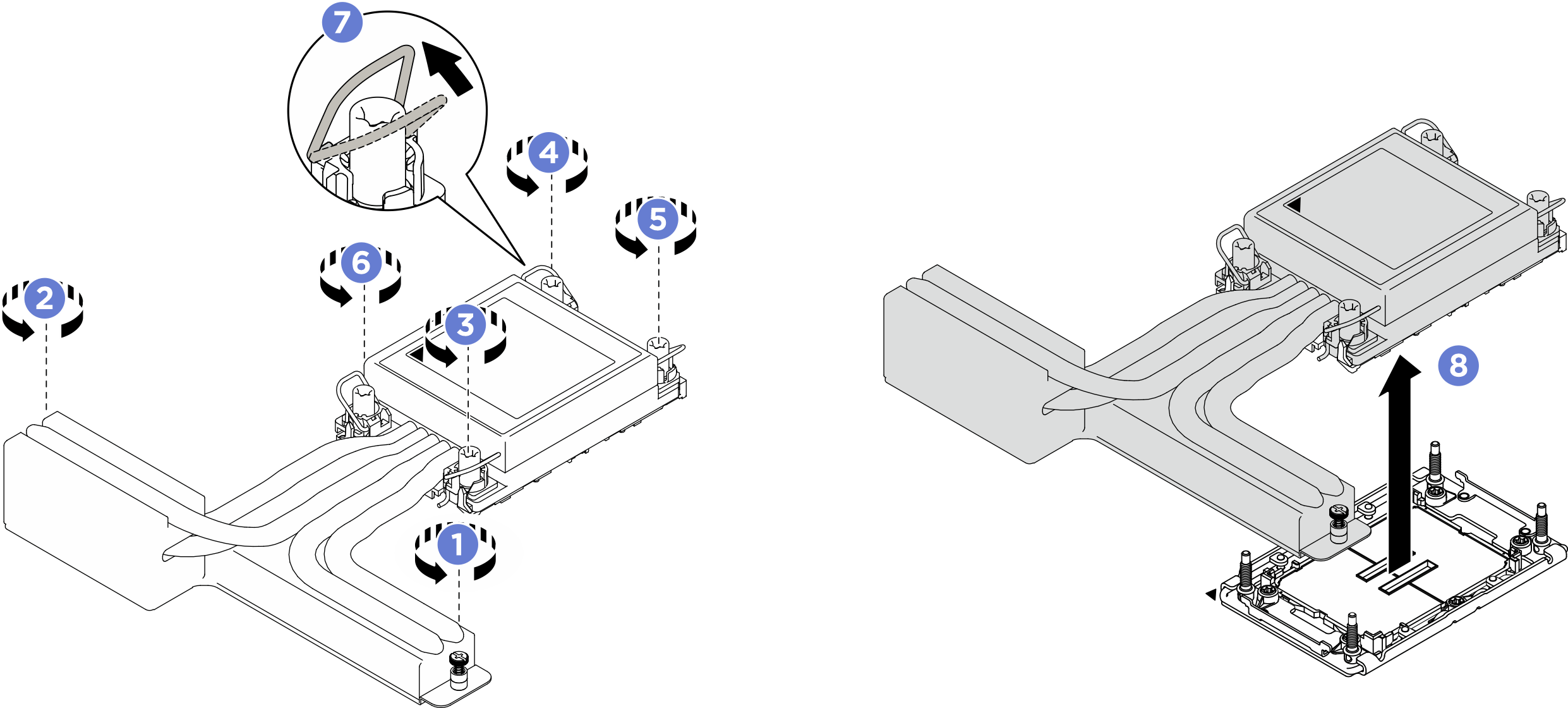

      รูปที่ 3. การถอด PHM
