Extracción de un procesador y disipador de calor

Esta tarea tiene instrucciones para quitar un procesador y un disipador de calor montados juntos, lo que se conoce como un módulo de procesador-disipador de calor (PHM). Esta tarea requiere una llave Torx T30. Este procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

S012

PRECAUCIÓN

Superficie caliente cerca.

S011

PRECAUCIÓN

Bordes, esquinas o juntas afiladas cerca.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
• Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.
• Cada zócalo del procesador debe contener una cubierta o un PHM. Al quitar o instalar un PHM, proteja los zócalos vacíos del procesador con una cubierta.
• No toque los zócalos ni los contactos del procesador. Los contactos del zócalo del procesador son muy frágiles y fáciles de dañar. La existencia de contaminantes en los contactos del procesador, como la grasa de la piel, puede ocasionar errores de conexión.
• No permita que la grasa térmica del procesador o del disipador de calor entren en contacto con ningún objeto. El contacto con cualquier superficie puede ocasionar daños en dicha grasa, lo cual destruye su efectividad. La grasa térmica puede dañar los componentes, como los empalmes eléctricos del zócalo del procesador.
• Quite e instale solo un PHM a la vez. Si el sistema admite varios procesadores, instale los PHM comenzando desde el primer zócalo de procesador.

Nota

Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente:

• Broca Phillips nº 1
• Broca Torx T30
• Destornillador con regulación de par

En la siguiente ilustración se muestran los componentes del procesador y del disipador de calor.

Figura 1. Componentes de PHM

1 Disipador de calor	2 Etiqueta de identificación del procesador
3 Marca triangular del disipador de calor	4 Tuerca y elemento de sujeción de la barra
5 Tuerca Torx T30	6 Barra antinclinación
7 Clips para fijar el transportador a un disipador de calor	8 Marcas de código de transportador del procesador
9 Transportador del procesador	10 Clips para fijar el procesador en un transportador
11 Marca triangular del transportador	12 Asa de expulsión del procesador
13 Grasa térmica	14 Deflector de calor del procesador
15 Marca triangular del procesador	16 Contactos del procesador

Procedimiento

1. Tire de la lanzadera del sistema hasta la posición de parada.
   1. Presione los dos pestillos de liberación azules.
   2. Gire las dos palancas de liberación hasta que queden perpendiculares a la lanzadera.
   3. Tire de la lanzadera hacia delante hasta que se detenga.
      Importante

      Para evitar daños, empuje las dos palancas de liberación hacia atrás y asegúrese de que encajen en su lugar después de extender la lanzadera del conmutador PCIe a su posición de parada.
      Figura 2. Tiraje de la lanzadera del sistema hasta la posición de parada

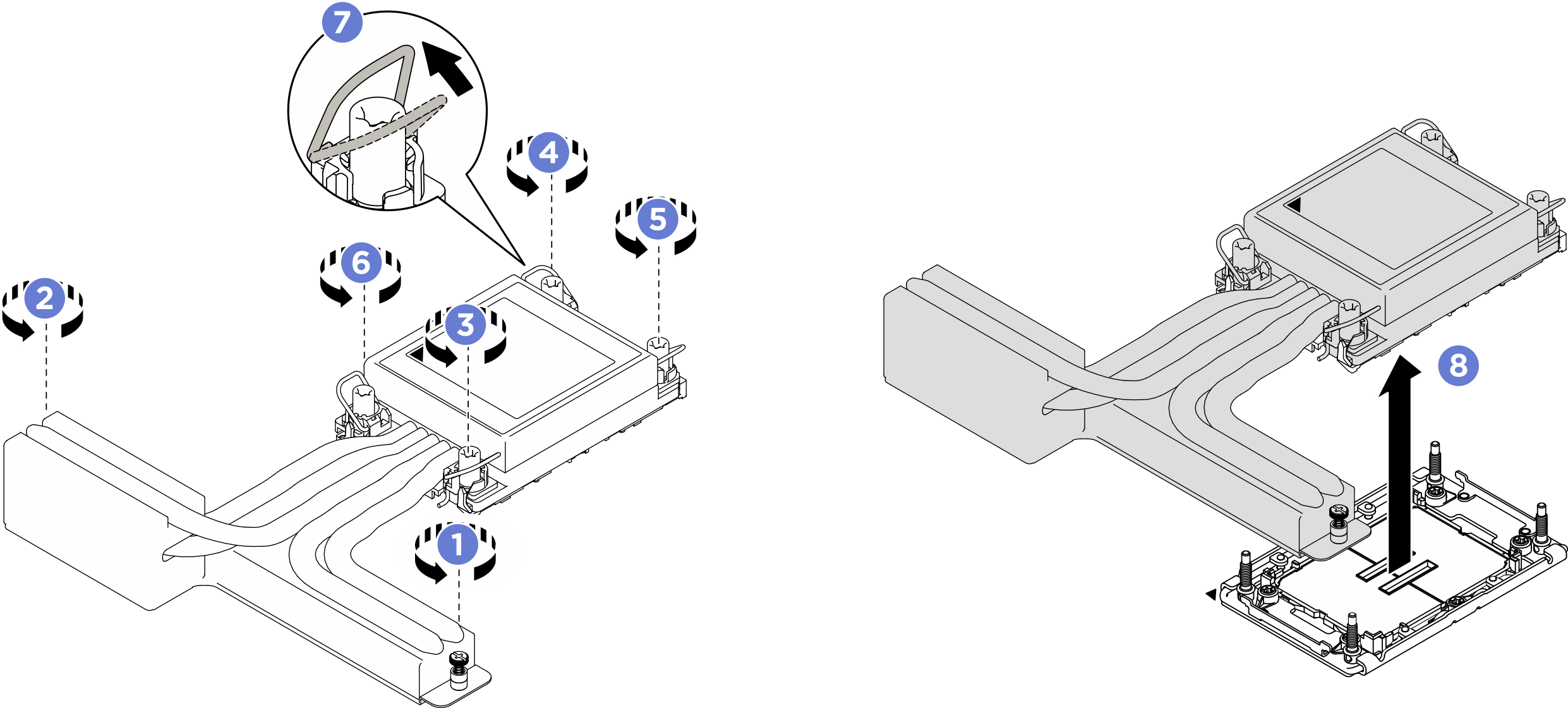

2. Extraiga el PHM de la placa del sistema.
   Nota

   • No toque los contactos en la parte inferior del procesador.
   • Mantenga el zócalo del procesador limpio de objetos para evitar posibles daños.
   1. Ajuste el destornillador con regulación de par en 0,58-0,62 N-m (5,1-5,5 lbf-inch). Luego, siga la secuencia ( > ) para soltar completamente los dos tornillos Phillips n.° 1.
   2. Ajuste el destornillador con regulación de par en 1,1±0,2 N-m (10±2,0 lbf-inch). Luego, siga la secuencia ( > > > ) para soltar completamente las cuatro tuercas Torx T30.
   3. Gire las barras antinclinación hacia afuera.
   4. Levante con cuidado el PHM del zócalo del procesador. Si el PHM no se puede levantar para quitarlo completamente del zócalo, suelte más las tuercas Torx T30 e intente levantar de nuevo el PHM.
      Figura 3. Extracción de PHM
