Instalación de un procesador y un disipador de calor

Esta tarea tiene instrucciones para instalar un procesador y un disipador de calor montados juntos, lo que se conoce como un módulo de procesador-disipador de calor (PHM). Esta tarea requiere una llave Torx T30. Este procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

S012
hot surface
PRECAUCIÓN
Superficie caliente cerca.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.
  • Cada zócalo del procesador debe contener una cubierta o un PHM. Al quitar o instalar un PHM, proteja los zócalos vacíos del procesador con una cubierta.
  • No toque los zócalos ni los contactos del procesador. Los contactos del zócalo del procesador son muy frágiles y fáciles de dañar. La existencia de contaminantes en los contactos del procesador, como la grasa de la piel, puede ocasionar errores de conexión.
  • No permita que la grasa térmica del procesador o del disipador de calor entren en contacto con ningún objeto. El contacto con cualquier superficie puede ocasionar daños en dicha grasa, lo cual destruye su efectividad. La grasa térmica puede dañar los componentes, como los empalmes eléctricos del zócalo del procesador.
  • Quite e instale solo un PHM a la vez. Si el sistema admite varios procesadores, instale los PHM comenzando desde el primer zócalo de procesador.
Nota
  • El disipador de calor, el procesador y el transportador del procesador del sistema pueden variar de los que se muestran en las ilustraciones.
  • Los PHM están diseñados de modo que se indica dónde deben instalarse y con qué orientación.
  • Para ver una lista de procesadores admitidos con su servidor, consulte Sitio web de Lenovo ServerProven. Todos los procesadores deben tener la misma velocidad, número de núcleos y frecuencia.
  • Antes de instalar un nuevo PHM o de sustituir un procesador, actualice el firmware del sistema al nivel más reciente. Consulte Actualización del firmware.
Nota
Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente:
  • Broca Phillips nº 1
  • Broca Torx T30
  • Destornillador con regulación de par
En la siguiente ilustración se muestran los componentes del procesador y del disipador de calor.

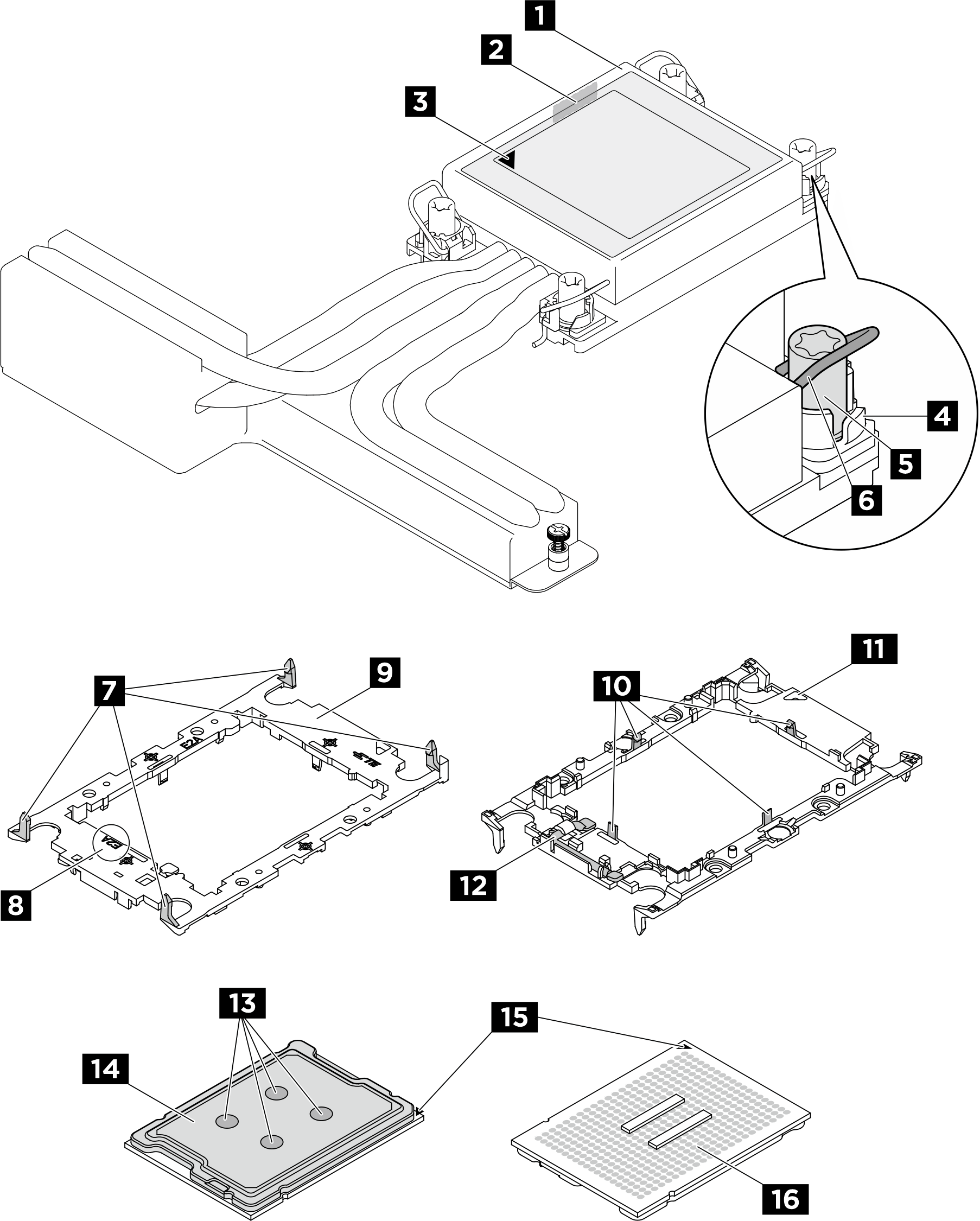

Figura 1. Componentes de PHM
PHM components
1 Disipador de calor2 Etiqueta de identificación del procesador
3 Marca triangular del disipador de calor4 Tuerca y elemento de sujeción de la barra
5 Tuerca Torx T306 Barra antinclinación
7 Clips para fijar el transportador a un disipador de calor8 Marcas de código de transportador del procesador
9 Transportador del procesador10 Clips para fijar el procesador en un transportador
11 Marca triangular del transportador12 Asa de expulsión del procesador
13 Grasa térmica14 Deflector de calor del procesador
15 Marca triangular del procesador16 Contactos del procesador
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

  1. Registre la etiqueta de identificación del procesador.
    • Si está sustituyendo un procesador y reutilizando el disipador de calor, quite la etiqueta de identificación del procesador del disipador de calor y sustitúyala por la nueva etiqueta que viene con el procesador de sustitución.
    • Si está sustituyendo un disipador de calor y reutilizando el procesador, quite la etiqueta de identificación del procesador del disipador de calor antiguo y colóquela en el nuevo disipador de calor en la misma ubicación.
      Nota
      Si no puede retirar la etiqueta y colocarla en el nuevo disipador de calor, o si la etiqueta se daña durante la transferencia, escriba con marcador permanente el número de serie del procesador de la etiqueta de identificación del procesador en el nuevo disipador de calor en el mismo lugar en el que se ubicaría la etiqueta.
  2. Instale el procesador en el nuevo transportador.
    Nota
    • Si está sustituyendo el procesador y reutilizando el disipador de calor, utilice el nuevo transportador que se incluye con el nuevo procesador.
    • Si está sustituyendo el disipador de calor y reutilizando el procesador y si el nuevo disipador de calor viene con dos transportadores de procesador, asegúrese de usar el mismo tipo de transportador que el que desechó.
    1. Asegúrese de que el asa del transportador esté en la posición cerrada.
    2. Alinee el procesador en el nuevo transportador, de modo que las marcas triangulares se alineen. Luego, inserte el extremo marcado del procesador en el transportador.
    3. Sostenga el extremo insertado del procesador en su posición y gire el extremo no marcado del procesador hacia abajo y hacia fuera del procesador.
    4. Presione el procesador y fije el extremo no marcado debajo del clip del transportador.
    5. Gire con cuidado los lados del transportador hacia abajo y hacia fuera del procesador.
    6. Presione el procesador y fije los lados debajo de los clips del transportador.
      Nota
      Para evitar que el procesador caiga del transportador, sosténgalo con el lado del contacto del procesador hacia arriba y sostenga el conjunto procesador-transportador por los laterales del transportador.

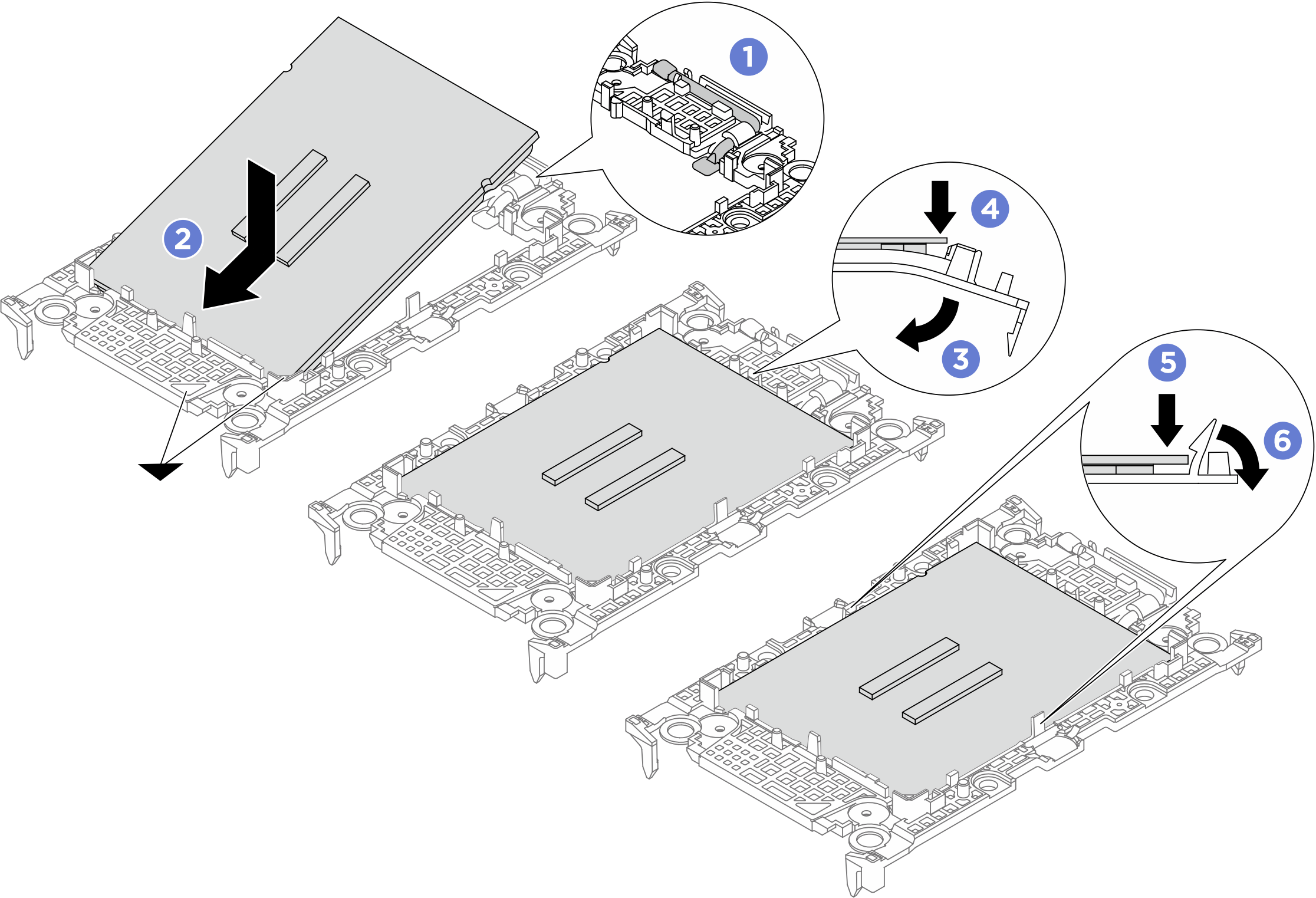

      Figura 2. Instalación del transportador del procesador
      Installing a processor carrier
  3. Aplique grasa térmica.
    • Si está sustituyendo el disipador de calor y reutilizando el procesador, un disipador de calor nuevo viene con grasa térmica y no es necesario aplicar grasa térmica nueva.
      Nota
      Para garantizar el mejor rendimiento, verifique la fecha de fabricación en el nuevo disipador de calor y asegúrese de que no sobrepase los dos años. De lo contrario, limpie la grasa térmica existente y aplique la nueva grasa térmica.
    • Si está sustituyendo el procesador y reutilizando el disipador de calor, lleve a cabo los pasos siguientes para aplicar grasa térmica:
      1. Si hay grasa térmica antigua en el disipador de calor, límpiela con una toallita de limpieza con alcohol.
      2. Coloque con cuidado el procesador y el transportador en la bandeja de envío con el lado del contacto del procesador hacia abajo. Asegúrese de que la marca triangular del transportador esté orientada hacia la bandeja de envío, como se muestra a continuación.
      3. Aplique la grasa térmica a la parte superior del procesador con la jeringuilla formando cuatro puntos espaciados uniformemente, cada uno de aproximadamente 0,1 ml de grasa térmica.

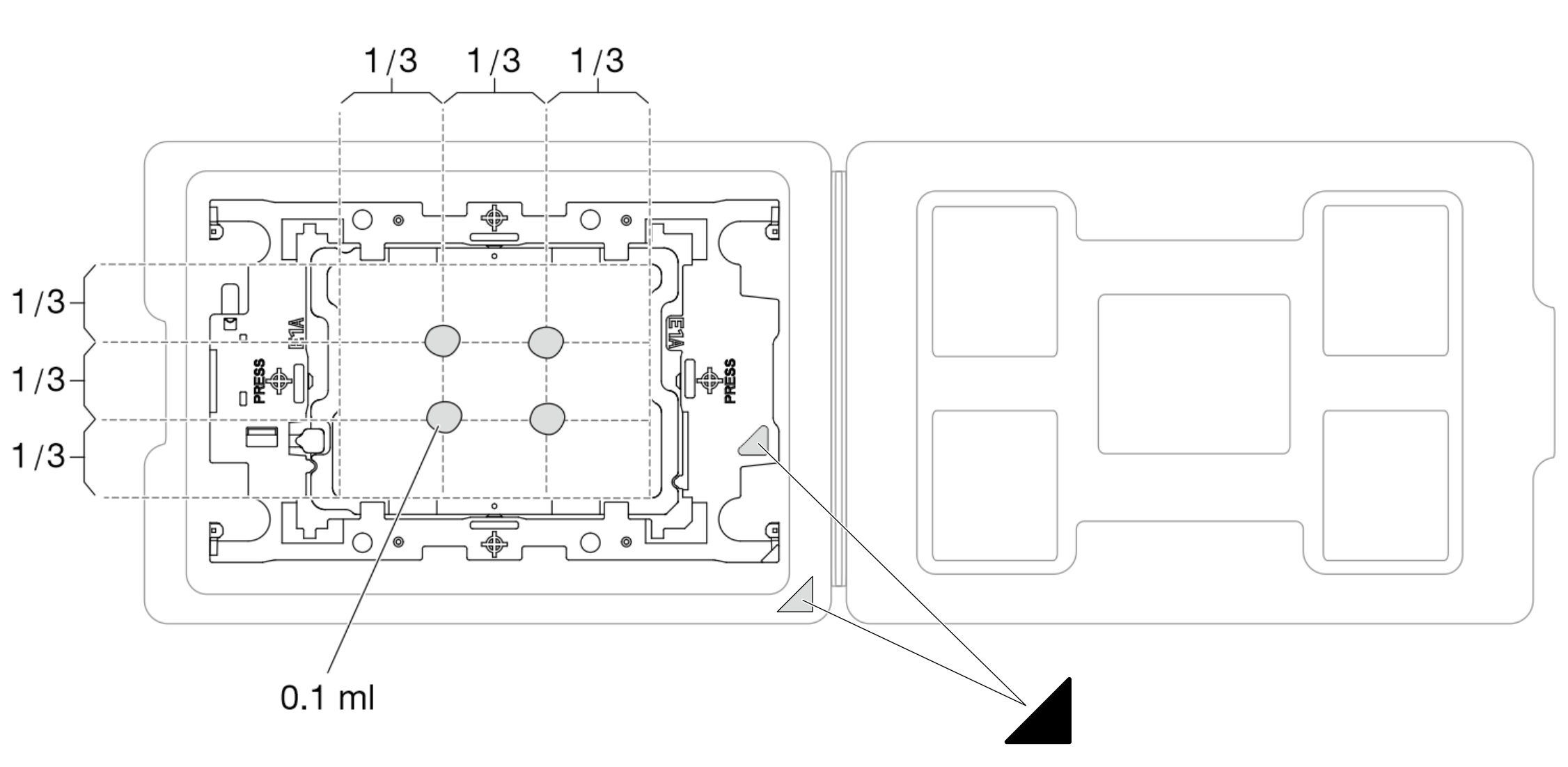

        Figura 3. Aplicación de grasa térmica con el procesador en la bandeja de envío
        Thermal grease application with processor in shipping tray
  4. Ensamble el procesador y el disipador de calor.

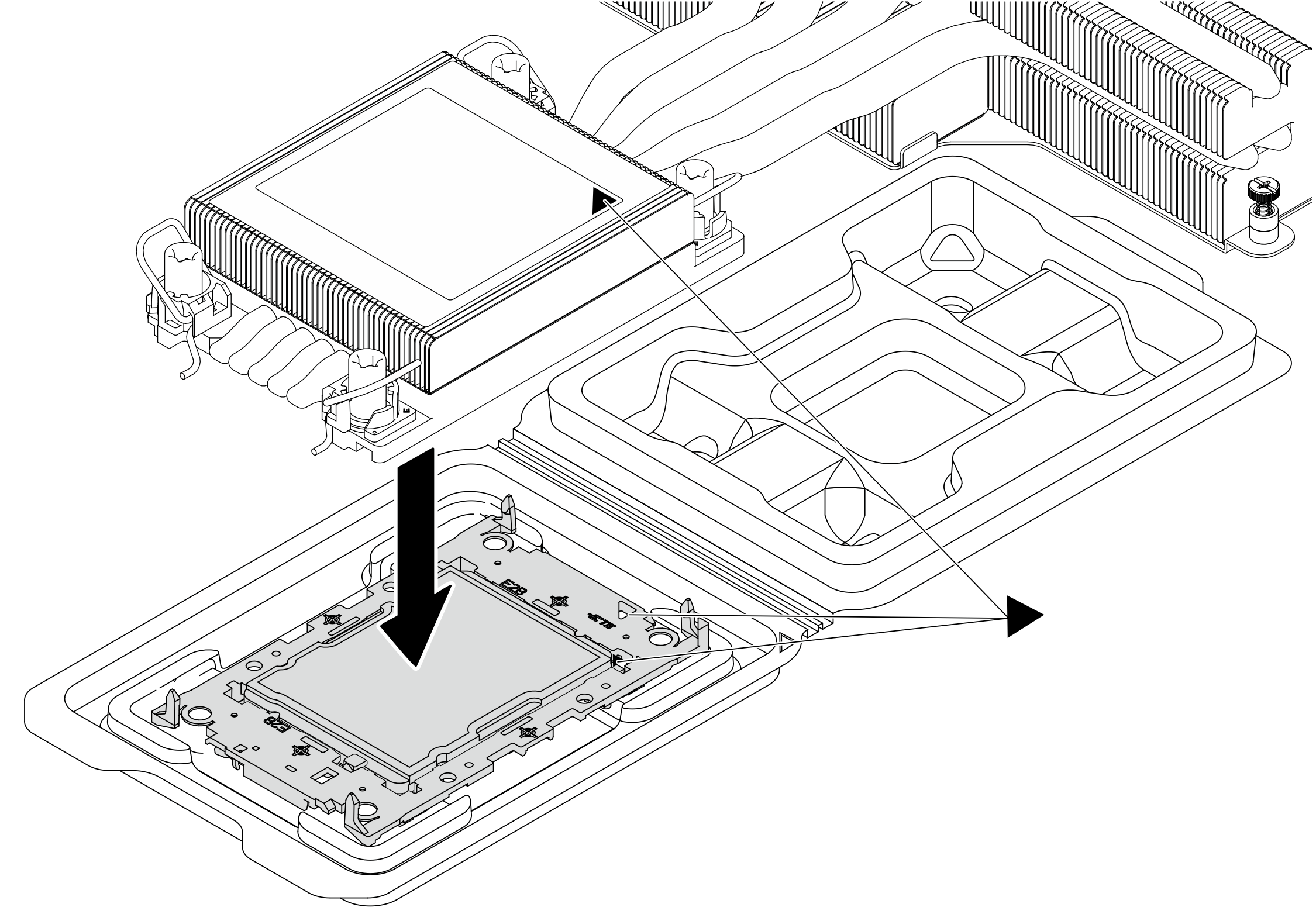

    Figura 4. Ensamblaje del PHM con el procesador en la bandeja de envío
    Assembling the PHM with processor in shipping tray
    1. Alinee la marca triangular en la etiqueta del disipador de calor con la marca triangular en el transportador del procesador y el procesador.
    2. Instale el disipador de calor en el procesador-transportador.
    3. Presione el transportador en su posición hasta que los clips en las cuatro esquinas se enganchen. Inspecciónelo visualmente para asegurarse de que no haya espacio entre el transportador del procesador y el disipador de calor.

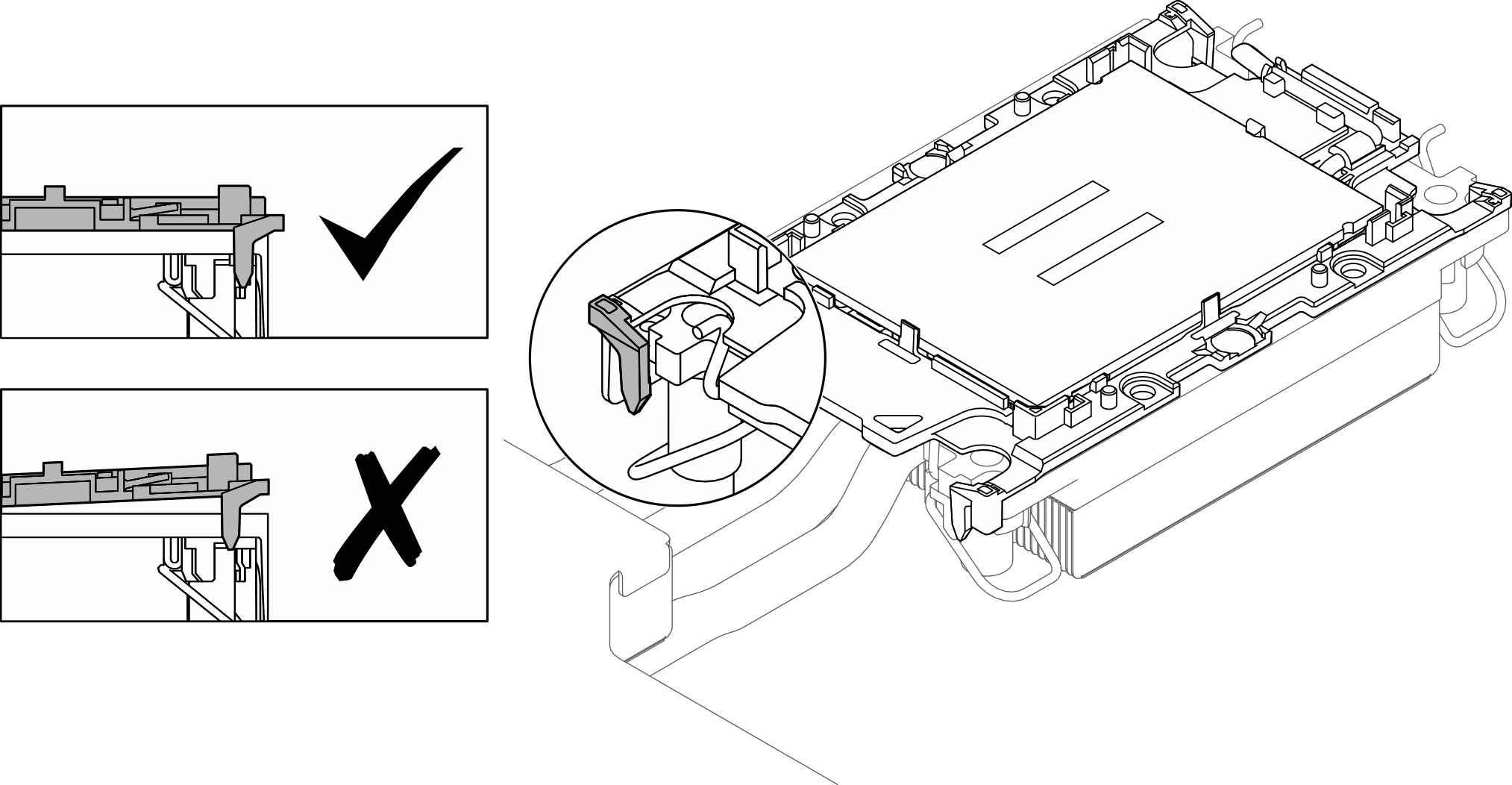

      Figura 5. Inspeccione visualmente los clips del portador
      Visually inspect carrier clips
  5. Instale el módulo de procesador-disipador de calor en el zócalo del procesador.
    Nota
    • No toque los contactos en la parte inferior del procesador.
    • Mantenga el zócalo del procesador limpio de objetos para evitar posibles daños.
    1. Gire las barras antinclinación hacia afuera.
    2. Alinee la marca triangular y las cuatro tuercas Torx T30 del PHM con la marca triangular y los postes roscados del zócalo del procesador. Luego, inserte el PHM en el zócalo del procesador.
    3. Gire las barras antinclinación hacia adentro hasta que se enganchen a los ganchos del zócalo.
    4. Ajuste el destornillador con regulación de par en 1,1±0,2 N-m (10±2,0 lbf-inch). Luego, siga la secuencia ( > > > ) para apretar completamente las cuatro tuercas Torx T30. A continuación, realice una inspección visual para asegurarse de que no haya ningún espacio entre el hombro del tornillo debajo del disipador de calor y el zócalo del procesador.
    5. Ajuste el destornillador con regulación de par en 0,58-0,62 N-m (5,1-5,5 lbf-inch). Luego, siga la secuencia ( > ) para apretar completamente los dos tornillos Phillips n.° 1.

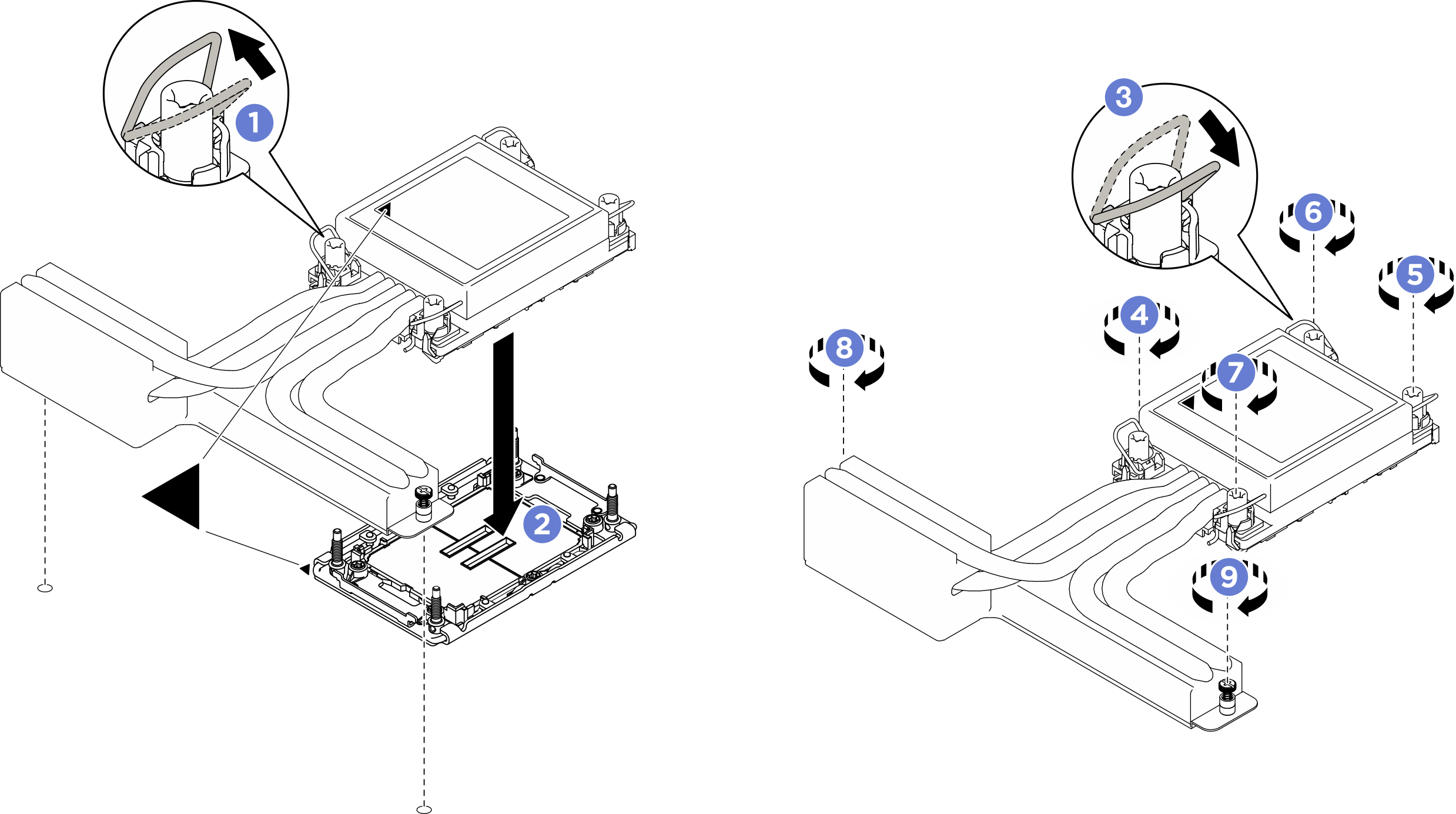

      Figura 6. Instalación de la PHM
      PHM installation
  6. Empuje la lanzadera del sistema completamente hacia el chasis.
    1. Levante los dos pestillos de bloqueo a ambos lados de la lanzadera.
    2. Deslice la lanzadera en el chasis.
    3. Empuje la lanzadera completamente hacia el interior del chasis.
    4. Gire las dos palancas de liberación hasta que se bloqueen en su lugar.
    Figura 7. Instalación de la lanzadera del sistema
    System shuttle installation

    System shuttle installation

Después de finalizar

Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
