Retrait d’un processeur et d’un dissipateur thermique

Cette tâche comporte les instructions relatives au retrait d’un processeur-dissipateur thermique assemblés, également appelés module de dissipation thermique du processeur. Cette tâche requiert un tournevis Torx T30. Cette procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

S012

ATTENTION

Surface chaude à proximité.

S011

ATTENTION

Bords, coins ou articulations tranchants.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
• Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.
• Chaque socket de processeur doit toujours comporter un cache ou un module de processeur-dissipateur thermique (PHM). Lorsque vous retirez ou installez un module de processeur-dissipateur thermique, protégez les sockets vides du processeur avec un cache.
• Veillez à ne pas toucher le socket ou les contacts du processeur. Les contacts du socket de processeur sont extrêmement fragiles et peuvent facilement être endommagés. Toute présence de contaminants sur les contacts du processeur (sueur corporelle, par exemple) peut entraîner des problèmes de connexion.
• Assurez-vous que rien n’entre en contact avec la pâte thermoconductrice sur le processeur ou le dissipateur thermique. Toute surface en contact peut endommager la pâte thermoconductrice et la rendre inefficace. La pâte thermoconductrice peut endommager des composants, tels que les connecteurs électriques dans le connecteur de processeur.
• Retirez et installez un seul module de processeur-dissipateur thermique à la fois. Si le système prend en charge plusieurs processeurs, installez les modules de processeur-dissipateur thermique en commençant par le premier socket de processeur.

Remarque

Assurez-vous de disposer des outils requis répertoriés ci-dessous afin de pouvoir remplacer correctement le composant :

• Embout Phillips #1
• Embout Torx T30
• Tournevis dynamométrique

La figure ci-après illustre les composants du processeur et du dissipateur thermique.

Figure 1. Composants du module de processeur-dissipateur thermique

1 Dissipateur thermique	2 Étiquette d’identification de processeur
3 Marque triangulaire sur le dissipateur thermique	4 Douille et retenue anti-inclinaison
5 Douille T30 Torx	6 Crochet de câble anti-inclinaison
7 Clips de fixation du support à un dissipateur thermique	8 Inscription de code du support du processeur
9 Support de processeur	10 Clips de fixation du processeur dans un support
11 Marque triangulaire de support	12 Poignée d’éjection du processeur
13 Pâte thermoconductrice	14 Dissipateur thermique du processeur
15 Marque triangulaire de processeur	16 Points de contact du processeur

Procédure

1. Tirez la navette système jusqu’à la position d’arrêt.
   1. Appuyez sur les deux loquets de déblocage bleus.
   2. Faites pivoter les deux leviers de déverrouillage jusqu’à ce qu’ils soient perpendiculaires à la navette.
   3. Tirez la navette vers l’avant jusqu’à la butée.
      Important

      Afin d’éviter d’infliger tout dommage, poussez les deux leviers de dégagement vers l’arrière. Assurez-vous qu’ils s’enclenchent bien en place une fois la navette de commutation PCIe tirée jusqu’à sa position d’arrêt.
      Figure 2. Mise en place (en tirant) de la navette système en position d’arrêt


2. Retirez le module de processeur-dissipateur thermique de la carte mère.
   Remarque

   • Ne touchez pas les contacts situés au bas du processeur.
   • Maintenez le connecteur de processeur libre de tout objet afin d’éviter les dommages possibles.
   1. Le tournevis dynamométrique doit être réglé sur 5,1-5,5 lbf-in (0,58-0,62 N-m). Ensuite, suivez la séquence suivante ( > ) afin de desserrer complètement les deux vis cruciformes n° 1.
   2. Réglez le tournevis dynamométrique sur 10 ± 2,0 lbf-inch (1,1 ±0,2 N-m). Ensuite, suivez la séquence ( > > > ) pour desserrer complètement les quatre écrous Torx T30.
   3. Faites pivoter les crochets de câble anti-inclinaison vers l’extérieur.
   4. Soulevez soigneusement le module de processeur-dissipateur thermique du connecteur de processeur. Si le module de processeur-dissipateur thermique ne peut pas être complètement retiré du connecteur, desserrez davantage les douilles Torx T30 et réessayez de le soulever.

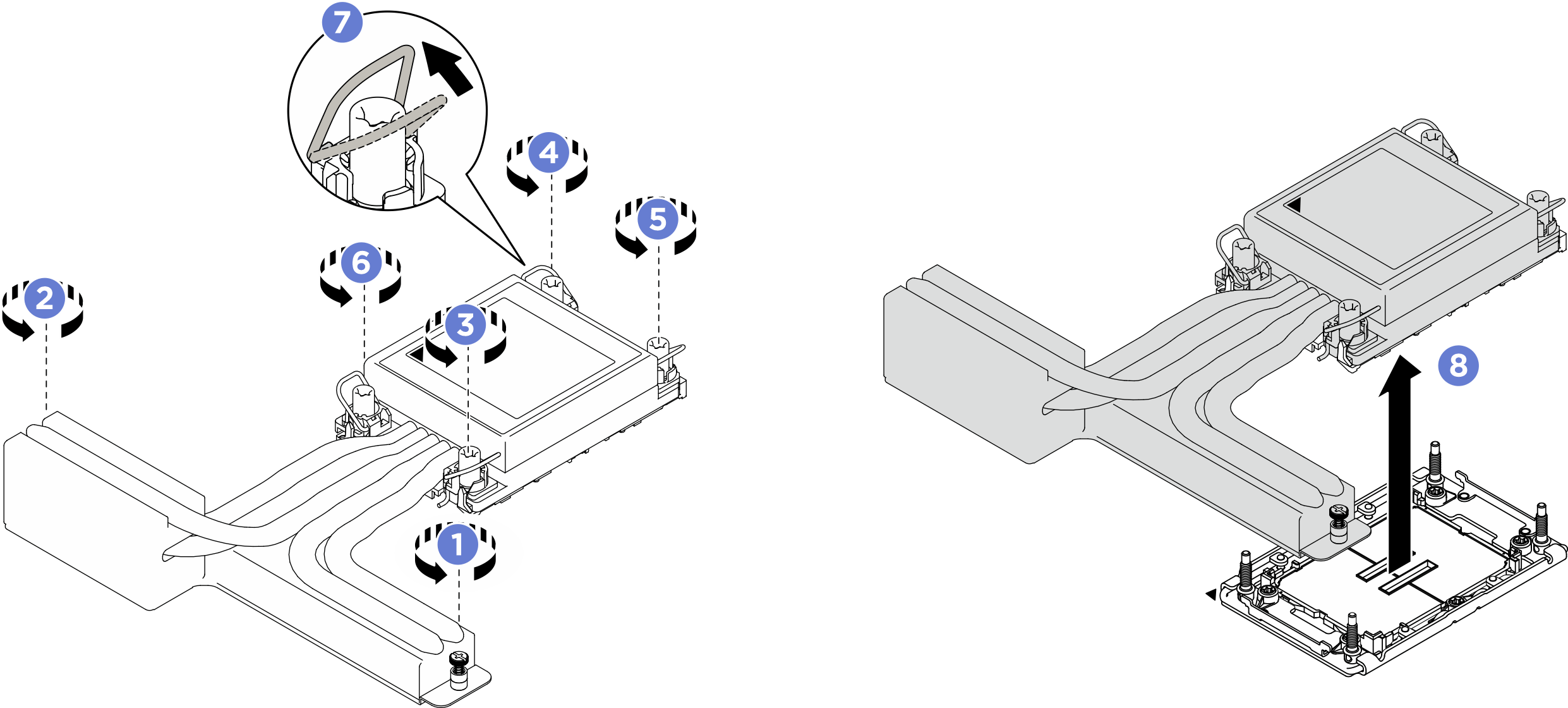

      Figure 3. Retrait du module PHM
