卸下處理器和散熱槽

此作業提供卸下已組裝之處理器及散熱槽（稱為處理器散熱槽模組 (PHM)）的指示。此作業需要 Torx T30 螺絲起子。此程序必須由經過培訓的維修技術人員執行。

關於此作業

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

S012

注意

附近有高溫表面。

S011

注意

附近有銳利的邊緣、邊角或接頭。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。
• 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。
• 每個處理器插座都必須始終裝有防塵蓋或 PHM。卸下或安裝 PHM 時，請使用防塵蓋保護空的處理器插座。
• 請勿觸摸處理器插座或處理器接點。處理器插座接點非常脆弱，十分容易損壞。處理器接點上的雜質（如皮膚上的油脂）可能導致連接失敗。
• 請勿讓處理器或散熱槽上的散熱膏接觸到任何東西。接觸任何表面都會導致散熱膏受到不良影響，使其效力減弱。散熱膏可能會損壞元件，例如處理器插座中的電源接頭。
• 一次只卸下及安裝一個 PHM。如果系統支援多個處理器，請從第一個處理器插座開始安裝 PHM。

註

確定您已備妥下列所需工具，以便正確更換元件：

• 1 號十字起子頭
• Torx T30 起子頭
• 扭矩螺絲起子

下圖顯示處理器和散熱槽的元件。

圖 1. PHM 元件

1 散熱槽	2 處理器識別標籤
3 散熱槽三角形標記	4 螺帽和導線環固定器
5 Torx T30 螺帽	6 防傾導線環
7 將支架固定到散熱槽的固定夾	8 處理器支架代碼標記
9 處理器支架	10 將處理器固定在支架中的固定夾
11 支架三角形標記	12 處理器彈出器把手
13 散熱膏	14 處理器散熱器
15 處理器三角形標記	16 處理器接點

程序

1. 將系統滑動箱拉到停止位置。
   1. 按下兩個藍色鬆開閂鎖。
   2. 旋轉兩個釋放桿，直到它們垂直於滑動箱。
   3. 向前拉動滑動箱，直到其停止。
      重要

      為避免損壞，在將 PCIe 交換器滑動箱延伸至其停止位置後，請將兩個鬆開拉桿推回並確保其已鎖入定位。
      圖 2. 將系統滑動箱拉到停止位置


2. 從主機板卸下 PHM。
   註

   • 請勿碰觸處理器底部的接點。
   • 讓處理器插座保持清潔，以避免可能的損壞。
   1. 將扭力螺絲起子設定為 5.1-5.5 lbf-inch（0.58-0.62 N·m）；然後依序（＞）完全鬆開兩顆 Phillips #1 螺絲。
   2. 將扭力螺絲起子設定為 10±2.0 lbf-吋（1.1±0.2 N-m）；然後依照順序（ > > > ）完全鬆開四顆 Torx T30 螺母。
   3. 向外旋轉防傾導線環。
   4. 小心從處理器插座中提起 PHM。如果無法將 PHM 完全從插座中提起，請進一步鬆開 Torx T30 螺帽，然後再次嘗試提起 PHM。

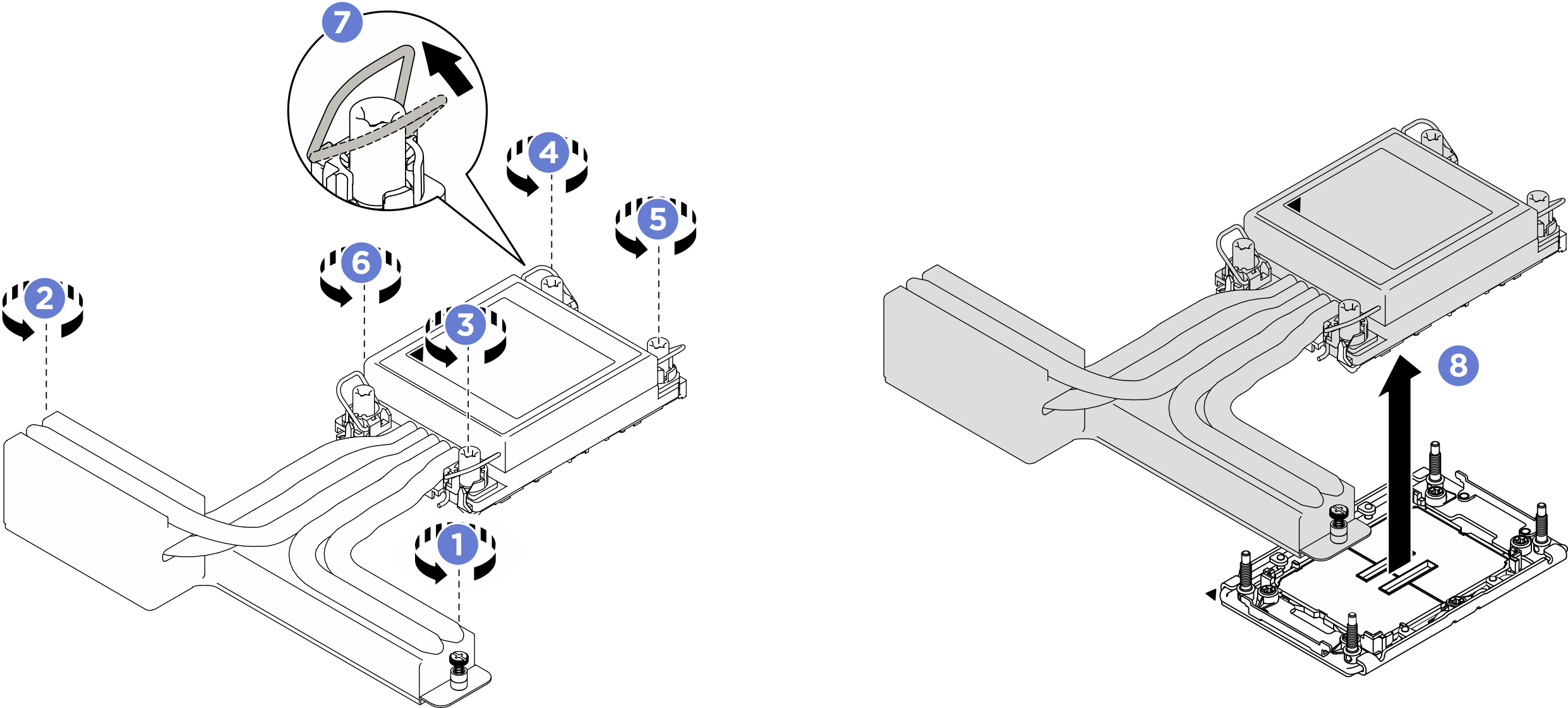

      圖 3. 卸下 PHM
