Rimozione di un processore e un dissipatore di calore

In questa sezione viene descritto come rimuovere un processore e un dissipatore di calore assemblati, noti come PHM (Processor-Heat-Sink Module). Questa attività richiede un driver Torx T30. Questa procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

S012

Avvertenza

Prossimità a una superficie calda.

S011

Avvertenza

Presenza di bordi, angoli o giunzioni taglienti.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.
• Ciascun socket del processore deve contenere sempre un coperchio o un PHM. Quando si rimuove o si installa un PHM, proteggere i socket del processore vuoti con un coperchio.
• Non toccare i contatti del processore o del socket del processore. I contatti del socket/processore sono estremamente delicati e potrebbero essere facilmente danneggiati. Agenti contaminanti sui contatti del processore, ad esempio il grasso della pelle, possono causare problemi di connessione.
• Evitare che il lubrificante termico sul processore o sul dissipatore di calore entri in contatto con altri elementi. Il contatto con qualsiasi superficie potrebbe contaminare il lubrificante termico e renderlo inefficace. Il lubrificante termico può danneggiare componenti, quali i connettori elettrici nel socket del processore.
• Rimuovere e installare solo un PHM alla volta. Se il sistema supporta più processori, installare i PHM iniziando dal primo socket del processore.

Nota

Assicurarsi di disporre degli strumenti necessari elencati di seguito per sostituire correttamente il componente:

• Punta Phillips n. 1
• Punta Torx T30
• Cacciavite dinamometrico

La figura seguente mostra i componenti del processore e del dissipatore di calore.

Figura 1. Componenti del PHM

1 Dissipatore di calore	2 Etichetta di identificazione del processore
3 Contrassegno triangolare del dissipatore di calore	4 Fermo di blocco del dado e del cavo
5 Dado Torx T30	6 Fermo del cavo
7 Fermi per fissare la piastra a un dissipatore di calore	8 Contrassegno del codice della piastra del processore
9 Piastra del processore	10 Fermi per fissare il processore in una piastra
11 Contrassegno triangolare della piastra	12 Maniglia di espulsione del processore
13 Lubrificante termico	14 Dissipatore di calore del processore
15 Contrassegno triangolare del processore	16 Contatti del processore

Procedura

1. Tirare lo shuttle di sistema in posizione di arresto.
   1. Premere i due fermi di rilascio blu.
   2. Ruotare le due leve di rilascio finché non sono perpendicolari allo shuttle.
   3. Tirare in avanti lo shuttle finché non si arresta.
      Importante

      Per evitare danni, spingere indietro le due leve di rilascio e assicurarsi che si blocchino in posizione dopo aver esteso lo shuttle dello switch PCIe nella posizione di arresto.
      Figura 2. Tirare lo shuttle di sistema in posizione di arresto


2. Rimuovere il modulo PHM dalla scheda di sistema.
   Nota

   • Non toccare i contatti del connettore sulla parte inferiore del processore.
   • Verificare che non siano presenti oggetti sul socket del processore per evitare che si danneggi.
   1. Impostare il cacciavite dinamometrico su 5,1-5,5 lbf-inch (0,58-0,62 N-m); quindi, seguire la sequenza ( > ) per allentare completamente le due viti Phillips #1.
   2. Impostare il cacciavite dinamometrico su 10±2,0 lbf-inch (1,1±0,2 N-m); seguire quindi la sequenza ( > > > ) per allentare completamente i quattro dadi Torx T30.
   3. Ruotare i fermi del cavo verso l'esterno.
   4. Sollevare delicatamente il PHM dal socket del processore. Se non è possibile estrarre completamente il PHM dal socket, allentare ulteriormente i dadi T30 Torx e provare a sollevare nuovamente il PHM.

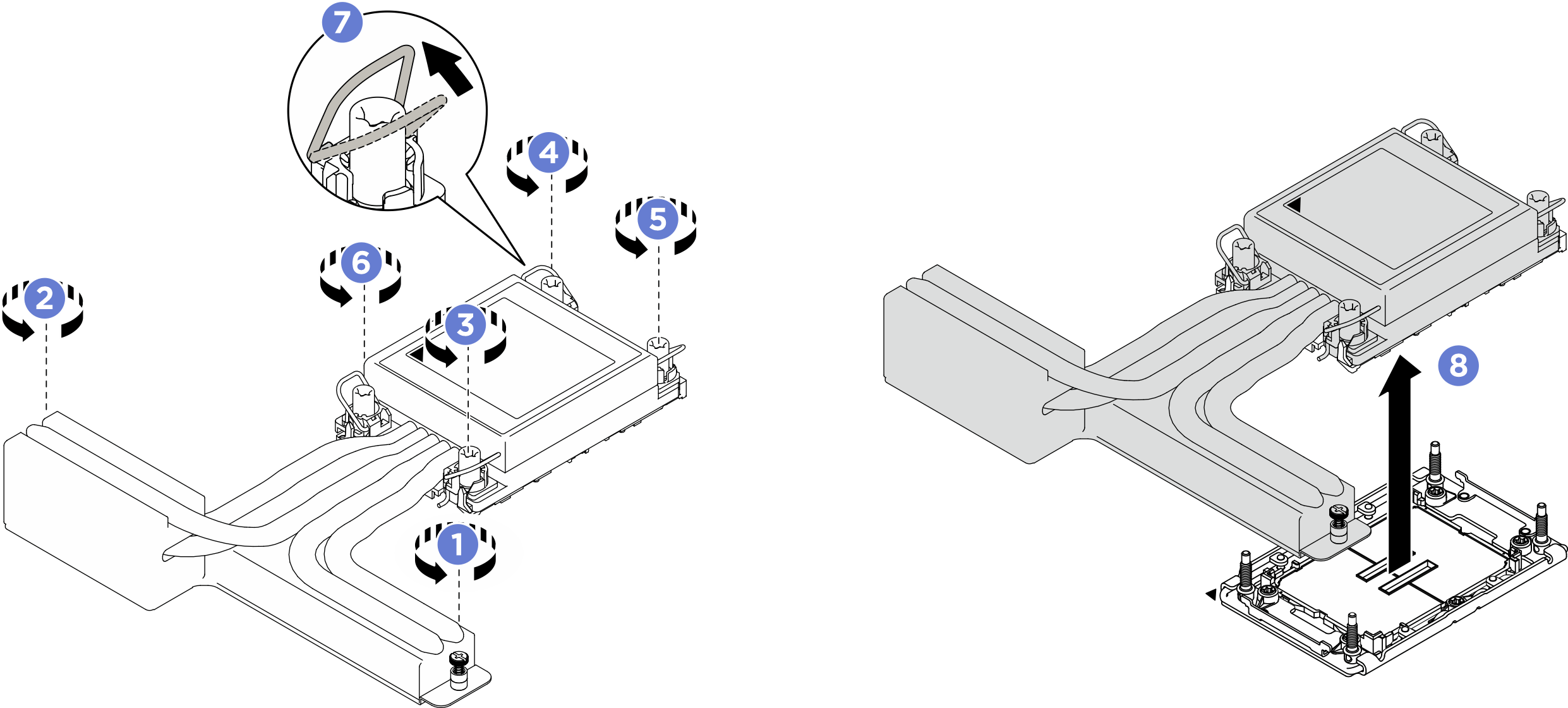

      Figura 3. Rimozione del PHM
