卸下 PSU 轉插卡

請依照本節中的指示卸下 PSU 轉插卡。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。
  • 執行此程序時，現場需要兩個人和一台最大可承重 400 磅（181 公斤）的起重設備。如果您還沒有可用的起重設備，Lenovo 提供了 Genie Lift GL-8 material lift，可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時，請確保包含腳踏釋放煞車和負荷平台。

程序

  1. 將系統滑動箱從機箱中拉出，然後放在升降平臺上。請參閱卸下系統滑動箱。
  2. 斷開 PSU 轉插卡上的電纜。
  3. 卸下 PSU 轉插卡。
    1. 拉出兩個柱塞。
    2. 旋轉兩個鬆開閂鎖，使 PSU 轉插卡與電源配送板分離。
    3. 抓住 PSU 轉插卡邊緣，小心地將其從電源複合體拉出。

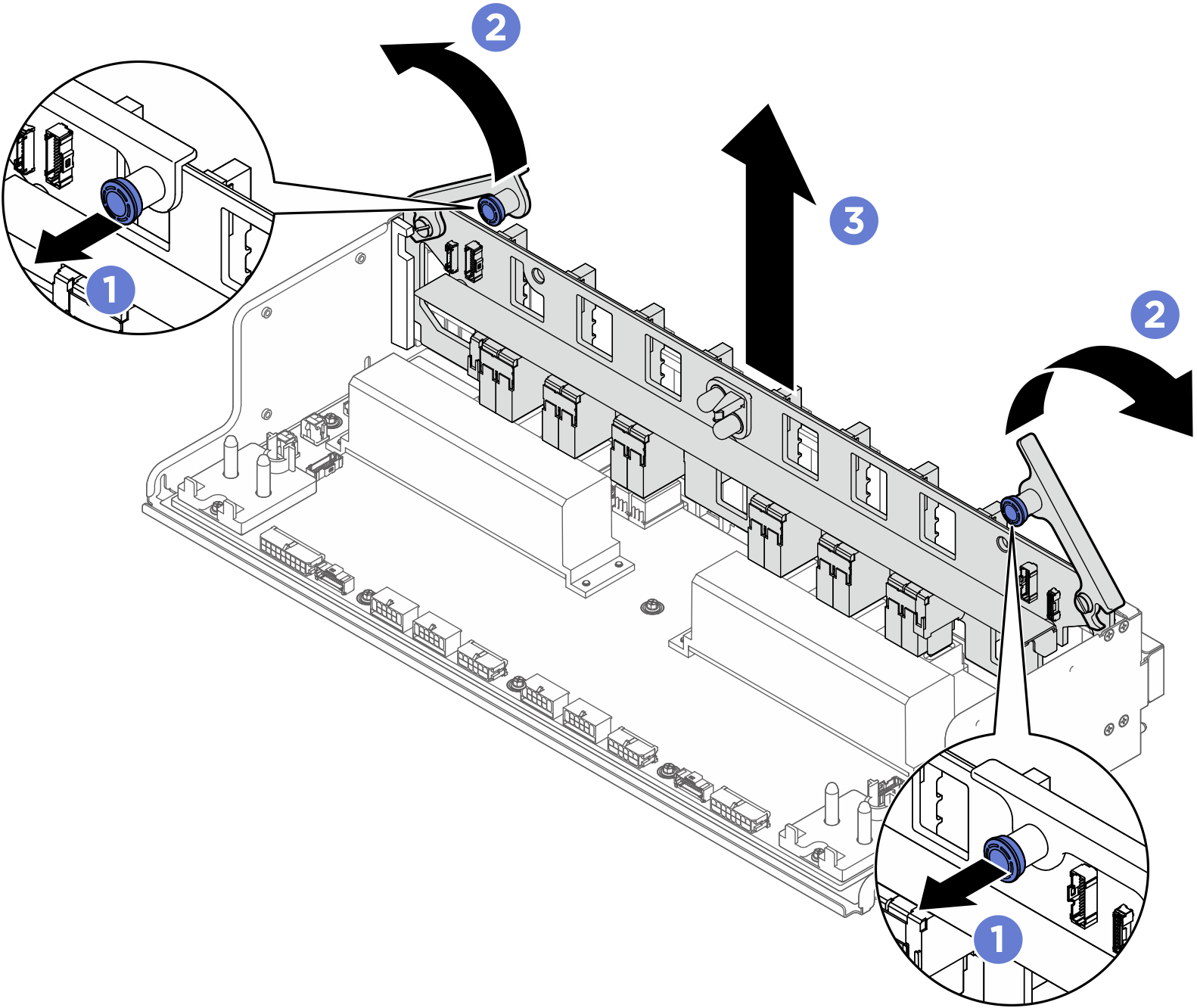

      圖 1. 卸下 PSU 轉插卡
      PSU interposer removal

在您完成之後

如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
