Extracción de la tarjeta de interposición de PSU

Siga las instrucciones que aparecen en esta sección para extraer la tarjeta de interposición de PSU. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
  • Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.

Procedimiento

  1. Tire de la lanzadera del sistema para quitarla del chasis y colóquela en la plataforma elevadora. Consulte Extracción de la lanzadera del sistema.
  2. Desconecte los cables de la tarjeta de interposición de PSU.
  3. Quite la tarjeta de interposición de la PSU.
    1. Quite los dos émbolos.
    2. Gire los dos pestillos de liberación para desenganchar la tarjeta de interposición de la PSU de la placa de distribución de alimentación.
    3. Sujete la tarjeta de interposición de la PSU por los bordes y tírela suavemente hacia fuera del complejo de alimentación.

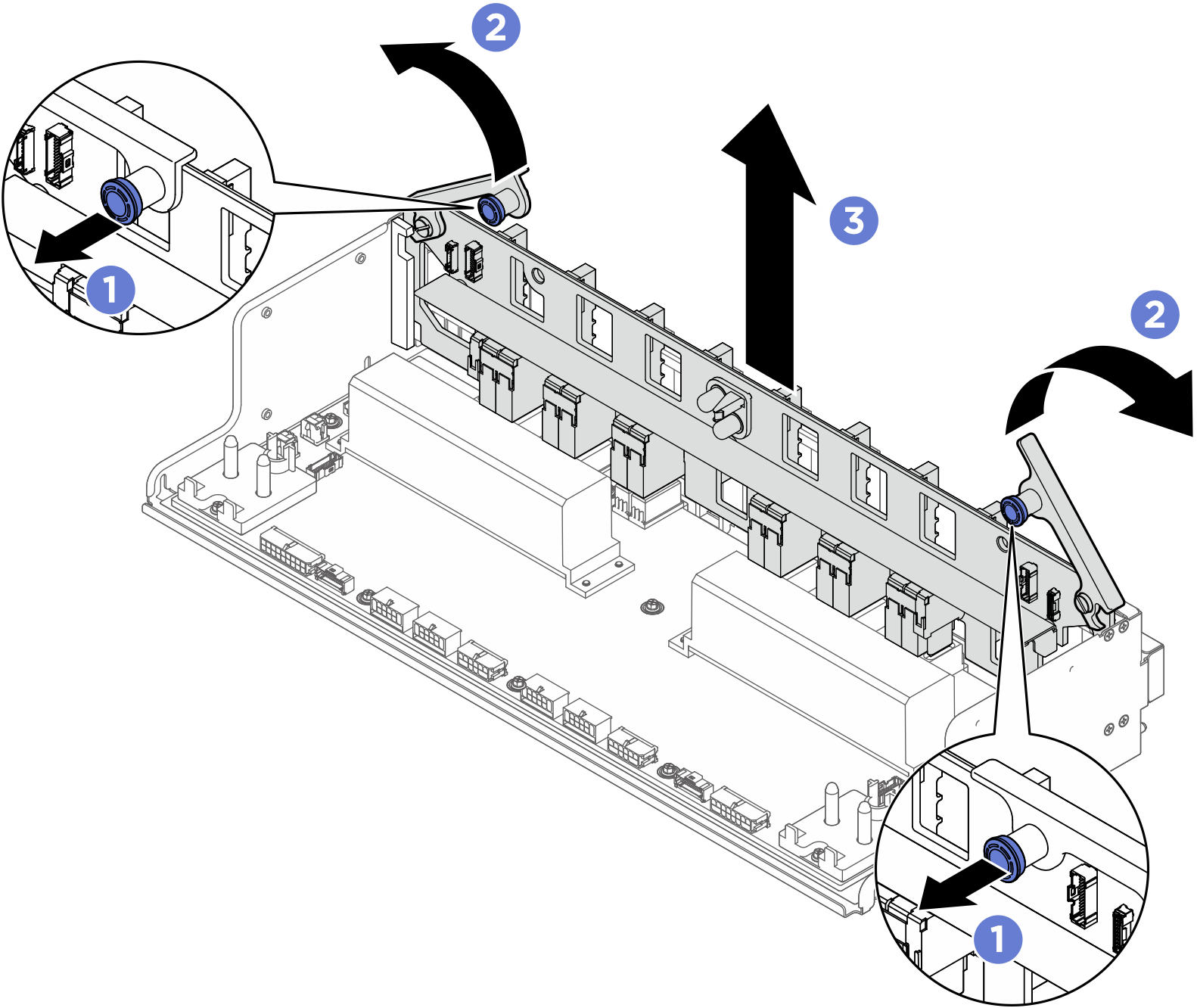

      Figura 1. Extracción de la tarjeta de interposición de PSU
      PSU interposer removal

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
