Remover a placa de interposição de PSU

Siga as instruções nesta seção para remover a placa de interposição de PSU. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
  • Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.

Procedimento

  1. Puxe o suporte do sistema para fora do chassi e coloque-o na plataforma de elevação. Consulte Remover o suporte do sistema.
  2. Desconecte os cabos da placa de interposição de PSU.
  3. Remova a placa de interposição de PSU.
    1. Puxe os dois êmbolos.
    2. Gire as duas travas de liberação para desencaixar a placa de interposição de PSU da placa de distribuição de energia.
    3. Segure a placa de interposição de PSU pelas bordas e retire-a com cuidado do complexo de energia.

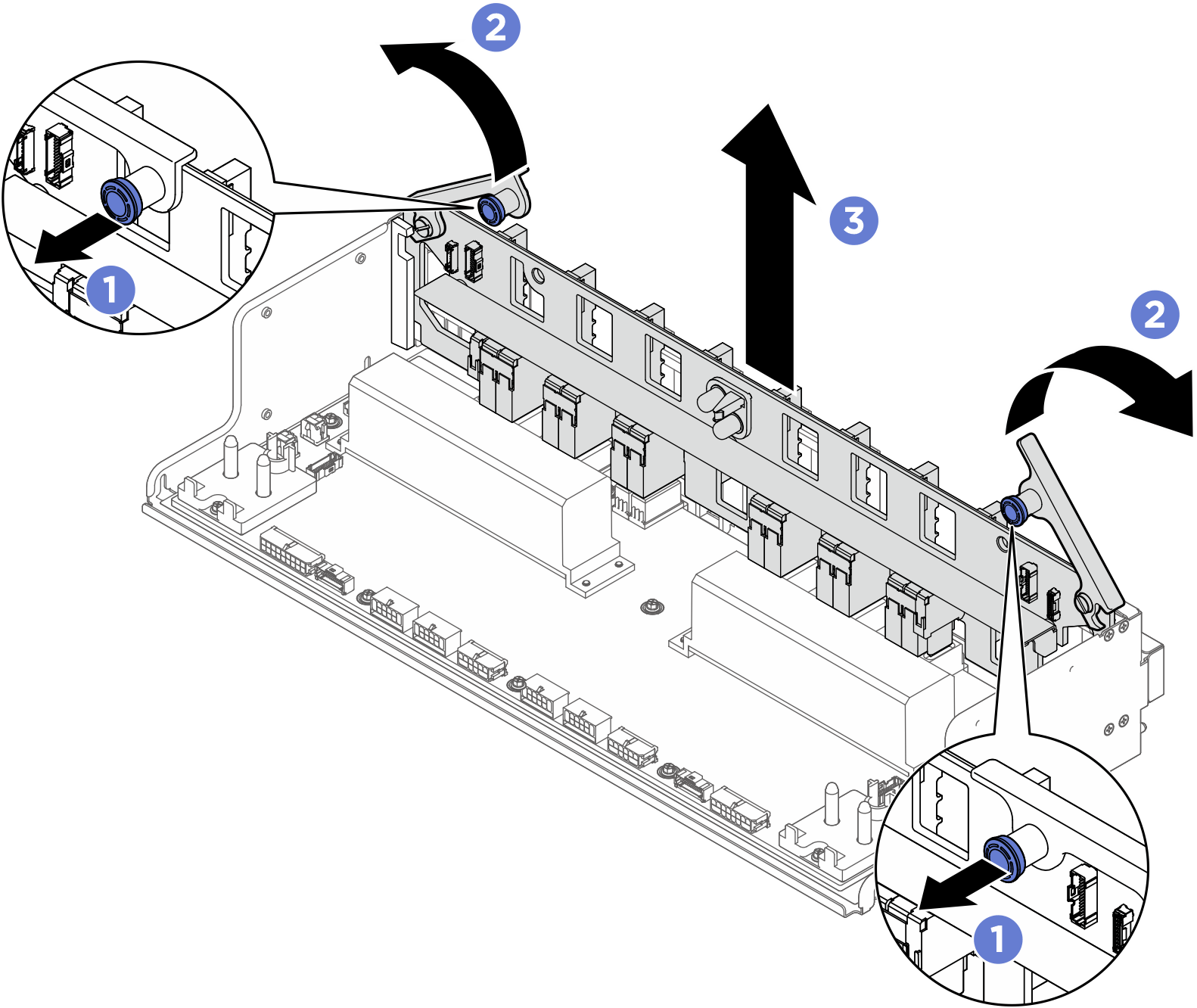

      Figura 1. Remoção da placa de interposição de PSU
      PSU interposer removal

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
