Rimozione dell'interposer PSU
Seguire le istruzioni riportate in questa sezione per rimuovere l'interposer PSU. La procedura deve essere eseguita da un tecnico qualificato.
Informazioni su questa attività
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
- Per eseguire questa procedura sono necessarie due persone e un dispositivo di sollevamento in grado di supportare fino a 400 libbre (181 kg). Se non si dispone già di un dispositivo di sollevamento, Lenovo offre la Genie Lift GL-8 material lift che può essere acquistata in Data Center Solution Configurator. Assicurarsi di includere il freno a pedale e la piattaforma di carico al momento dell'ordine Genie Lift GL-8 material lift.
Procedura
- Estrarre lo shuttle di sistema dallo chassis e posizionarlo sulla piattaforma elevatrice. Vedere Rimozione dello shuttle di sistema.
- Scollegare i cavi dall'interposer PSU.
- Rimuovere l'interposer PSU.

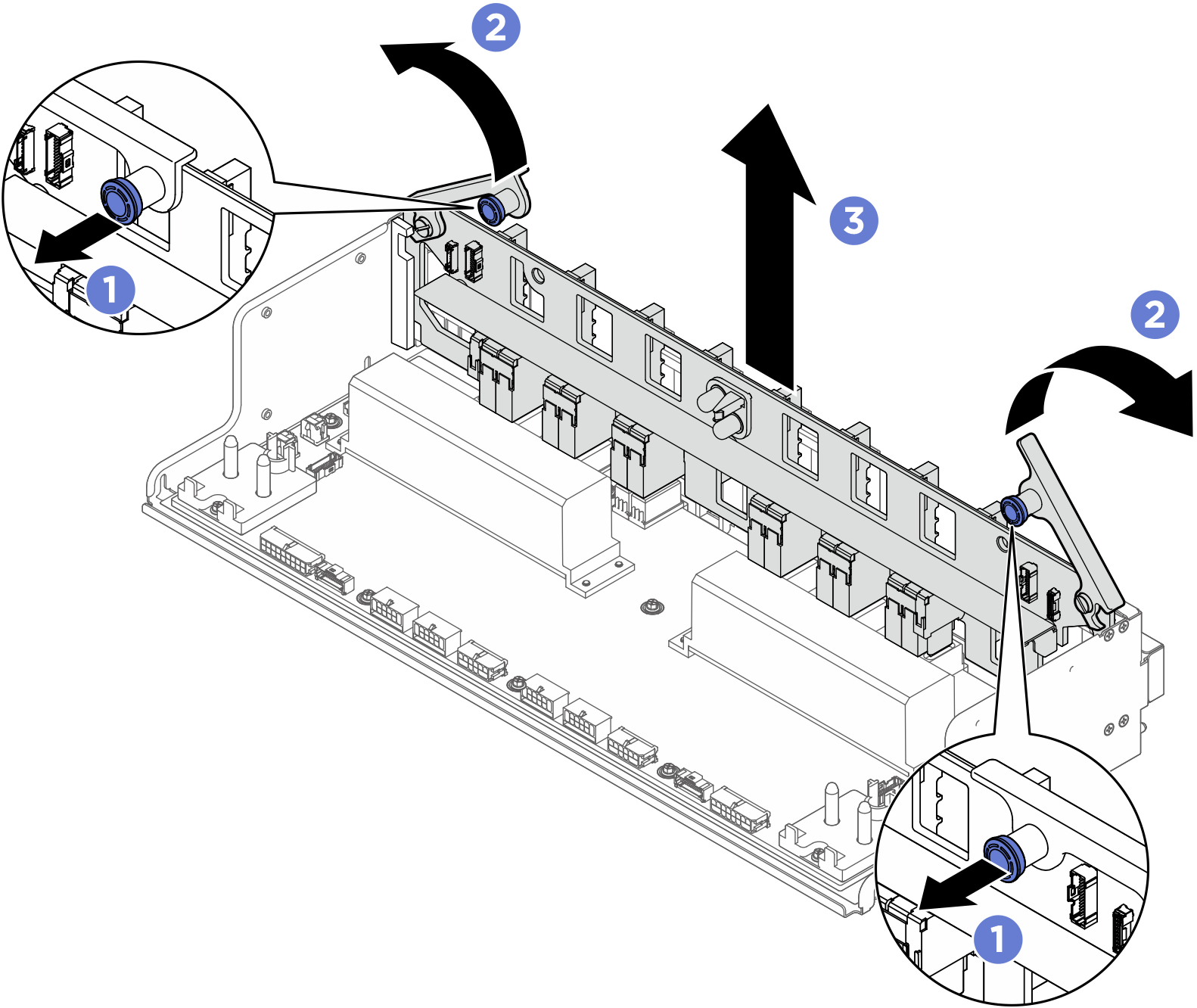

Estrarre le due manopole.
Ruotare i due fermi di rilascio per sganciare l'interposer PSU dalla scheda di distribuzione dell'alimentazione.
Afferrare l'interposer PSU dai bordi ed estrarlo con cautela dal complesso di alimentazione.Figura 1. Rimozione dell'interposer PSU
Dopo aver terminato
Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
