Instalar a placa de interposição de PSU
Siga as instruções nesta seção para instalar a placa de interposição de PSU. O procedimento deve ser executado por um técnico treinado.
Sobre esta tarefa
Atenção
- Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
- Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
- Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.
Vá para Site de download de drivers e software para o ThinkSystem SR680a V3 para ver as atualizações de firmware e driver mais recentes para o seu servidor.
Acesse Atualizar o firmware para obter mais informações sobre ferramentas de atualização de firmware.
Procedimento
Alinhe a placa de interposição de PSU com seus conectores na placa de distribuição de energia; em seguida, pressione a placa de interposição de PSU nos conectores até que ela fique bem encaixada.
Puxe os dois êmbolos.

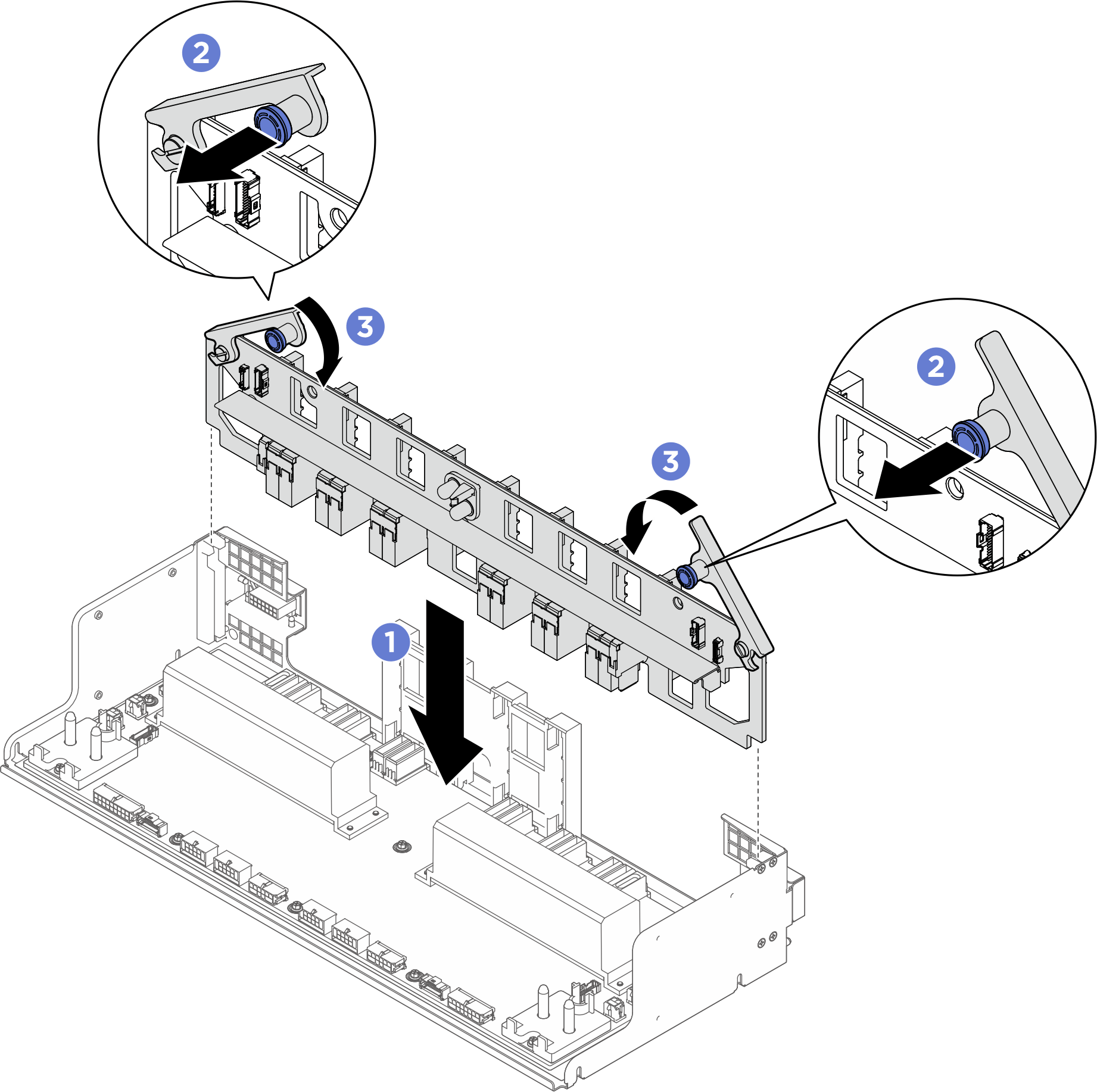

Gire as duas travas de liberação para baixo até travarem.Figura 1. Instalação da placa de interposição de PSU
Depois de concluir
- Reinstale o suporte do sistema. Consulte Instalar o suporte do sistema.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
