Roteamento de cabos do ventilador auxiliar traseiro

Use esta seção para entender o roteamento de cabos dos ventiladores auxiliares traseiros.

Nota

Conecte os cabos verdes aos dois conectores a seguir na placa de distribuição de energia.

• Conector de energia do ventilador 19 (PUMP2)
• Conector de energia do ventilador 17 (PUMP5)

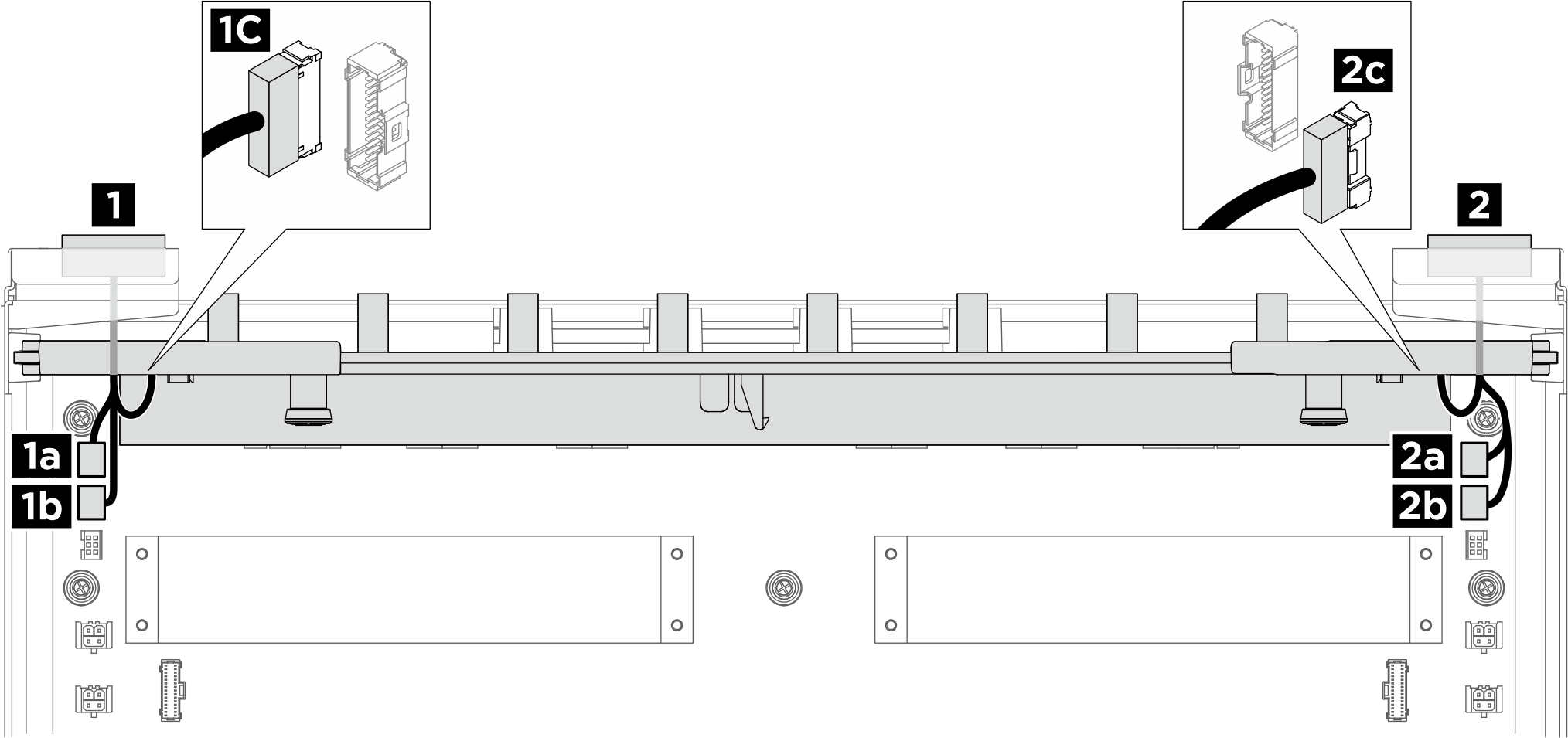

Figura 1. Roteamento de cabos do ventilador auxiliar traseiro

No	Para
1 Cabo dos ventiladores 18 e 19	1a Placa de distribuição de energia: Conector de energia e de sinal do ventilador 19 (PUMP1) (cabo preto)
	1b Placa de distribuição de energia: Conector de energia do ventilador 19 (PUMP2) (cabo verde)
	1c Placa de interposição de PSU: Conector de energia e de sinal do ventilador 18 (FAN2 LEAK2)
2 Cabo dos ventiladores 16 e 17	2a Placa de distribuição de energia: Conector de energia e de sinal do ventilador 17 (PUMP4) (cabo preto)
	2b Placa de distribuição de energia: Conector de energia do ventilador 17 (PUMP5) (cabo verde)
	2c Placa de interposição de PSU: Conector de energia e de sinal do ventilador 16 (FAN1 LEAK1)
