Kabelführung für hinteren Zusatzlüfter

Verwenden Sie diesen Abschnitt, um sich über die Kabelführung für die hinteren Zusatzlüfter zu informieren.

Anmerkung
Schließen Sie die grünen Kabel an die folgenden zwei Anschlüsse an der Stromversorgungsplatine an.
  • Netzteilanschluss für Lüfter 19 (PUMP2)
  • Netzteilanschluss für Lüfter 17 (PUMP5)

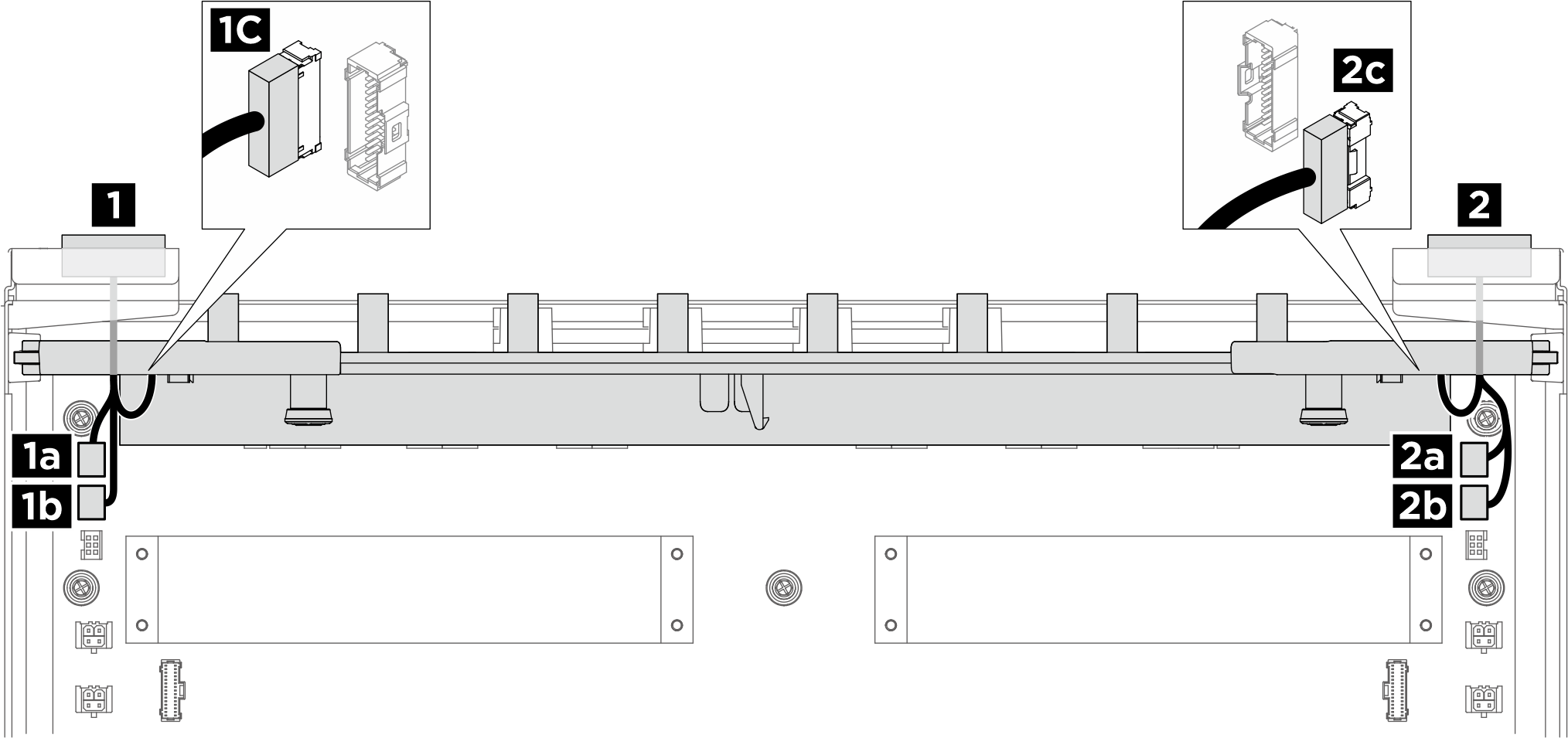

Abbildung 1. Kabelführung für hinteren Zusatzlüfter
Rear auxiliary fan cable routing
VomZu
1 Kabel für die Lüfter 18 und 191a Stromversorgungsplatine: Netzteil- und Signalanschluss für Lüfter 19 (PUMP1) (schwarzes Kabel)
1b Stromversorgungsplatine: Netzteilanschluss für Lüfter 19 (PUMP2) (grünes Kabel)
1c PSU-Interposer: Netzteil- und Signalanschluss für Lüfter 18 (FAN2 LEAK2)
2 Kabel für die Lüfter 16 und 172a Stromversorgungsplatine: Strom- und Signalanschluss für Lüfter 17 (PUMP4) (schwarzes Kabel)
2b Stromversorgungsplatine: Netzteilanschluss für Lüfter 17 (PUMP5) (grünes Kabel)
2c PSU-Interposer: Netzteil- und Signalanschluss für Lüfter 16 (FAN1 LEAK1)
