การเดินสายพัดลมเสริมด้านหลัง

ใช้ส่วนนี้เพื่อทำความเข้าใจกับวิธีเดินสายสำหรับพัดลมเสริมด้านหลัง

หมายเหตุ
เชื่อมต่อสายสีเขียวเข้ากับขั้วต่อสองตัวต่อไปนี้บนแผงจ่ายไฟ
  • ขั้วต่อไฟฟ้าของพัดลม 19 (PUMP2)
  • ขั้วต่อไฟฟ้าของพัดลม 17 (PUMP5)

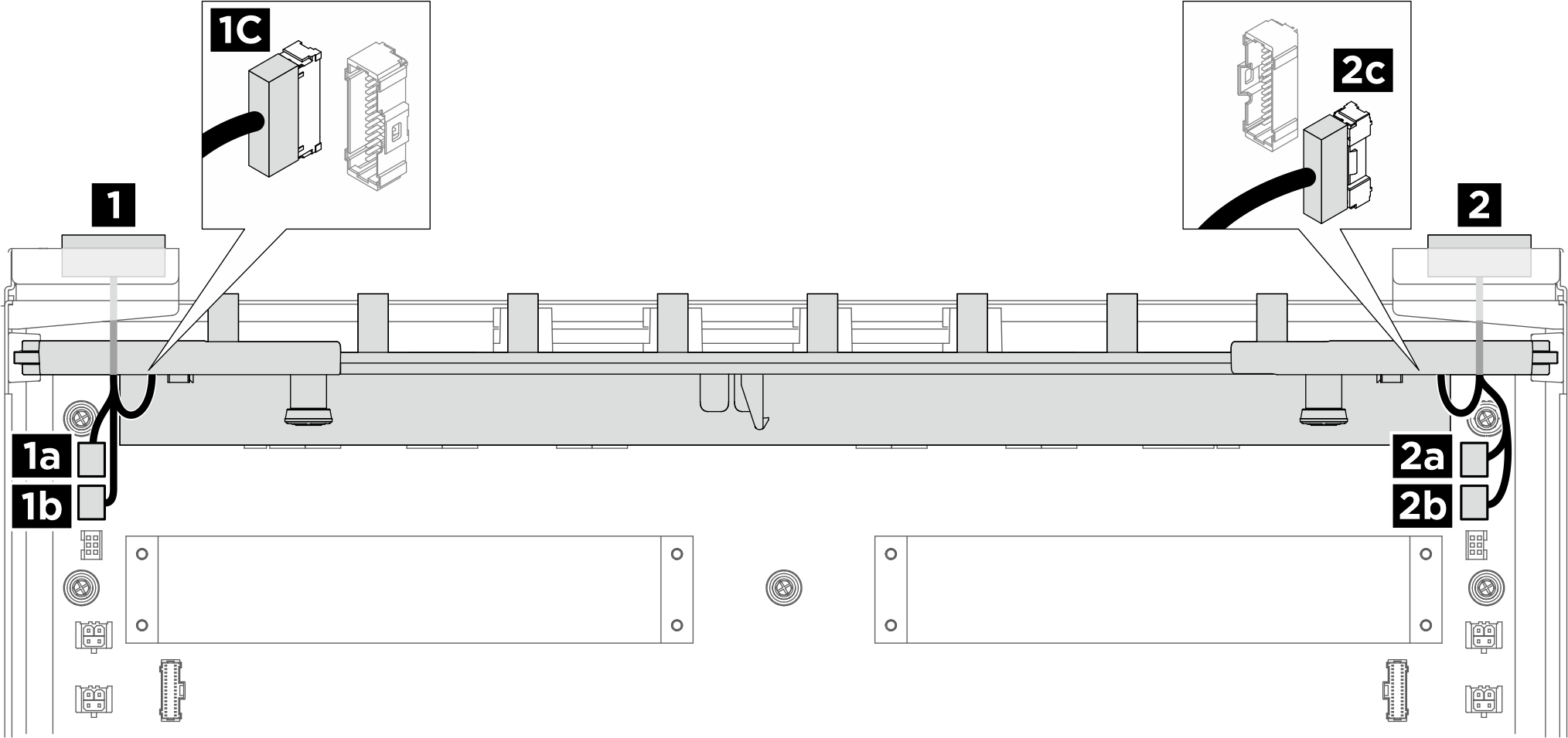

รูปที่ 1. การเดินสายพัดลมเสริมด้านหลัง
Rear auxiliary fan cable routing
จากไปยัง
1 สายพัดลม 18 และ 191a แผงจ่ายไฟ: ขั้วต่อไฟฟ้าและสัญญาณของพัดลม 19 (PUMP1) (สายสีดำ)
1b แผงจ่ายไฟ: ขั้วต่อไฟฟ้าของพัดลม 19 (PUMP2) (สายสีเขียว)
1c อินเทอร์โพเซอร์ PSU: ขั้วต่อไฟฟ้าและสัญญาณของพัดลม 18 (FAN2 LEAK2)
2 สายพัดลม 16 และ 172a แผงจ่ายไฟ: ขั้วต่อไฟฟ้าและสัญญาณของพัดลม 17 (PUMP4) (สายสีดำ)
2b แผงจ่ายไฟ: ขั้วต่อไฟฟ้าของพัดลม 17 (PUMP5) (สายสีเขียว)
2c อินเทอร์โพเซอร์ PSU: ขั้วต่อไฟฟ้าและสัญญาณของพัดลม 16 (FAN1 LEAK1)
