การเดินสายแผง I/O ระบบ

ใช้ส่วนนี้เพื่อทำความเข้าใจกับวิธีเดินสายแผง I/O ระบบ

หมายเหตุ

สอดสายผ่านตัวยึดสายและส่วนประกอบแผ่นกั้น จากนั้นเดินสายข้ามผ่านแผงระบบตามภาพด้านล่าง

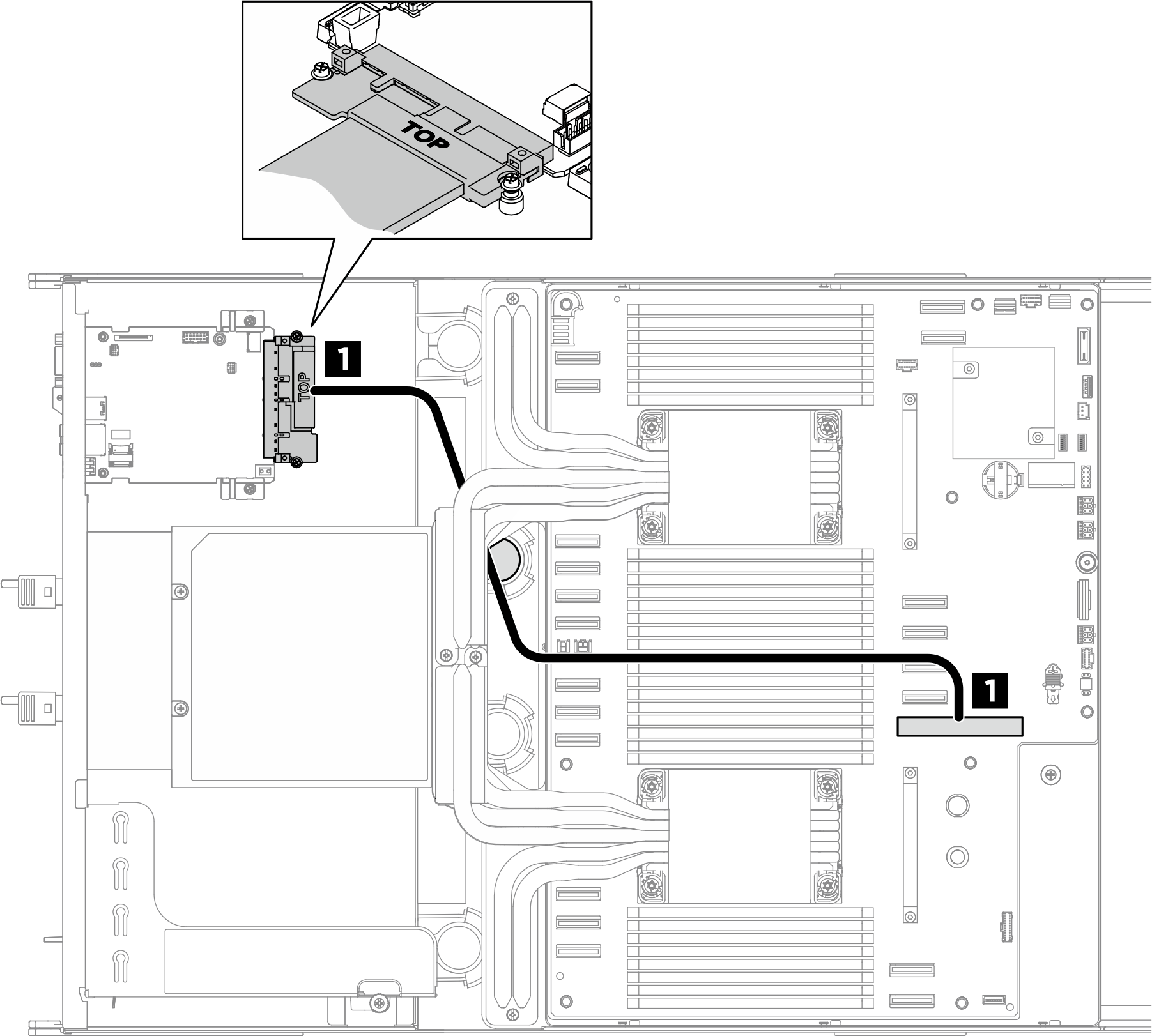

รูปที่ 1. การเดินสายแผง I/O ระบบ

จาก	ไปยัง
1 แผง I/O ระบบ: ขั้วต่อแผงระบบ	1 แผงระบบ: ขั้วต่อแผง I/O ระบบ (DC-SCM)
