Cheminement des câbles de la carte d’E-S système

Cette section décrit le cheminement des câbles pour la carte d’E-S système.

Remarque

Faites passer le câble à travers le support de câble et l’assemblage de la grille, puis acheminez-le par-dessus la carte mère, comme illustré ci-dessous.

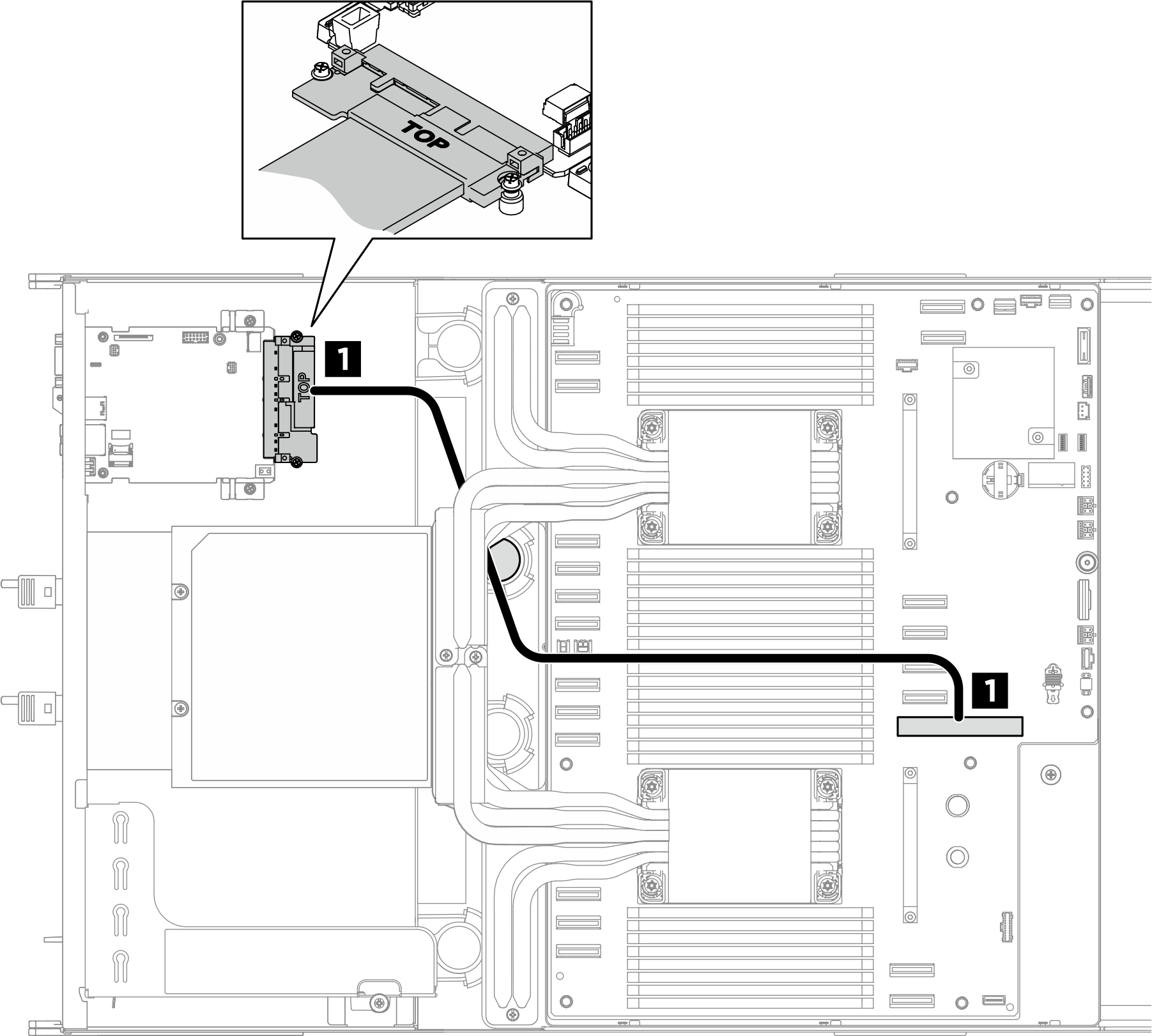

Figure 1. Cheminement des câbles de la carte d’E-S système

À partir de	Vers
1 Carte d’E-S système : Connecteur de la carte mère	1 Carte mère : Connecteur de la carte d’E-S système (DC-SCM)
